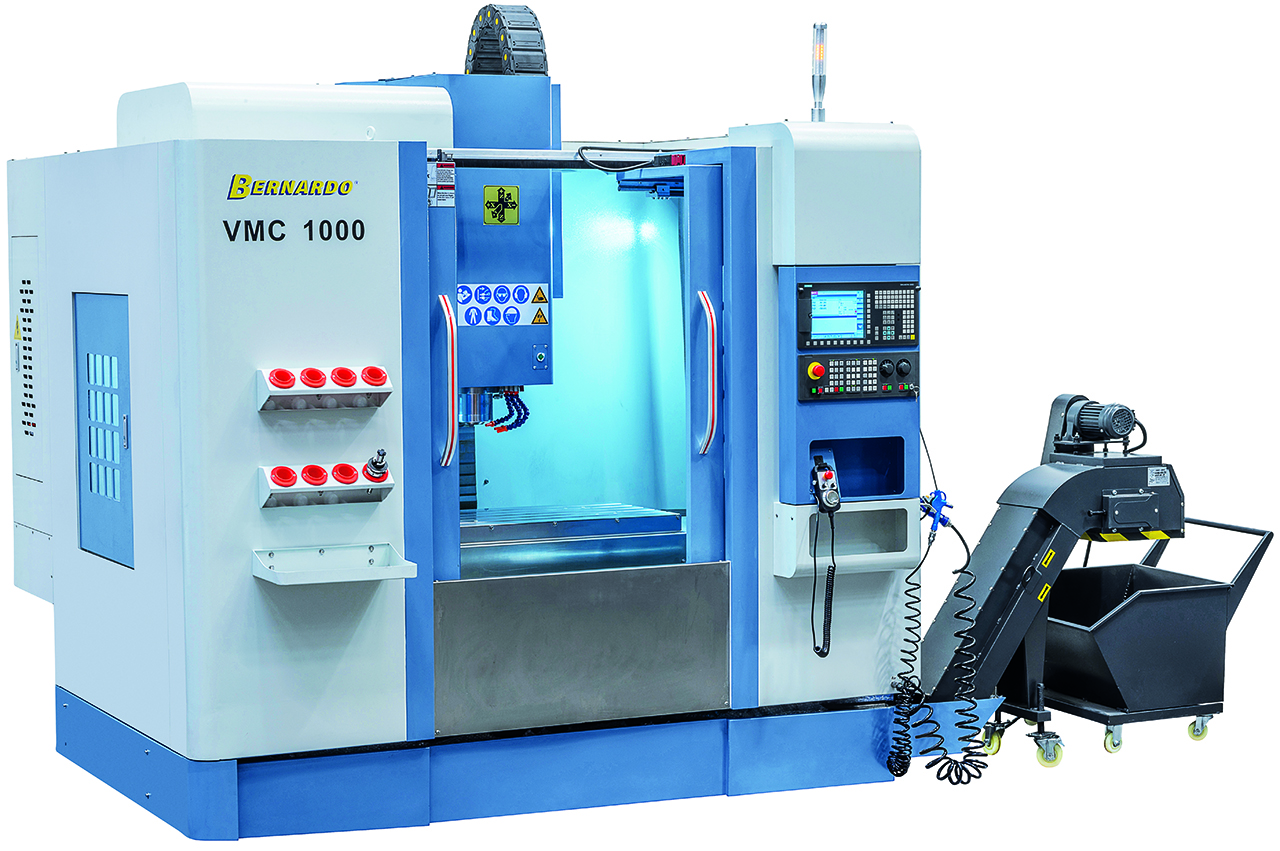

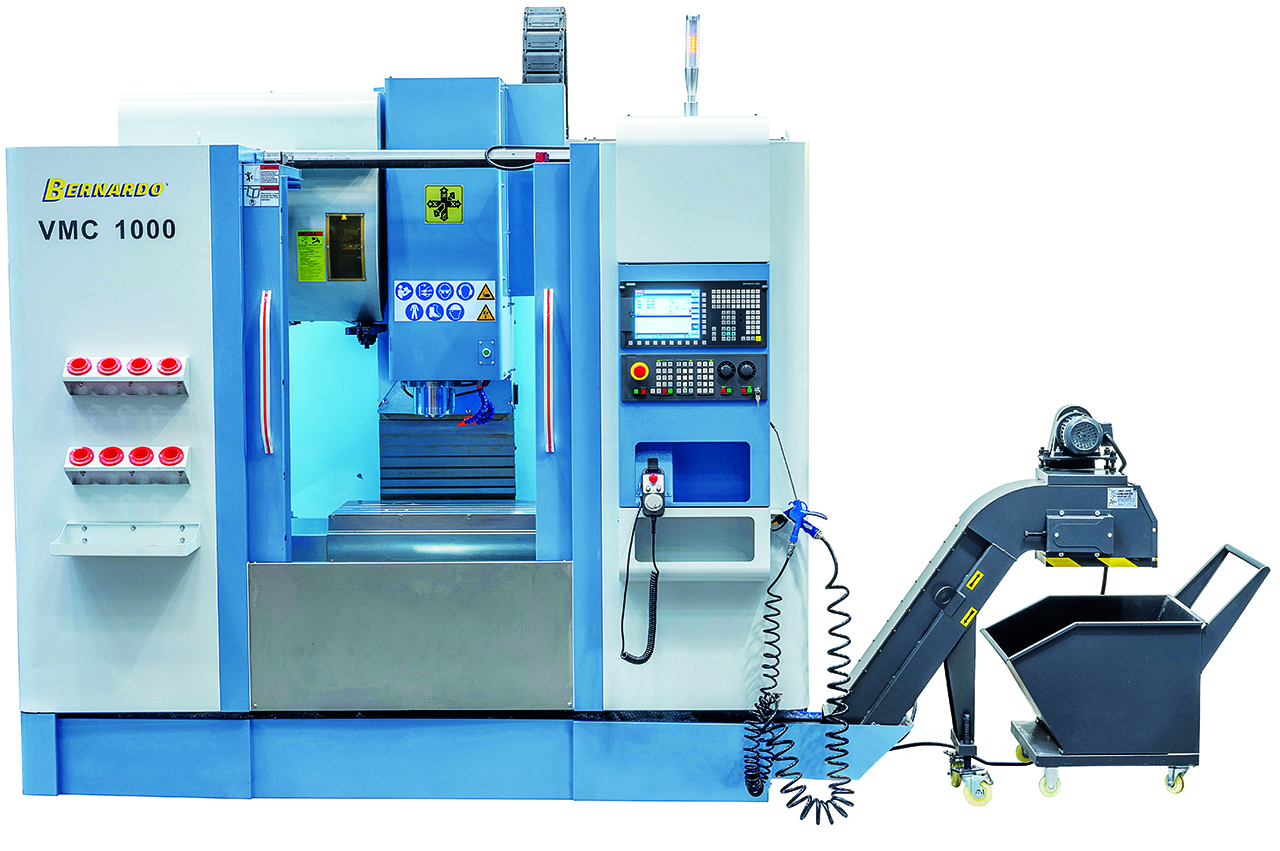

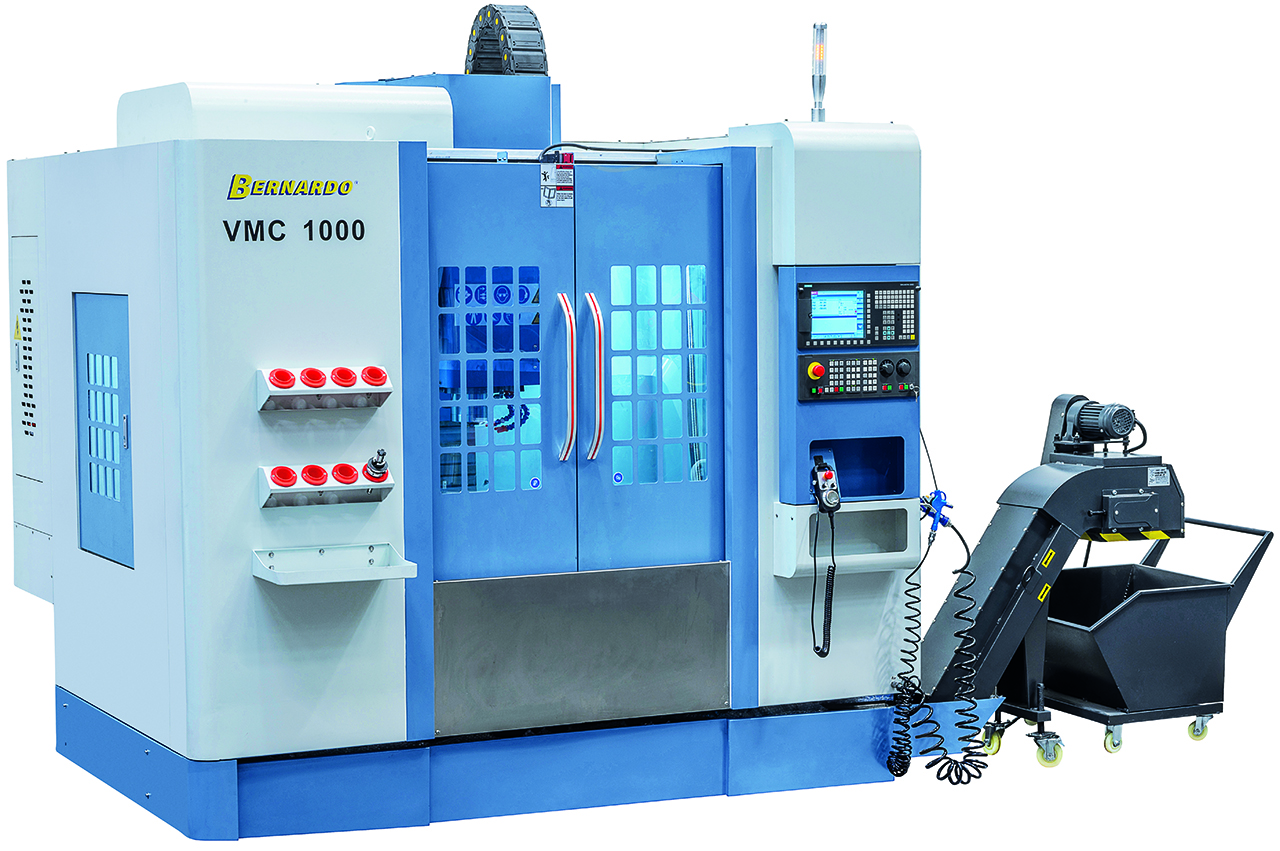

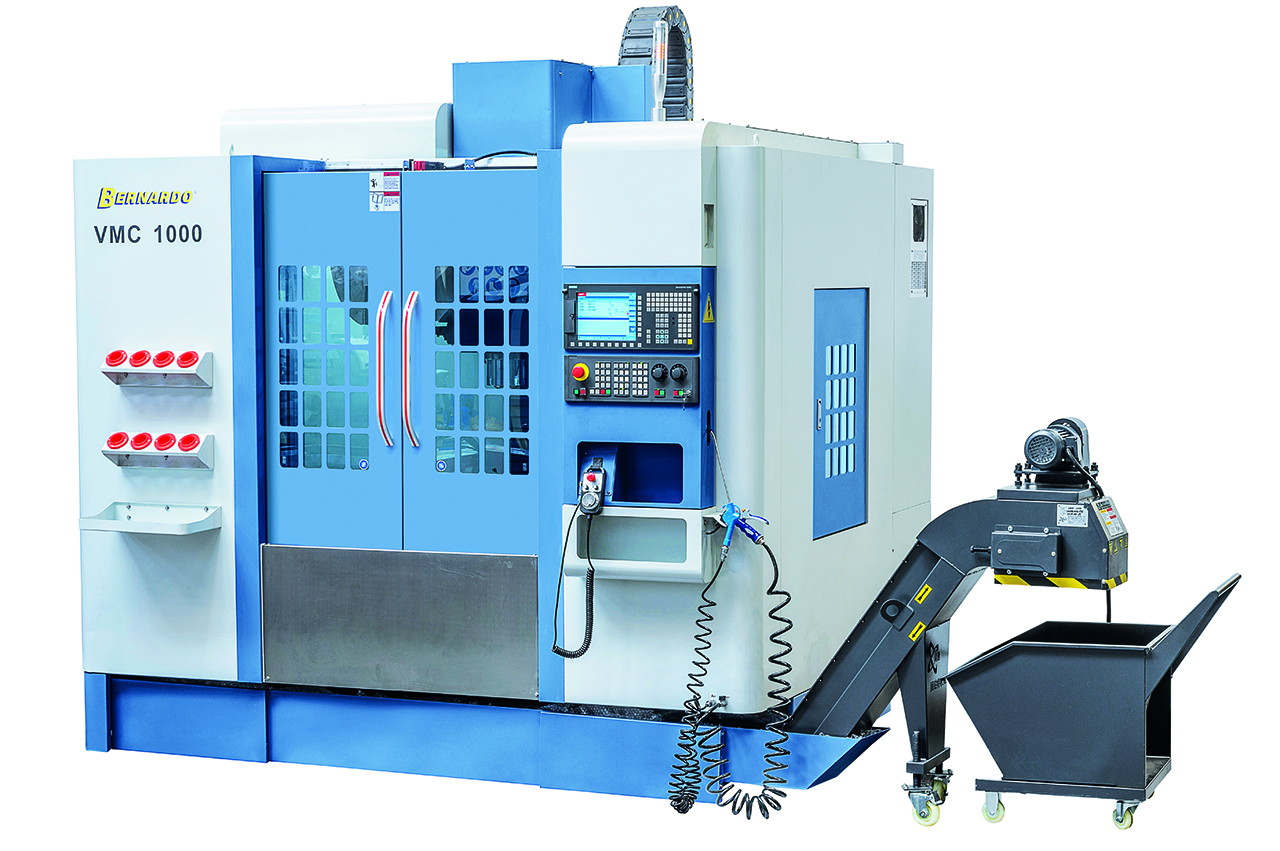

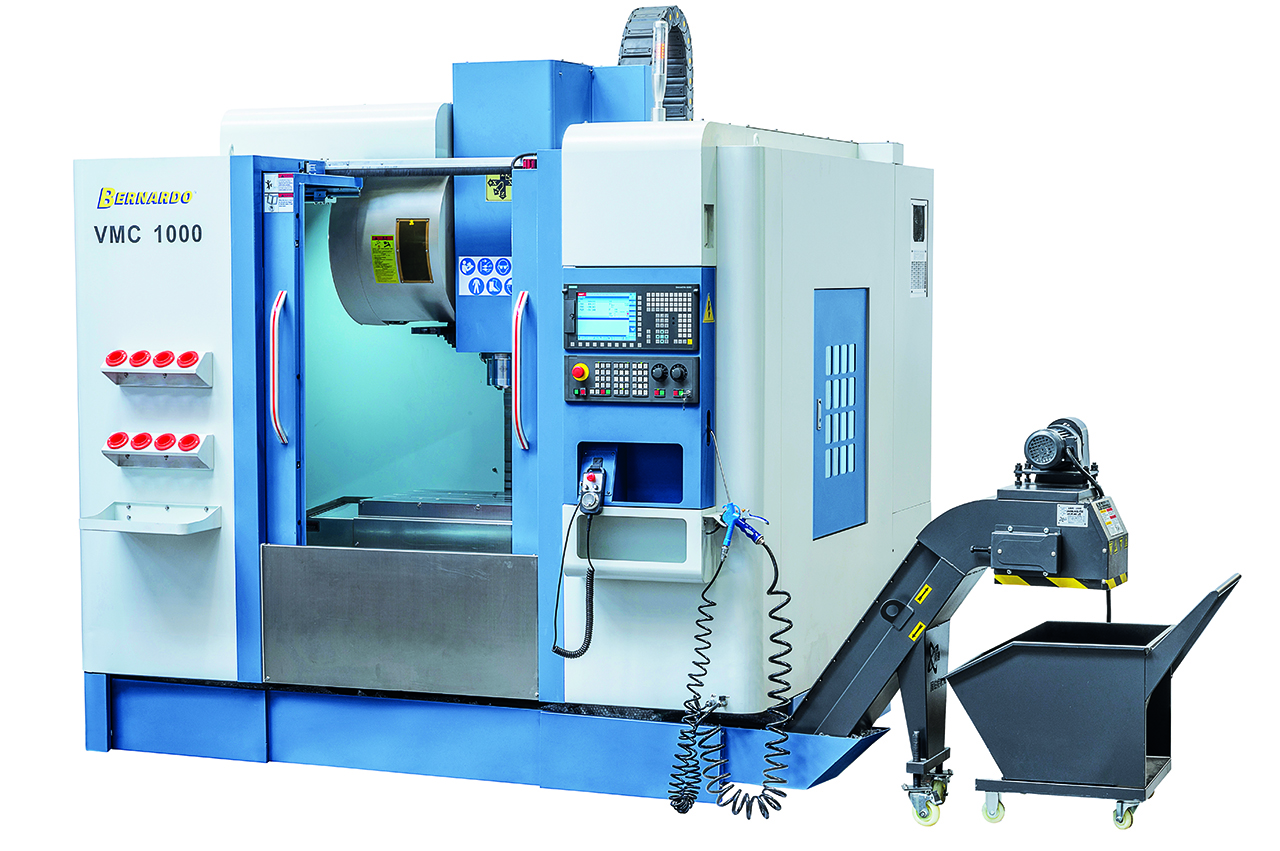

CNC vertikální obráběcí centrum VMC 1000 cu Siemens 828D
Art. No.: 02-1352XLCNC vertikální obráběcí centrum VMC 1000 je vybaveno řízením Siemens Sinumerik 828D a 24-dílným výměníkem nástrojů. Díky kompaktní konstrukci, velikosti stolu 1000 x 500 mm a velkým drahám pojezdu je tento model ideální pro obrábění malých a středně velkých sérií ve výrobě, ale používá se také úspěšně k výrobě jednotlivých dílů v konstrukci forem, popř. strojů a v oblasti vzdělávání.
44 800,00 €
Availability
Product Properties
- Přesná lineární vedení a výkonné servopohony pro vysoké rychlosti rychloposuvu ve všech osách a s vysokým zatížením obrobkem
- Úplný ochranný kryt stroje s dva posuvnými dveřmi a 2 bočními dveřmi pro snadný přístup
- Vysoká hospodárnost díky rozsáhlé sériové výbavě a velký počet volitelného příslušenství
- Stabilní litinový stojan v pevné konstrukci lože pro vysoce klidný chod a nejlepší výkony frézování

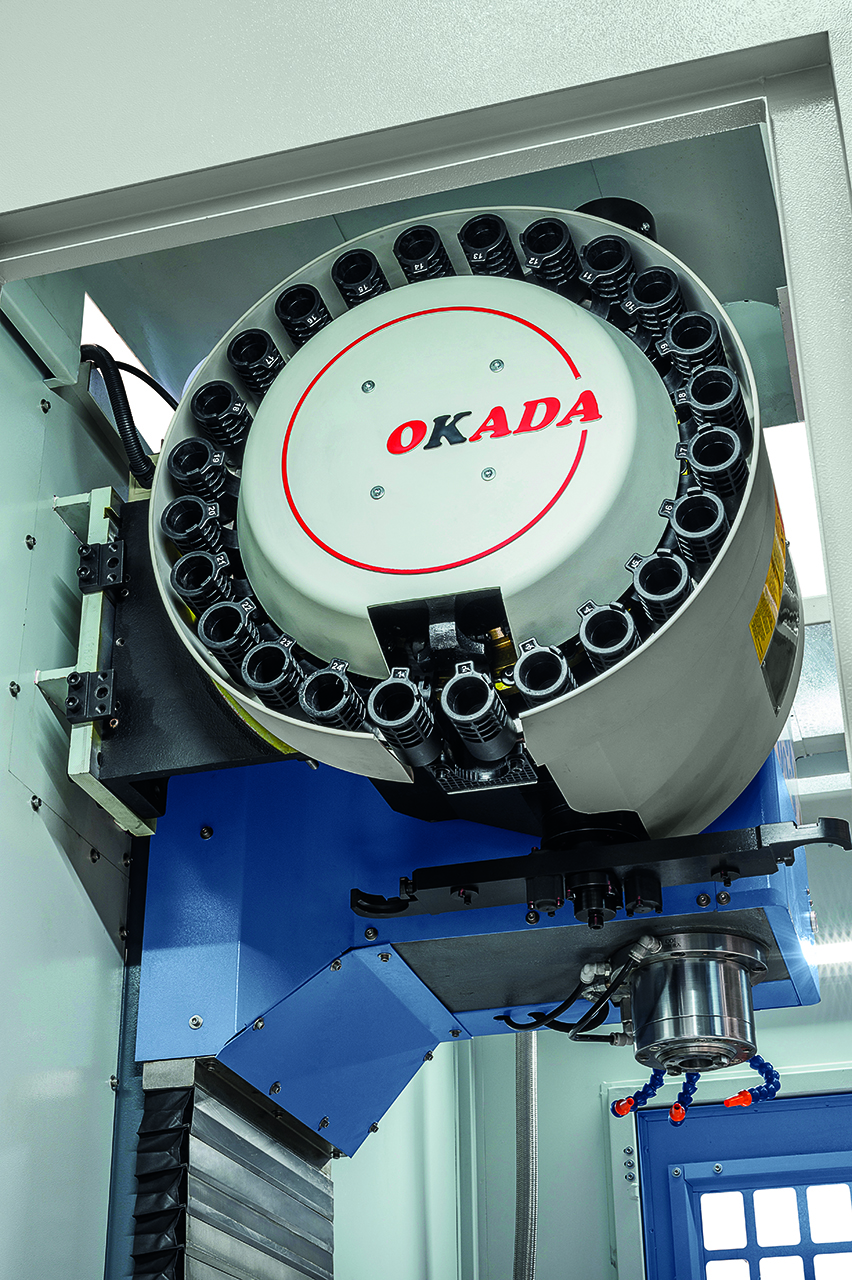

- Automatický měnič nástrojů s dvojitým ramenem s 24 nástrojovými stanicemi
- Přesné kuličkové šrouby s předepjatými maticemi ve všech 3 osách
- Centrální mazání vodicích drah a kuličkových šroubů
- Ergonomicky umístěné obslužné prvky na otočném ovládacím panelu

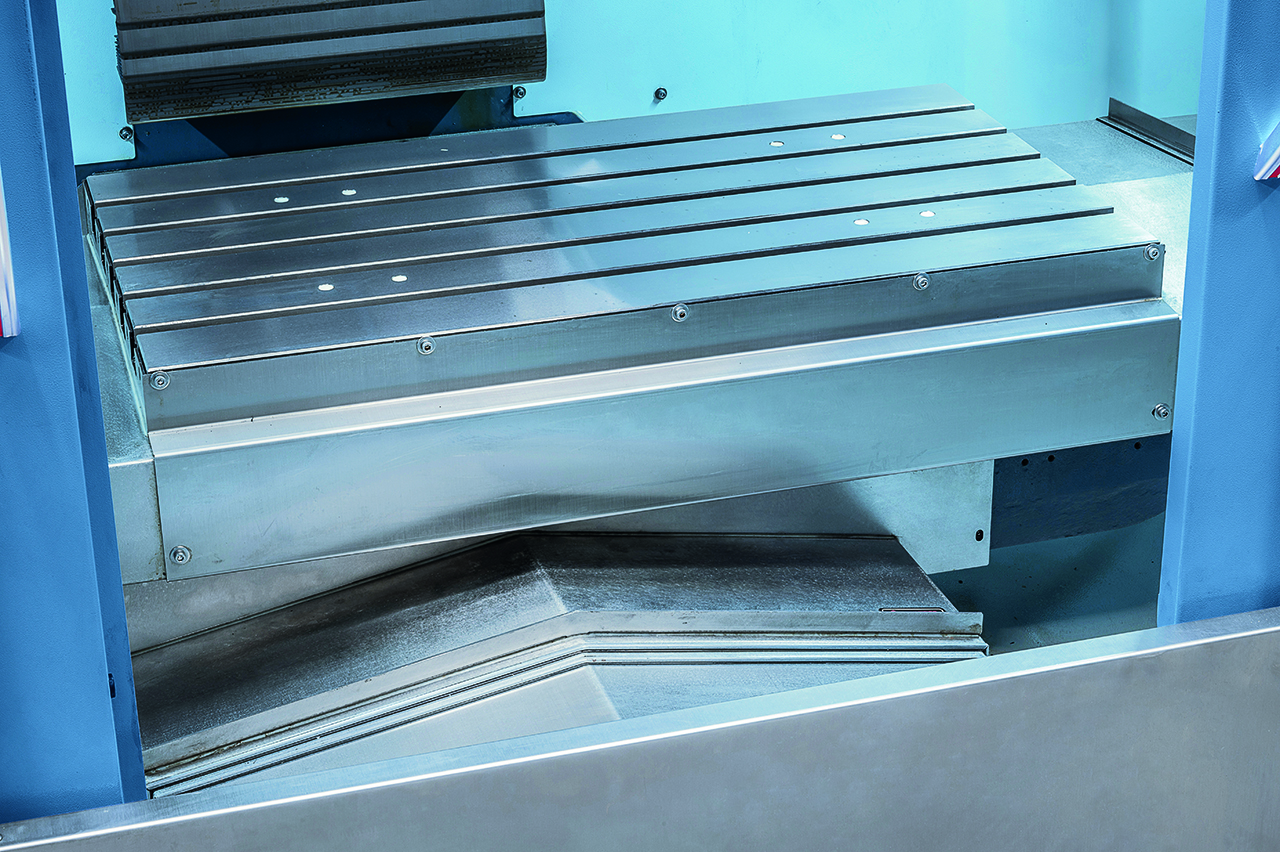

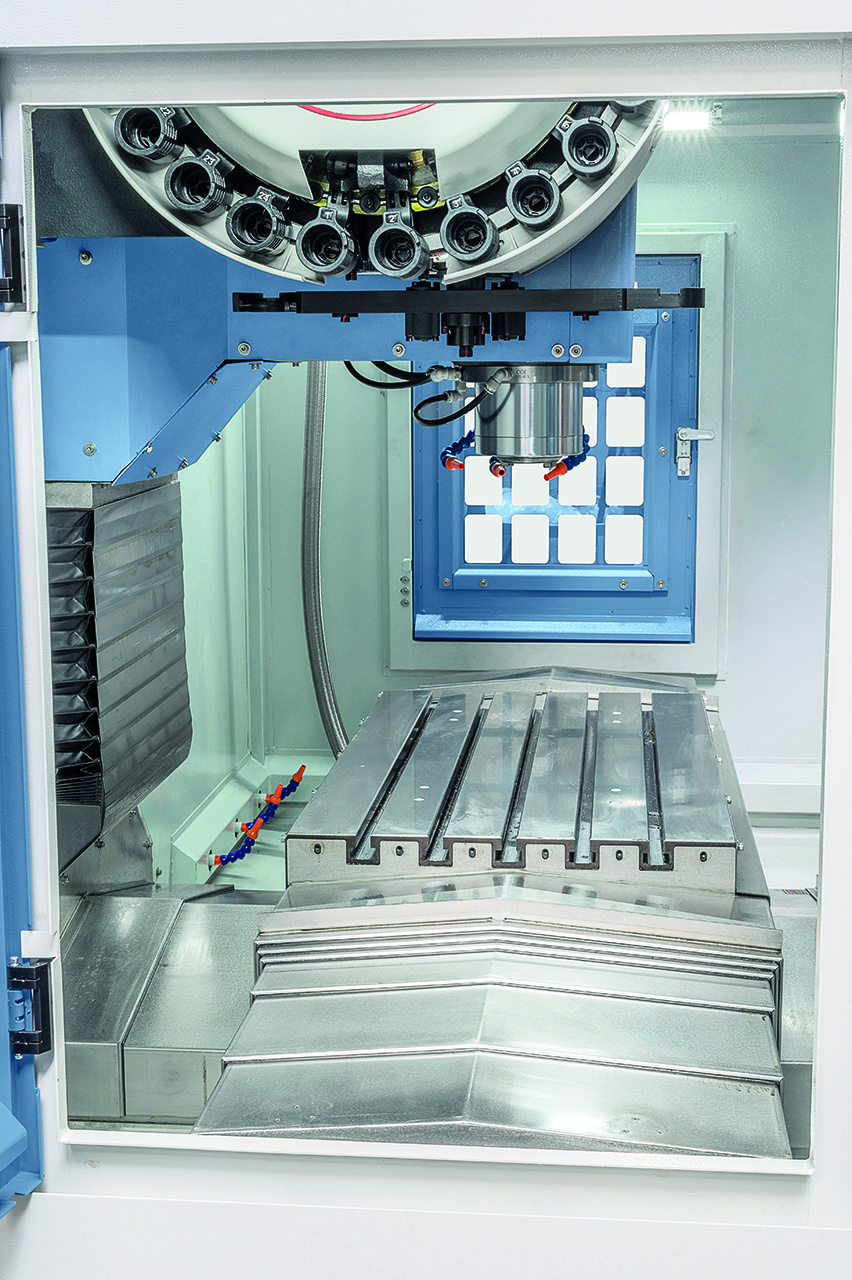

- Masivní a zvětšený křížový stůl s přesně opracovaným povrchem
Product Specifications
|
Pracovní oblast |
|
|
Rozměry stolu |
1000 x 550 mm |
|
Kužel vřetena |
BT 40 |
|
Otáčky vřetene, plynule |
10000 ot/min |
|
Dráha pojezdu osa x |
850 mm |
|
Dráha pojezdu osa y |
550 mm |
|
Dráha pojezdu osa z |
550 mm |
|
Vzdálenost hrot vřetena - povrch stolu |
120 - 670 mm |
|
Vyložení |
570 mm |
|
Nosnost stolu |
650 kg |
|
T-drážky (počet / šířka / rozteč) |
5 / 18 mm / 90 mm |
|
Posuv |
|
|
Pracovní posuv pro osu x, y a z |
1 - 10.000 mm/min |
|
Rychloposuv os x a y |
36 m/min |
|
Rychloposuv osy z |
36 m/min |
|
Přesnost |
|
|
Přesnost polohování |
± 0,005 mm |
|
Přesnost opakování |
± 0,003 mm |
|
Nosič nástroje |
|
|
Počet míst pro nástroje |
24 ks. |
|
Velikost nástroje Ø x L max. |
78 x 300 mm |
|
Hmotnost nástroje max. |
8 kg |
|
Doba výměny nástroje, nástroj / nástroj |
2,3 s |
|
|
|
|
Výkon motoru motor vřetena |
9,0 kW |
|
Rozměry stroje (Š x H x V) |
3900 x 2550 x 2930 mm |
|
Hmotnost cca |
5500 kg |
Delivery Contents

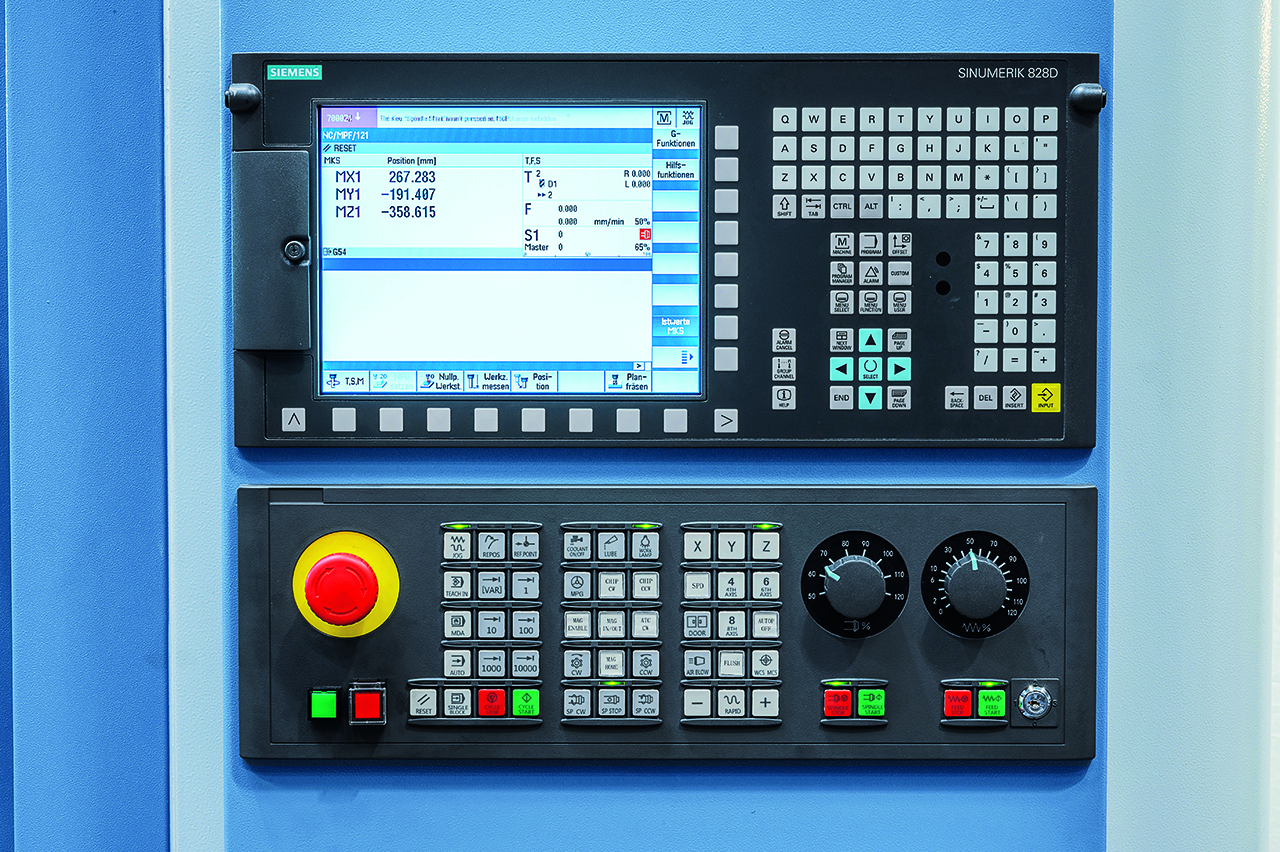

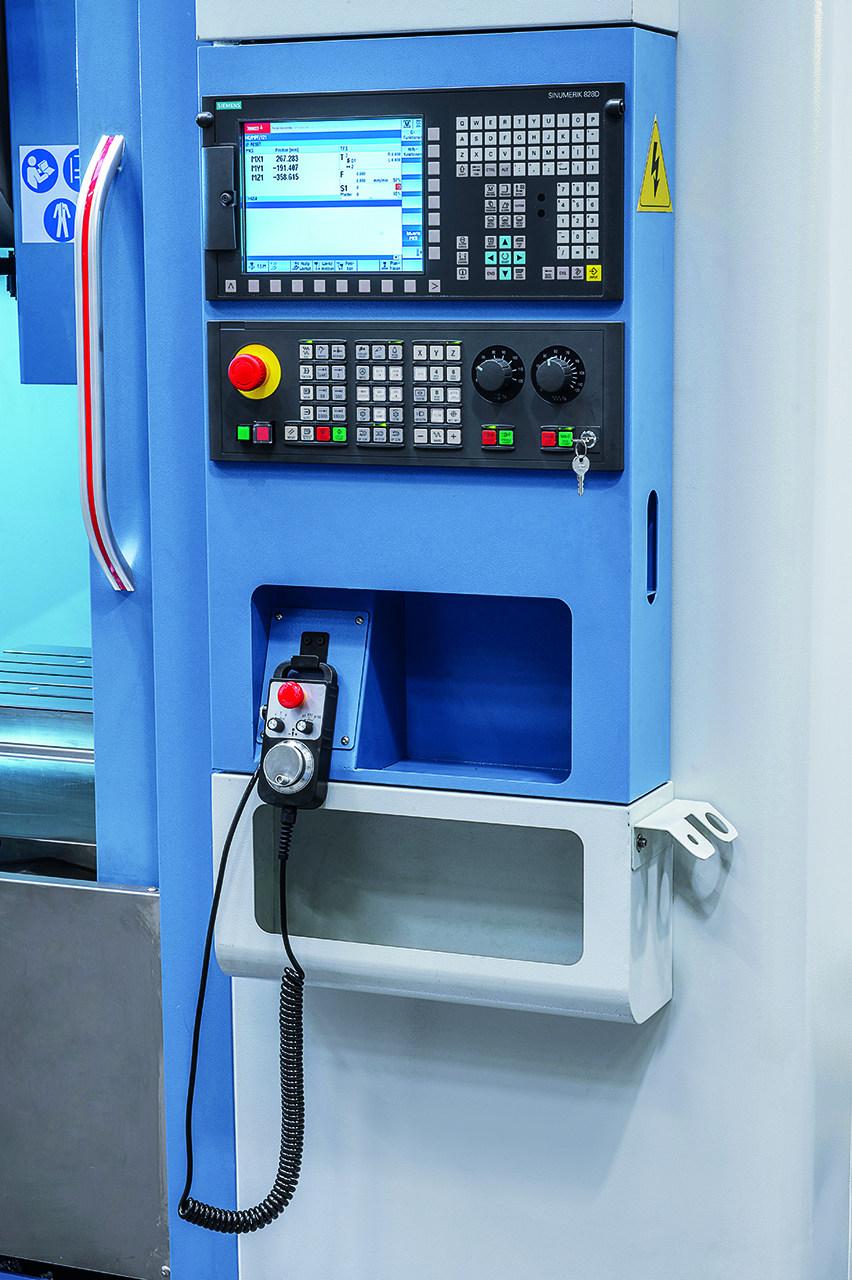

- Řídicí systém Siemens Sinumerik 828D
- Připraven k montáži 4. osy
- Elektronické ovládací kolečko s tlačítkem

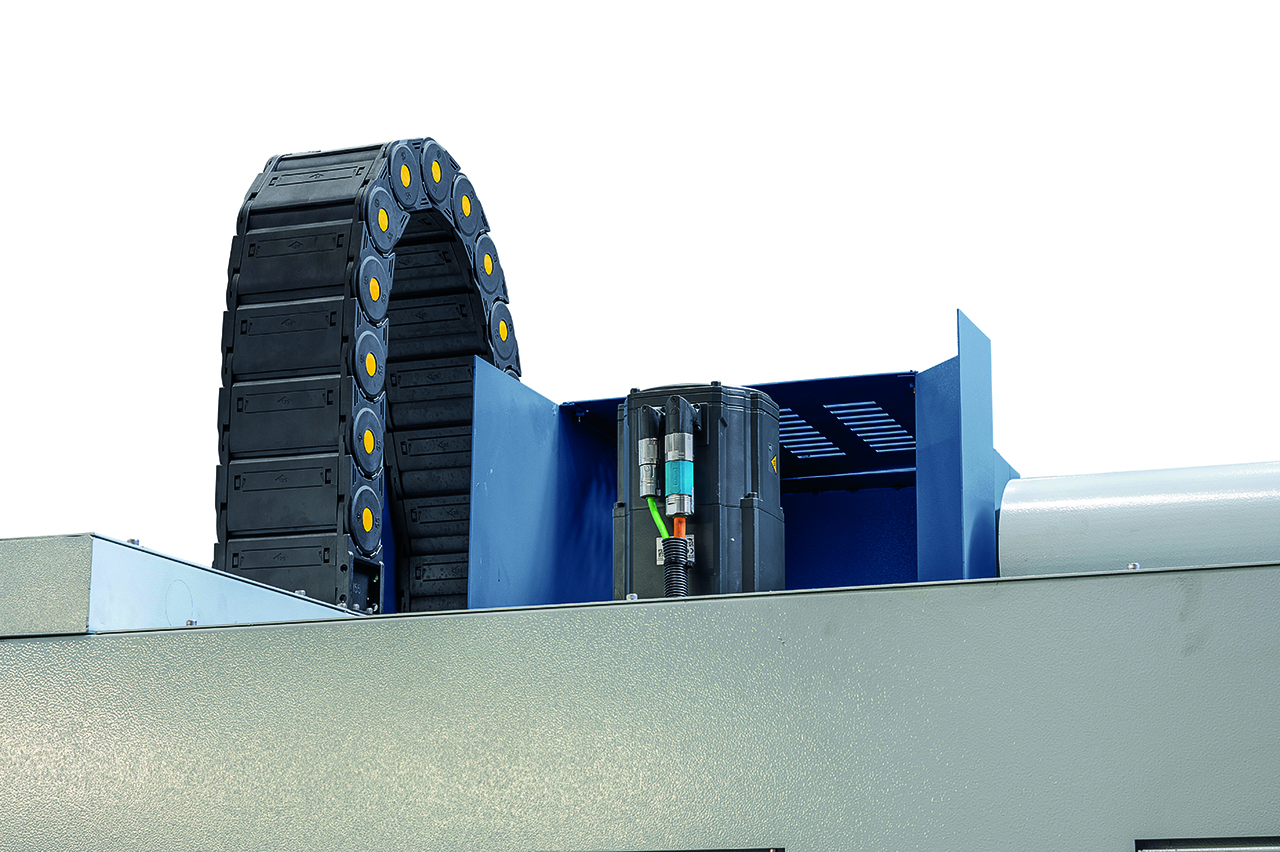

- Servopohony Siemens pro všechny 3 osy
- Automatický měnič nástrojů s dvojitým ramenem s 24 nástrojovými stanicemi

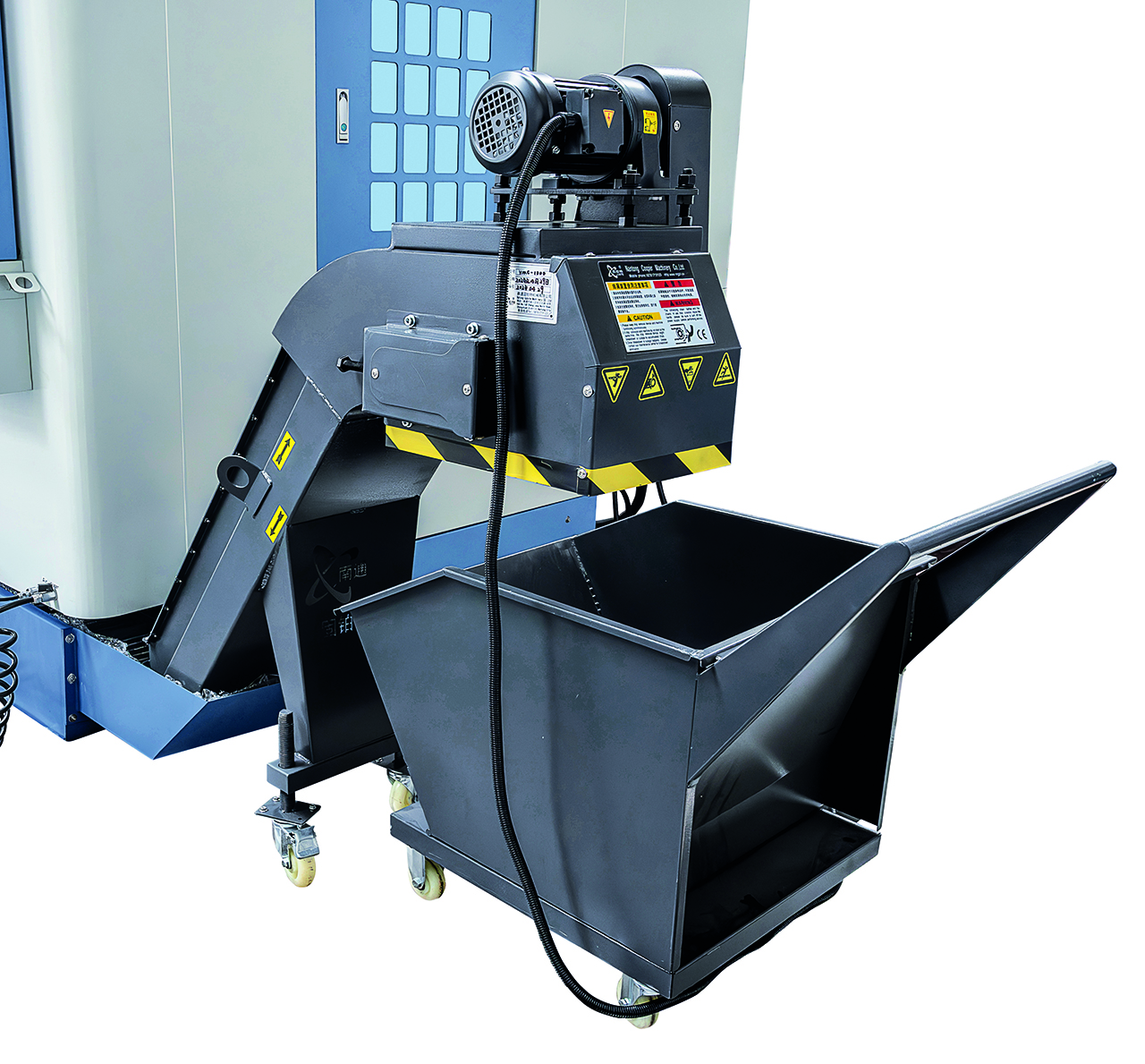

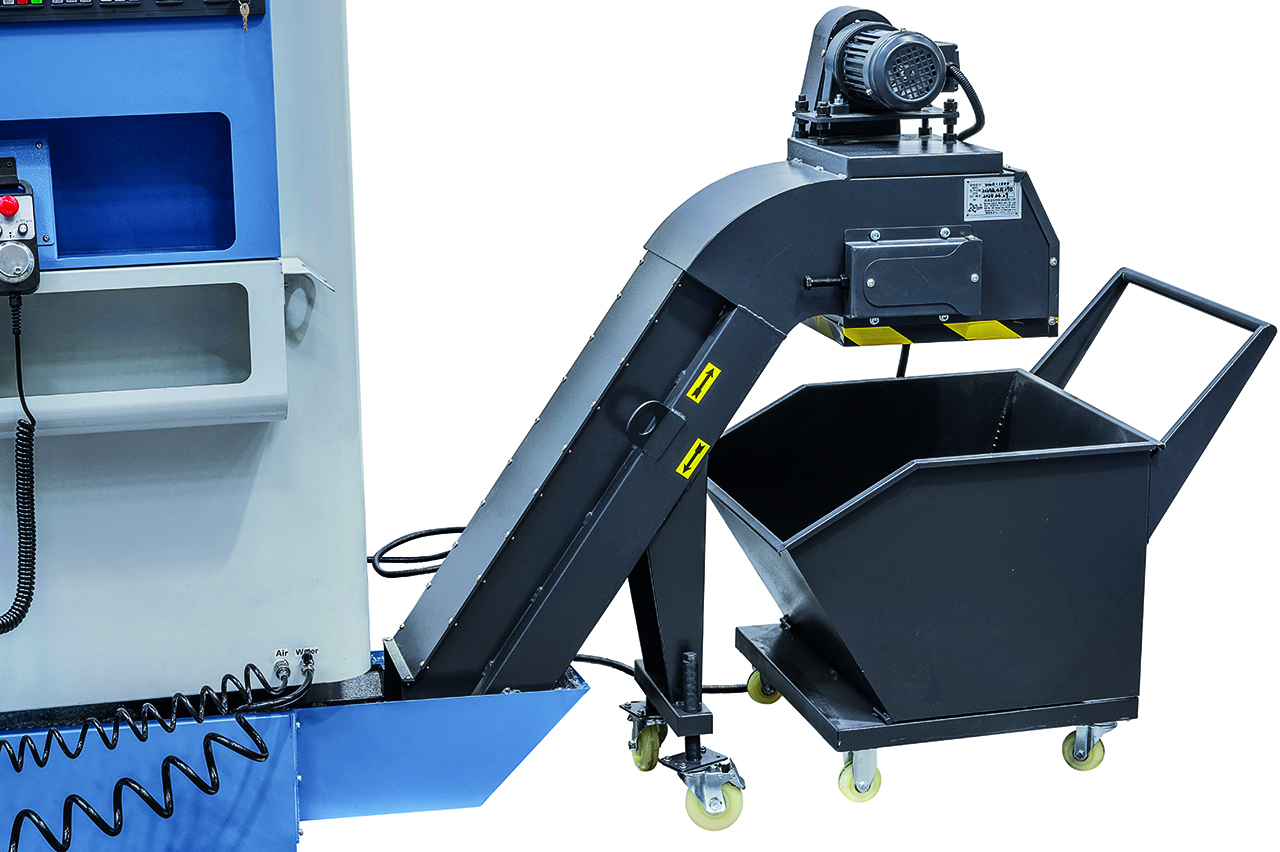

- Kettenspäneförderer mit Wagen
- Přesné ploché vedení ve všech osách

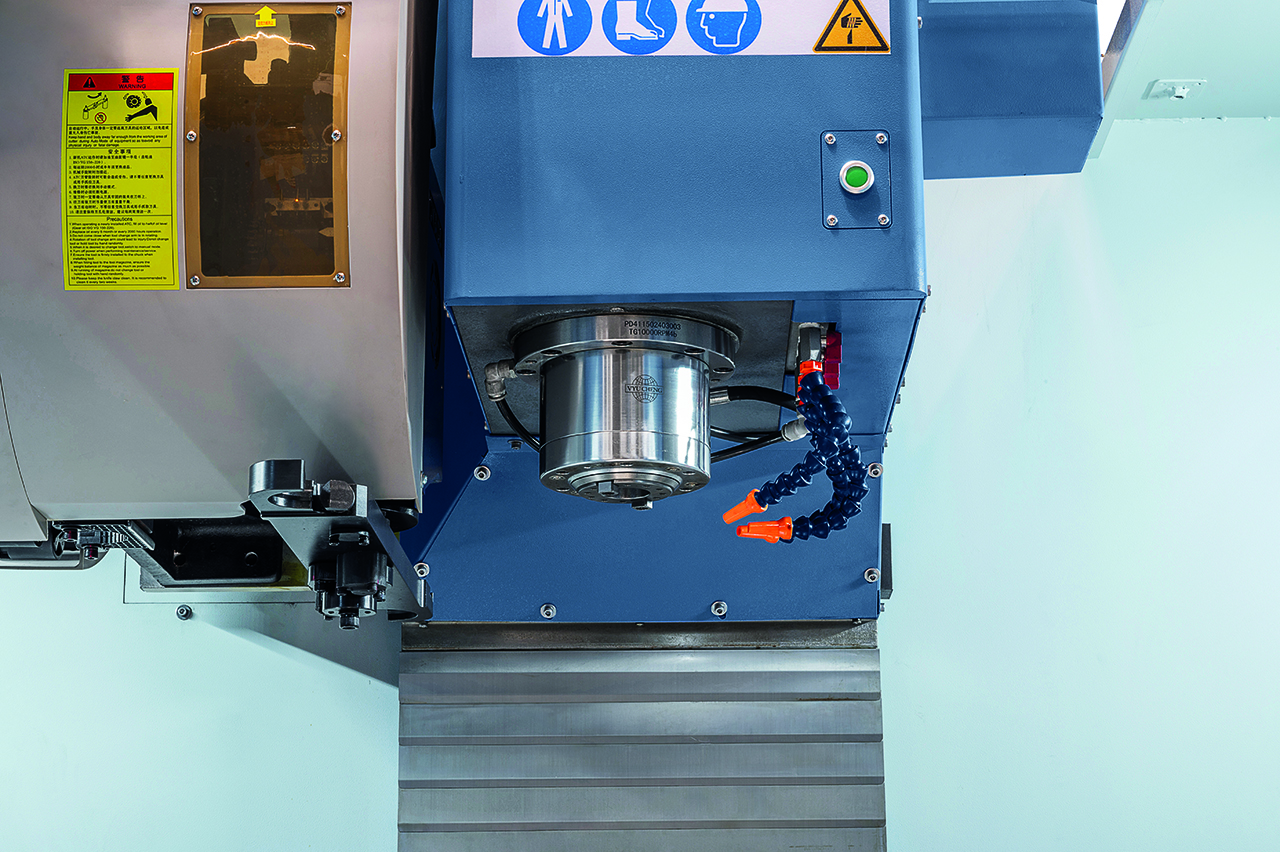

- Automatická funkce vyfukování vřeten
- Automatická orientace vřeten
- Úplný ochranný kryt stroje s 2 předními posuvnými dveřmi
- CE bezpečnostní sklo
- Bezpečnostní zajištění
- Osvětlení pracovního prostoru

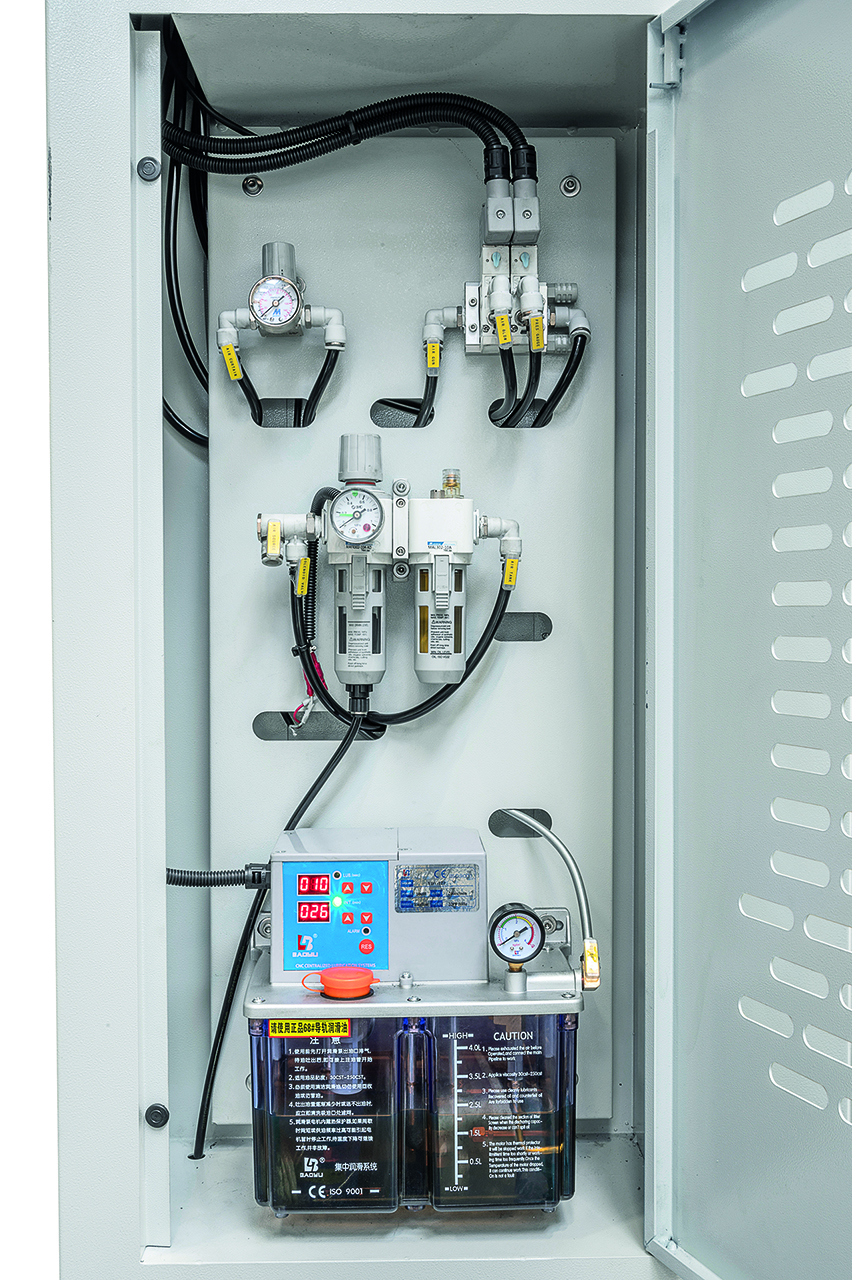

- Automatické centrální mazání
- Pneumatická ruční pistole
- Ruční stříkací pistole na chladicí kapalinu

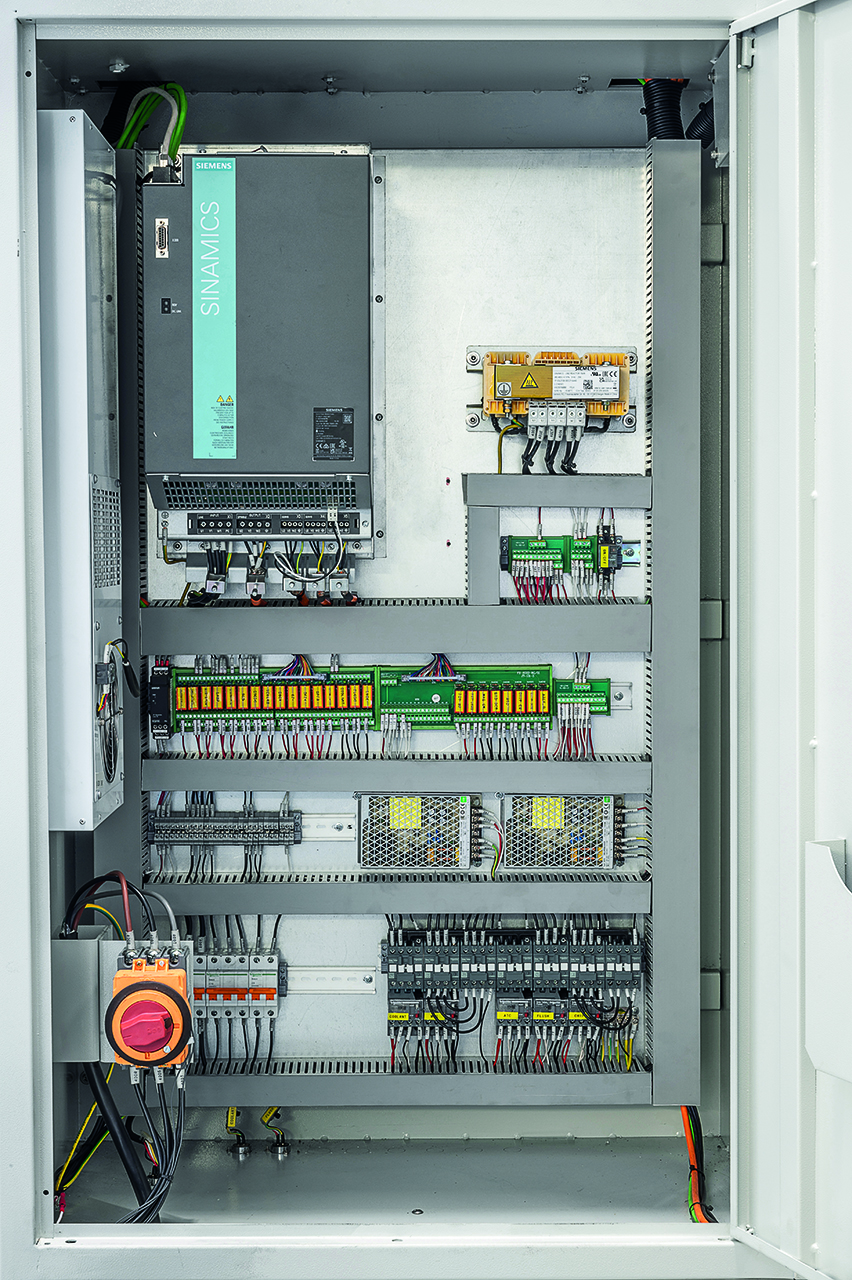

- Elektrická rozvodná skříň s klimatizací

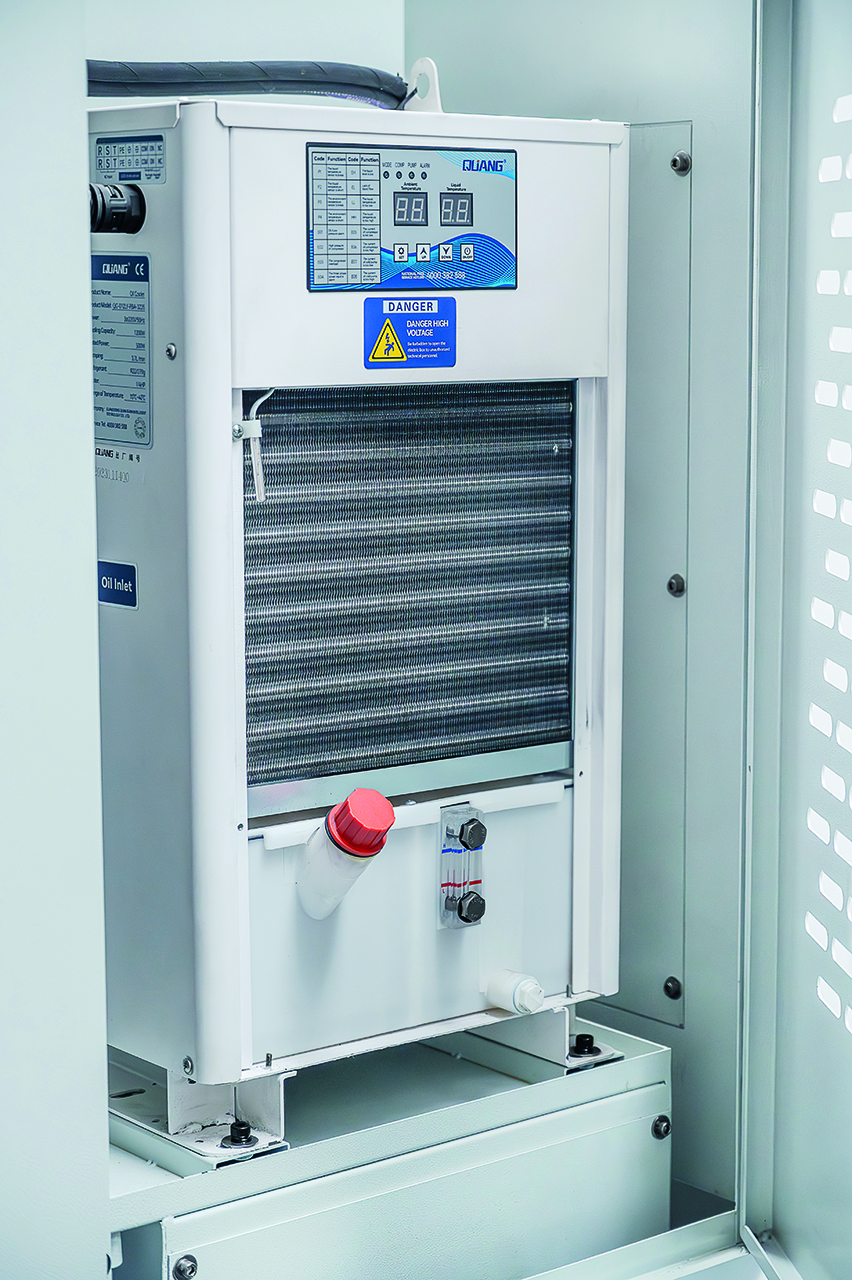

- Chlazení oleje vřetena
- Teleskopabdeckung in x- und y-Achse
- Chladicí zařízení
