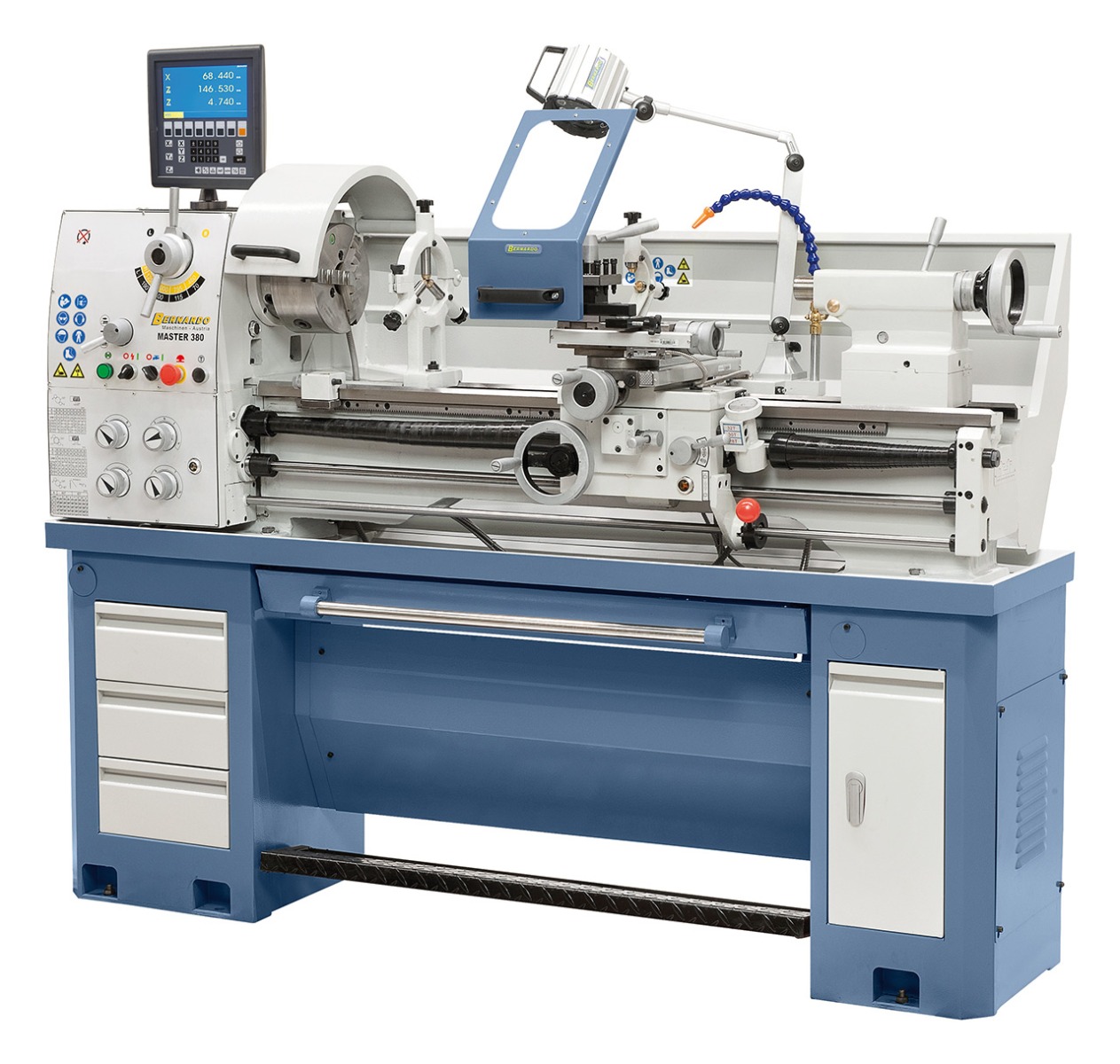

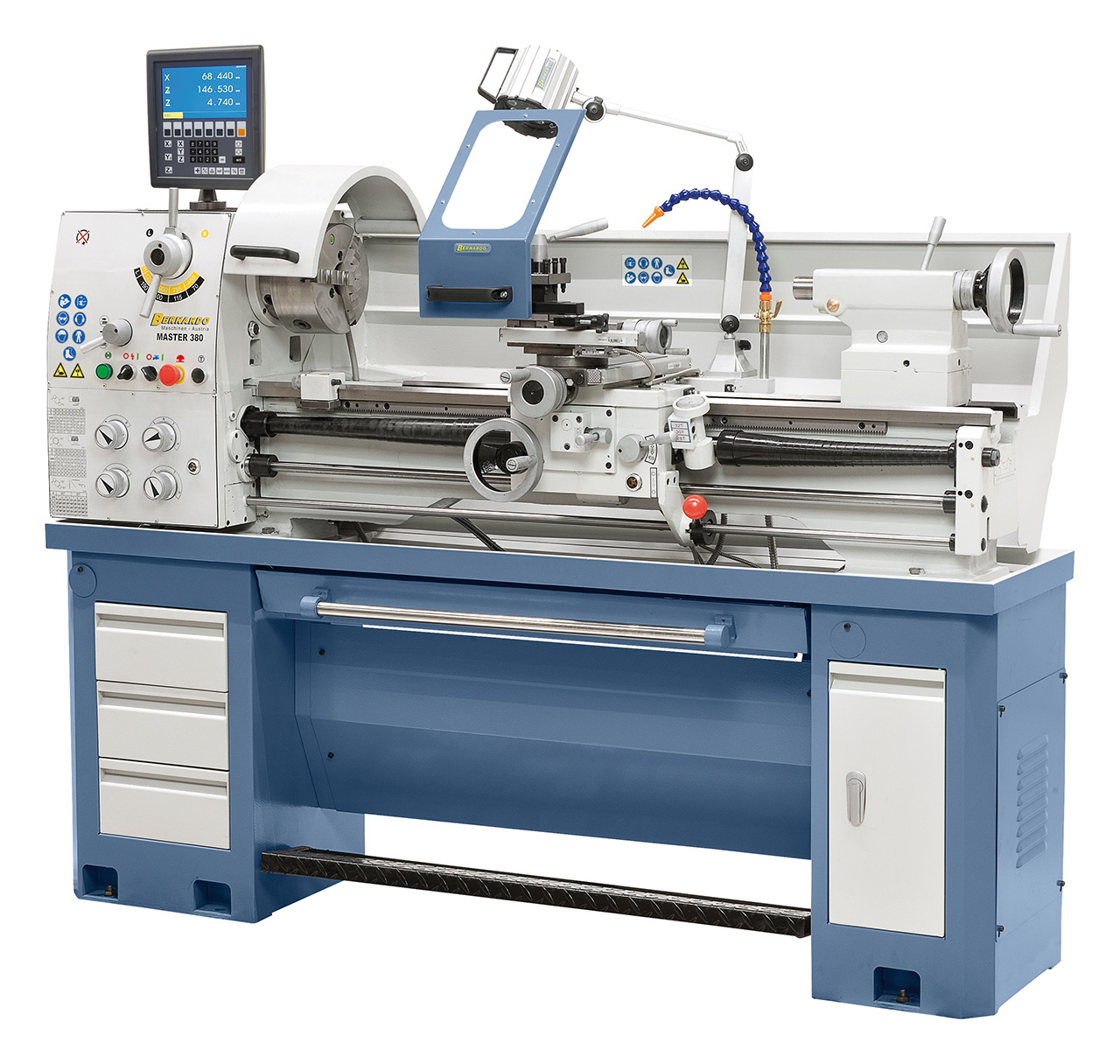

Tornio universale Master 380 Vario con display digitale a 3-assi ES-12 V
product.detail.art-no: 03-1286BXLIl tornio con mandrini guida o mandrini ad albero Master 380 convince grazie alla sua costruzione robusta e alla semplice maneggevolezza. Anche la dotazione di base comprende tutti i principali accessori (indicatore di posizione a 3 assi, lunette, luce della macchina a LED, dispositivi di sicurezza secondo la norma CE, ...), per cui questa macchina è ideale per gli istituti tecnici, le officine di riparazione e gli istituti di formazione.
8.676,00 €
incl. 20% VATAvailability
Product Properties
- Dotato di un foro del mandrino di 51 mm per la lavorazione di diametri di albero di grandi dimensioni
- Ideale per gli istituti tecnici, officine di riparazione ed istituti di formazione
- Ideale per la lavorazione di acciaio, materiali non ferrosi e plastica
- Ponte rimovibile per la lavorazione di pezzi di grande diametro
- Possibilità di installazione salvaspazio mediante la vasca di raccolta trucioli estraibile anteriormente

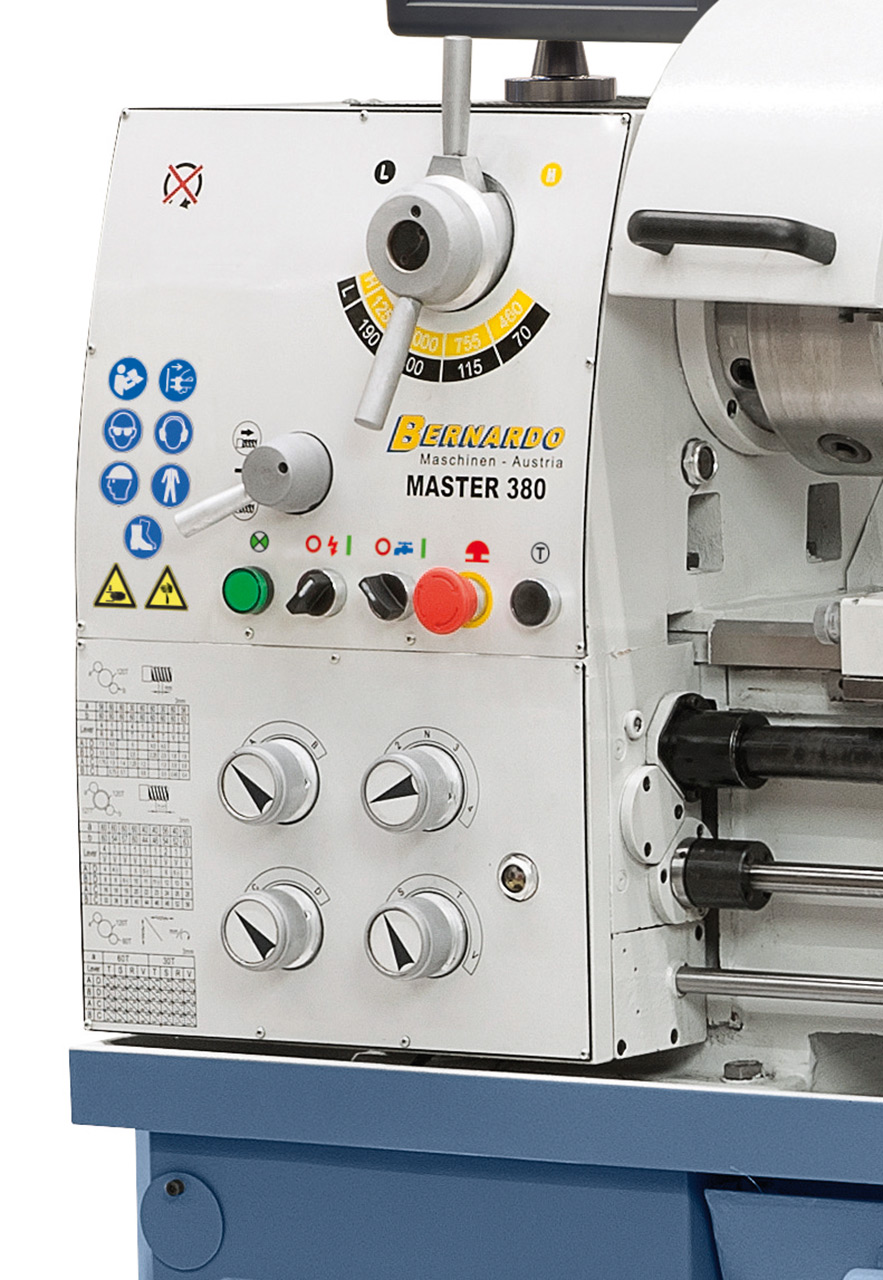

- La regolazione della velocità e dell'avanzamento è semplice nella struttura, scorrevole e attivabile in maniera precisa
- Freno a pedale elettromeccanico per una riduzione dei tempi morti
- Cuscinetto principale del mandrino moderno con cuscinetto angolare per un'esecuzione di precisione
- Base a prisma di ghisa grigia, temprato e levigato con precisione induttivamente

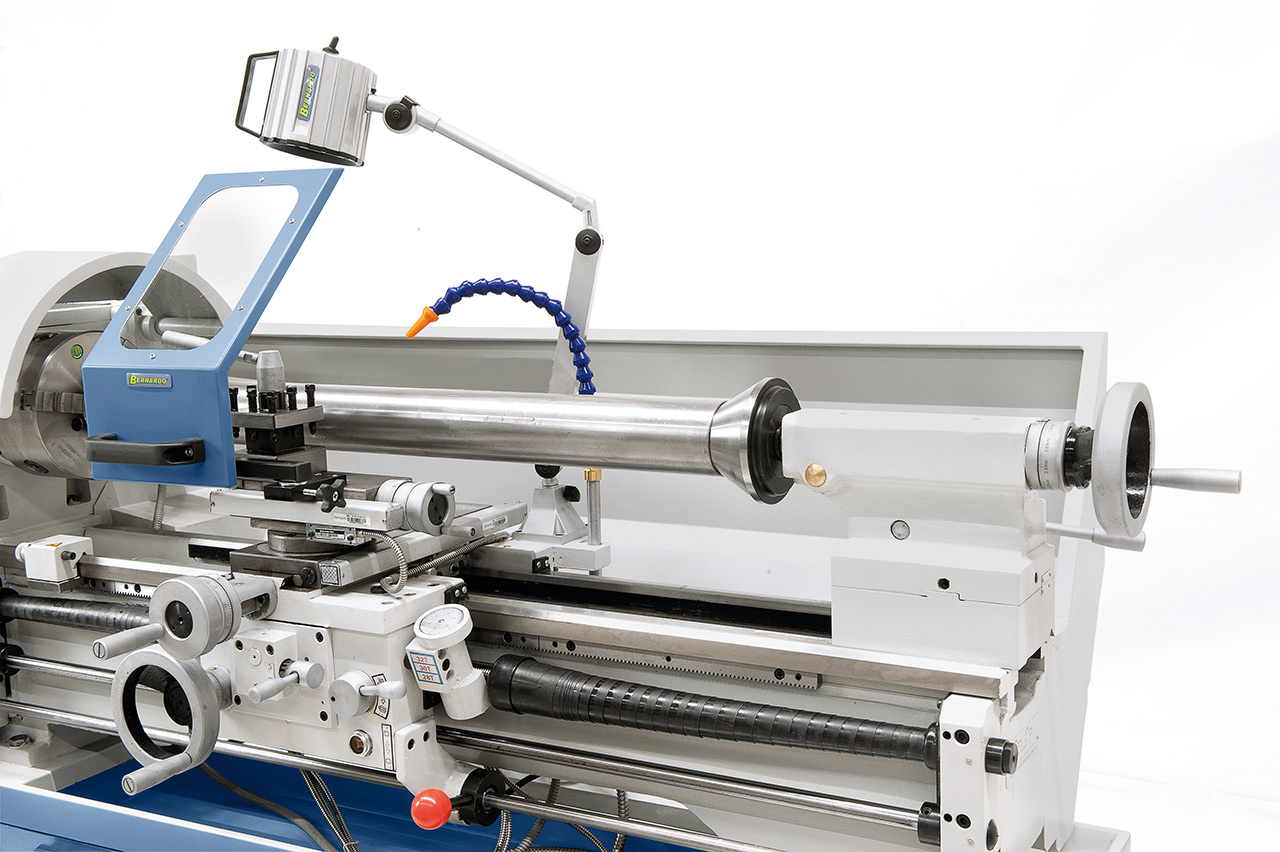

- Bloccaggio della leva per il contropunta, regolabile per la tornitura conica
- Precisione di concentricità del naso mandrino garantita (≤ 0,015 mm)
- Mandrino principale temprato e levigato, nel corso del bagno d'olio
- Contropunta, testa mandrino e tutte le guide sono regolabili successivamente
Product Specifications
|
Distanza tra le punte |
1000 mm |
|
Altezza delle punte |
190 mm |
|
Volteggio sul tavolo |
380 mm |
|
Volteggio sulla piegatura a gomito * |
490 mm |
|
Volteggio sulle slitte pianee |
220 mm |
|
Larghezza del letto |
185 mm |
|
Foro del mandrino |
51 mm |
|
Attacco mandrino |
DIN 55029, D1-5 |
|
Intervallo di velocità |
(8) 70 - 2000 giri/min |
|
Area avanzamenti longitudinali |
(32) 0,052 - 1,392 mm/giro |
|
Area avanzamenti piani |
(32) 0,014 - 0,380 mm/giro |
|
Filettature metriche |
(26) 0,4 - 7,0 mm |
|
Filettature pollici |
(34) 4 - 56 TPI |
|
Diametro mandrini |
42 mm |
|
Corsa mandrini |
120 mm |
|
Supporto mandrini |
MK 4 |
|
Potenza di ingresso del motore S1 100% |
1,5 kW (400 V) |
|
Potenza di uscita del motore S6 40% |
2,2 kW (400 V) |
|
Misure macchina (L x P x H) |
1920 x 800 x 1660 mm |
|
Peso ca. |
575 kg |
* Lunghezza del letto estraibile: 225 mm
Delivery Contents

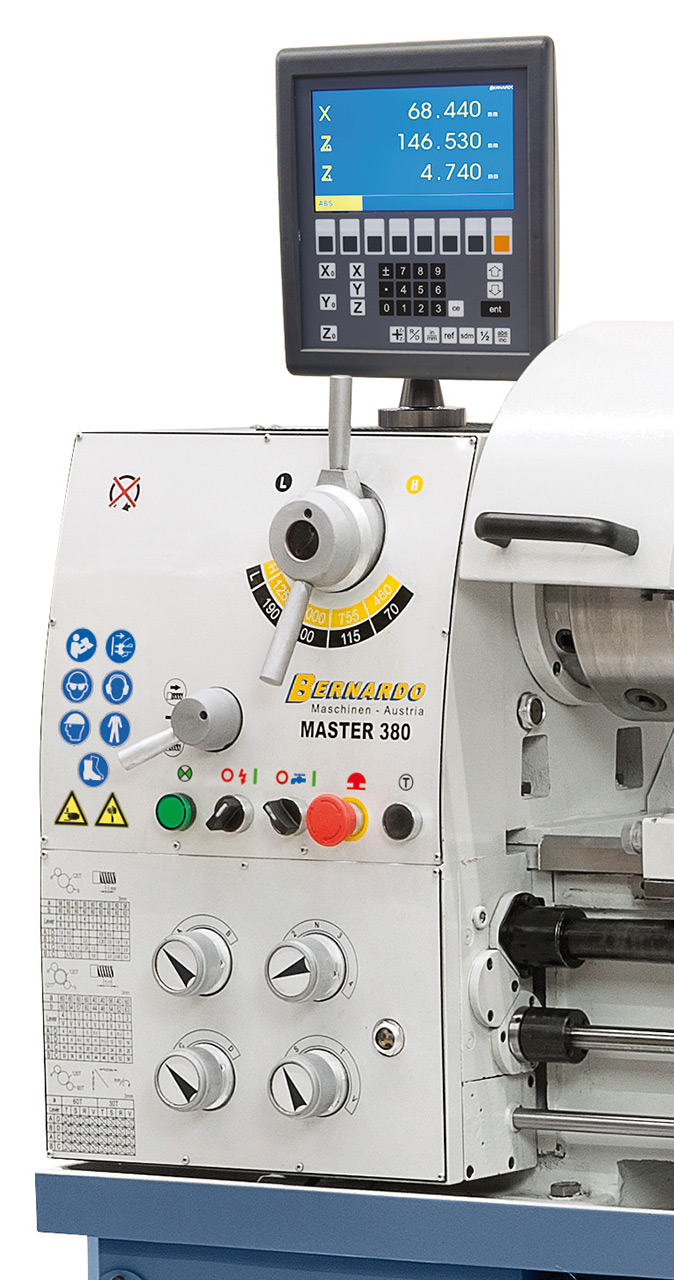

- Display di posizione a 3-assi ES-12 V con display LCD
- Mandrino a 3-griffe DK11-200 mm / D5
- Piattaforma 200 mm / D5, secondo DIN 55029

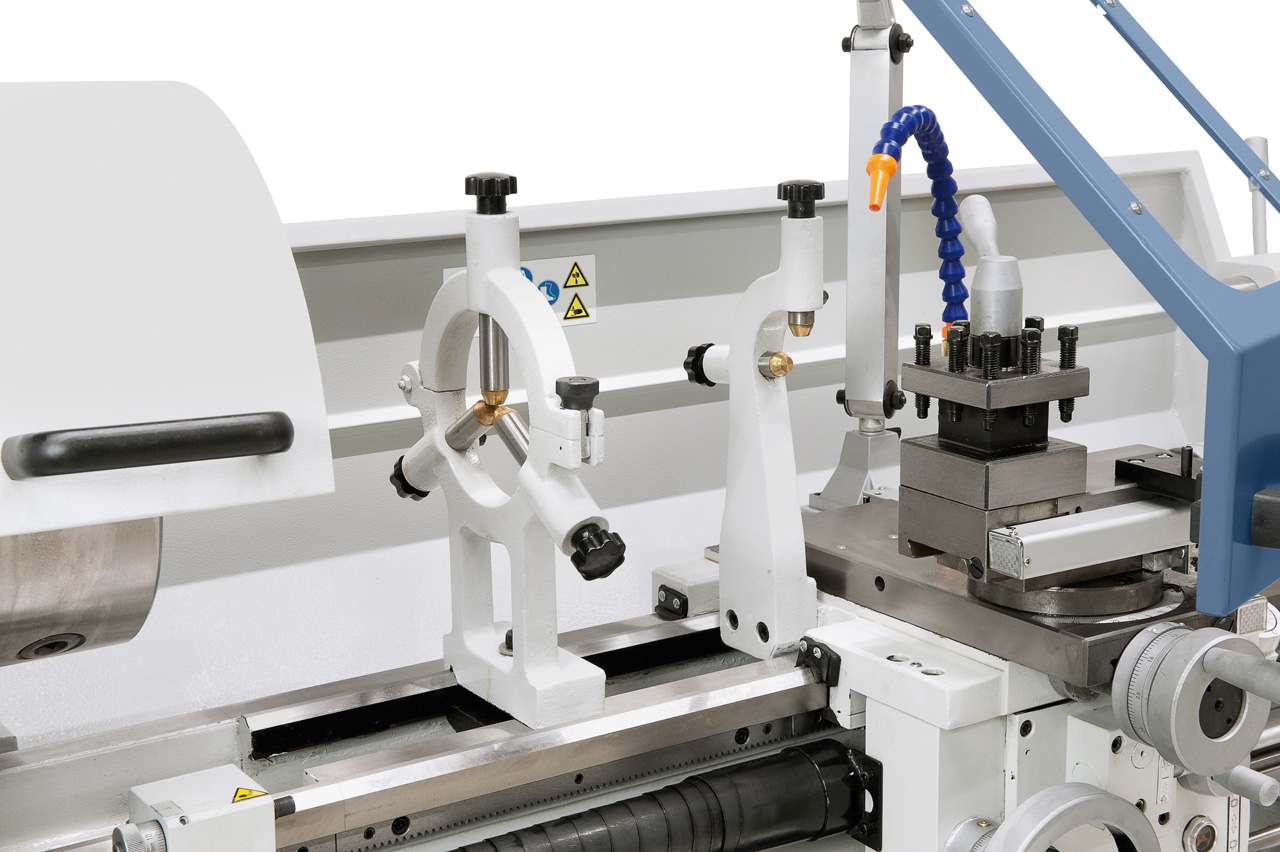

- Lunetta fissa - passante diam. max. 70 mm
- Lunetta rotante - passante diam. max. 50 mm
- Impianto di refrigerazione
- Riempimento iniziale con Shell Tellus 46

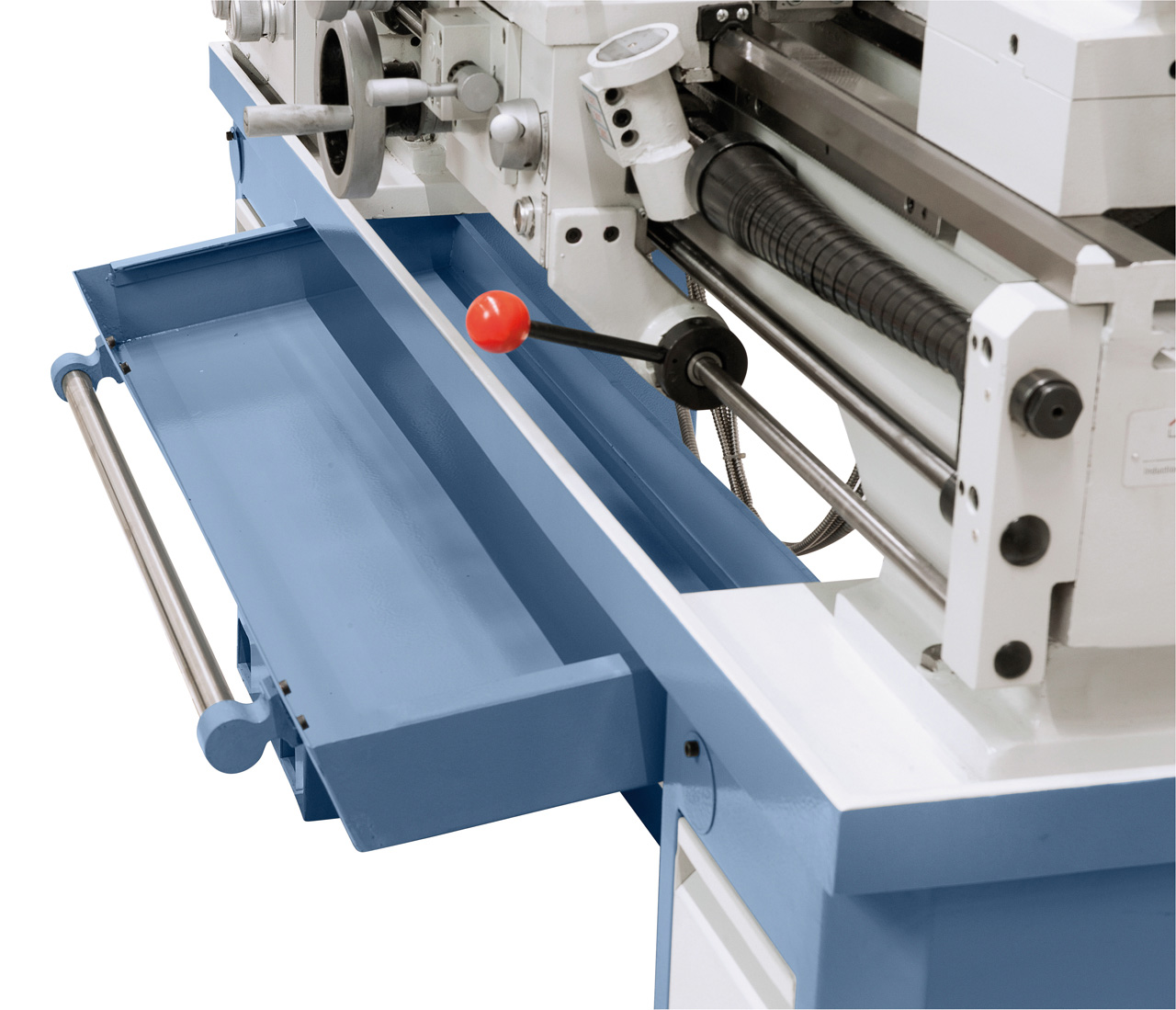

- Vasca di raccolta trucioli estraibile
- Piastra di serraggio 320 mm
- Porta-utensili quadruplo
- Dispositivo di protezione per porta-utensili quadruplo
- Giunto di slittamento
- Battuta longitudinale del micrometro
- Calibro di filettatura
- Luce della macchina a LED
- Bussola di riduzione

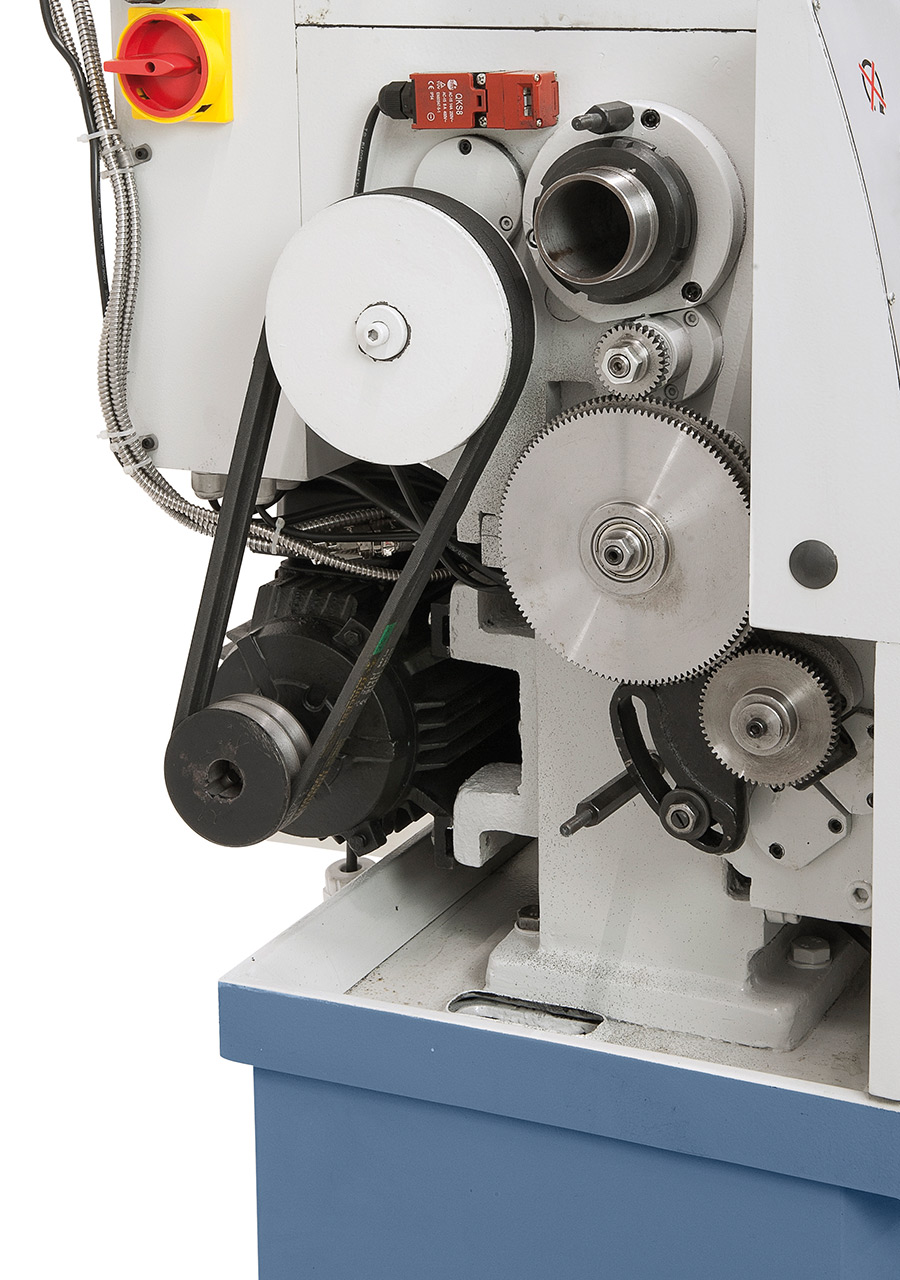

- Ruote di ricambio
- 2 punte centrali
- Pedale con funzione di freno secondo le norme CE

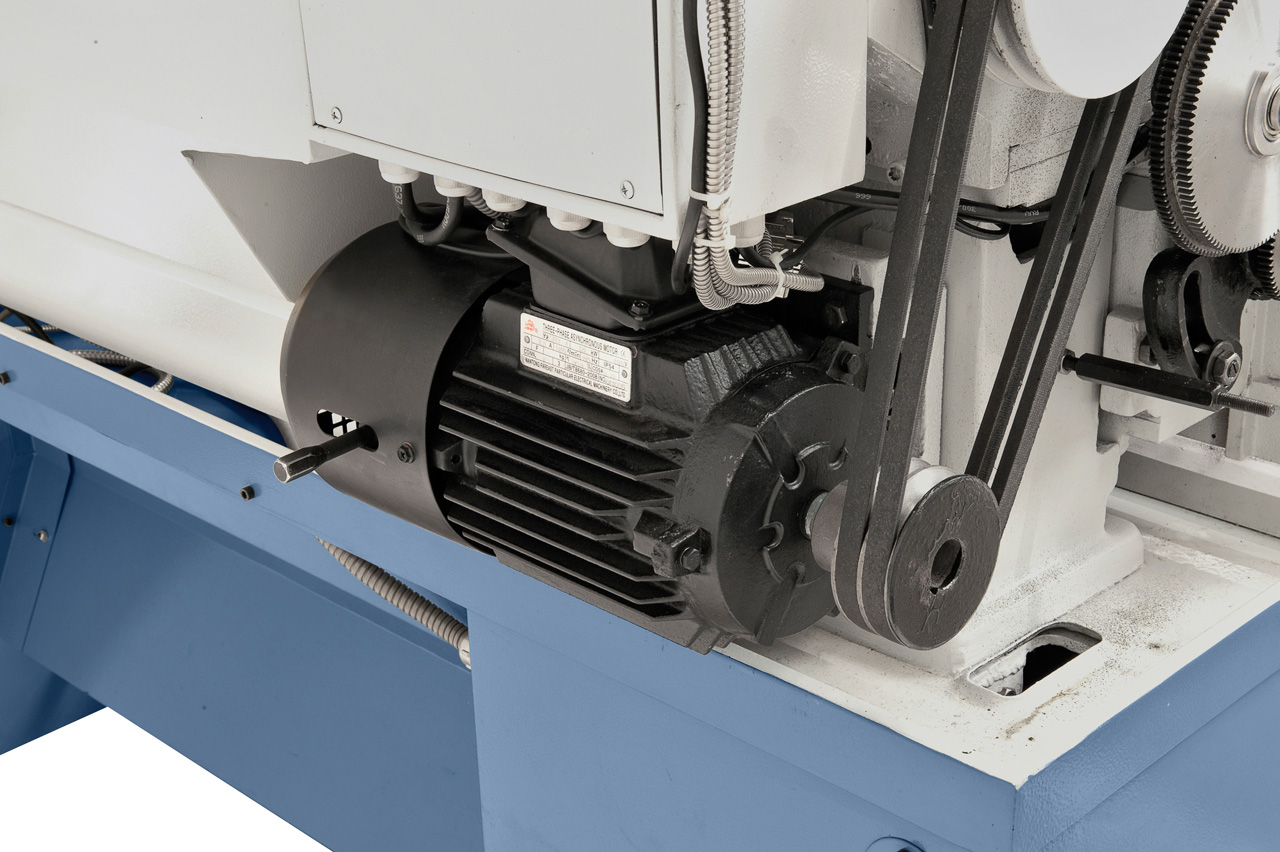

- Motore con freno magnetico secondo la norma CE
- Basamento con cassetti
- Dispositivo di comando
