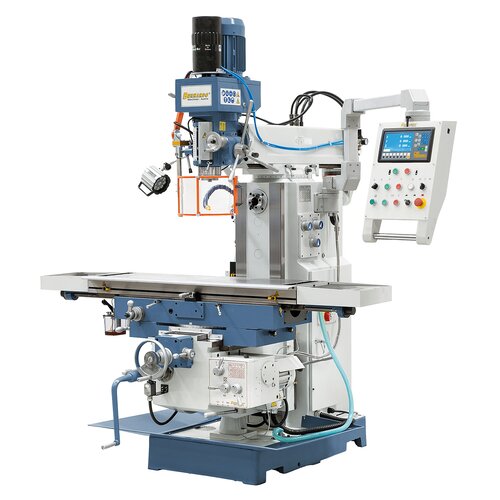

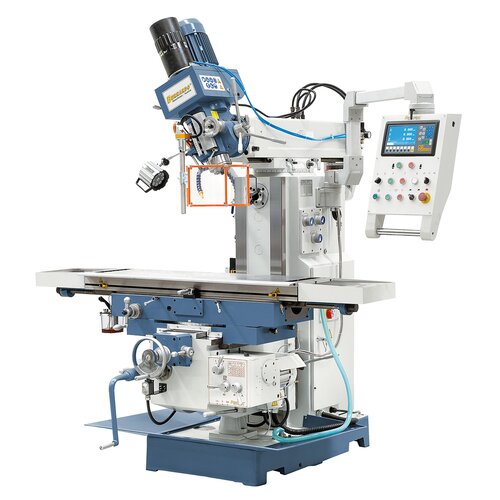

Universalfræsemaskine UWF 95 N inkl. Digitalt 3-akset-display ES-12 H og pneumatisk værktøj fastspænding
Art. No.: 02-1246XLDen universelle fræsemaskine UWF 95 N - en videreudvikling af den gennemprøvede UWF 90 - har et udvidet anvendelsesområde på grund af det forstørrede anvendelsesoverflade samt en høj betjeningskomfort på grund af den automatiske borefremføring. Herudover har denne model også en vandring i x-aksen på 1000 mm samt en pneumatisk værktøjsfastspænding.
19.770,00 €
Availability
Product Properties

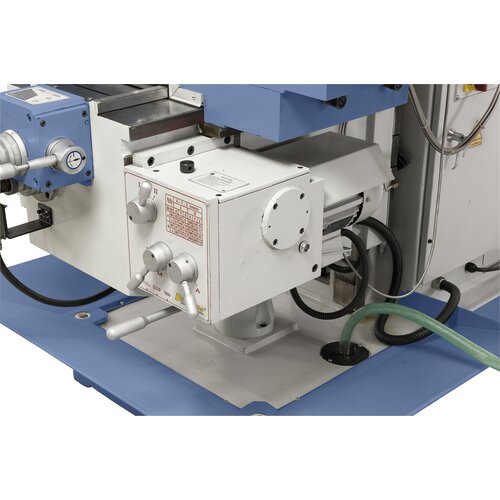

- Med automatisk bordfremføring (8 trin) i alle akser med ilgangsfunktion

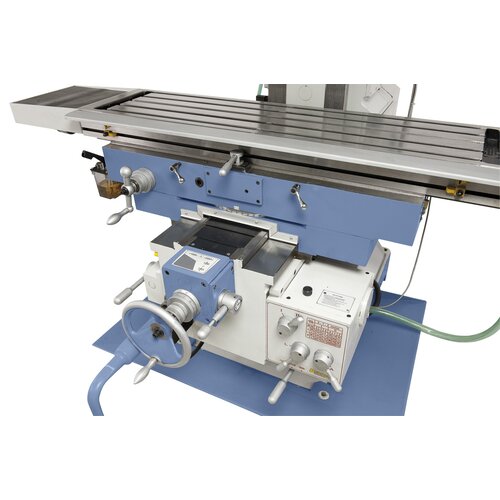

- Stort (1600 x 360 mm) krydsbord med T-notspor
- Øget produktivitet vha. digital 3-akset-positionsvisning

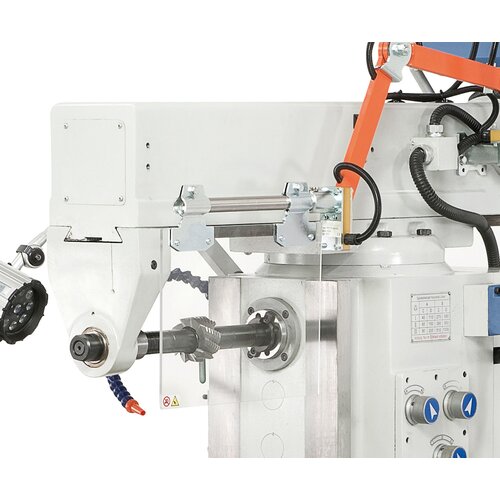

- Udvidet anvendelsesområde pga. ekstra vandret spindel

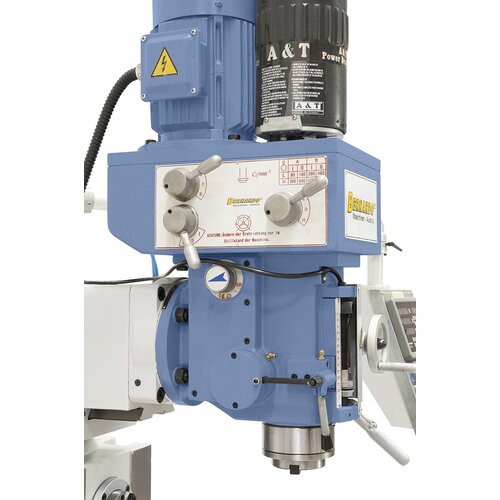

- Automatisk spindelfremføring (0,08 - 0,25 mm/o) inkluderet i leveringsomfanget
- Omfattende tilbehør inkluderet i basisudstyret
- Rolig drift takket være slebne geartandhjul, der kører i olie

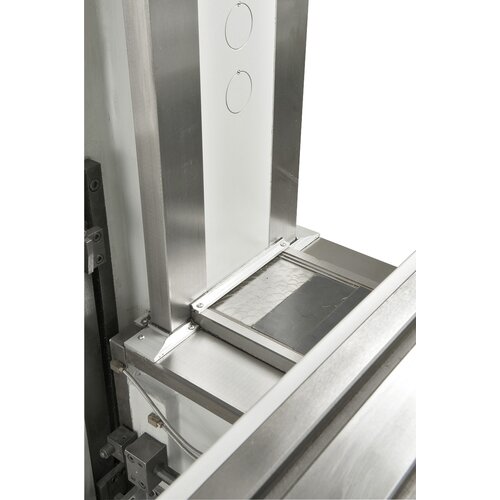

- Massiv rektangulær føring i y- og z -akserne
- Kraftigt maskinstel i gråt støbejern til vibrationsfrit arbejde
- Højde-venstrerotationsanordning til gevindskæring
Product Specifications
|
Bordstørrelse |
1600 x 360 mm |
|
Spindelkonus |
ISO 40 |
|
Vertikal spindelomdrejningstal |
(8) 90 - 2000 o/min |
|
Horisontalt spindelomdrejningstal |
(12) 40 - 1300 o/min |
|
Spindelvandring |
120 mm |
|
Fremføring |
0,08 / 0,15 / 0,25 mm/o |
|
Vandring (x / y / z) |
1300 / 300 / 400 mm |
|
Udladning |
150 - 770 mm |
|
Bord kan svinges |
-45° til +45° |
|
Tiltbar spindelhoved |
-90° til +90° |
|
Afstand spindel / bord |
120 - 520 mm |
|
Fremføringsområde på langs |
(8) 22 - 420 mm/min |
|
Fremføringsområde på tværs |
(8) 22 - 393 mm/min |
|
Vertikal fremføringsområde |
(8) 6 -112 mm/min |
|
Ilgang x-, y- og z -akse |
1290 / 1208 / 513 mm/min |
|
T-notstørrelse |
14 mm |
|
Motorydelse vertikal |
2,2 kW |
|
Motorydelse horisontal |
2,2 kW |
|
Maskinmål (B x D x H) |
2300 x 1960 x 2400 mm |
|
Vægt ca. |
2200 kg |
Delivery Contents

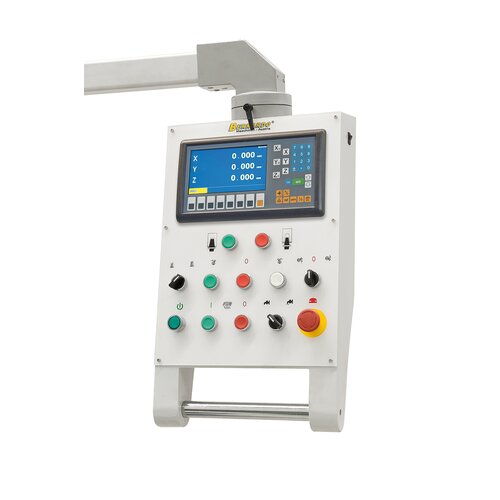

- 3-akset digital visning ES-12 H med LCD-display
- Antræksspindel M 16
- Vandret modleje
- Justerbar beskyttelsesskærm
- Beskyttelsesdæksel til vandret fræsning
- Lang fræsedorn ISO 40 / 27 mm, ISO 40 / 40 mm
- Adapter ISO 40 / MK 4, ISO 40 / MK 3, ISO 40 / MK 2
- Kølemiddelanordning
- Pneumatisk værktøjsspænding (DIN 2080)
- LED-maskinlampe
