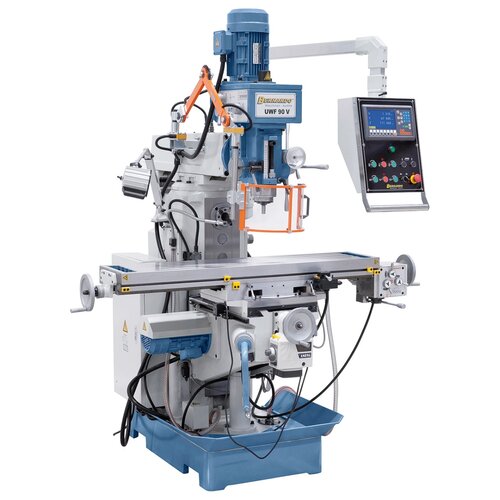

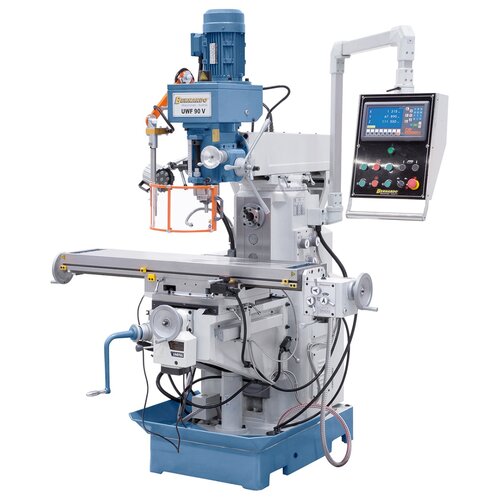

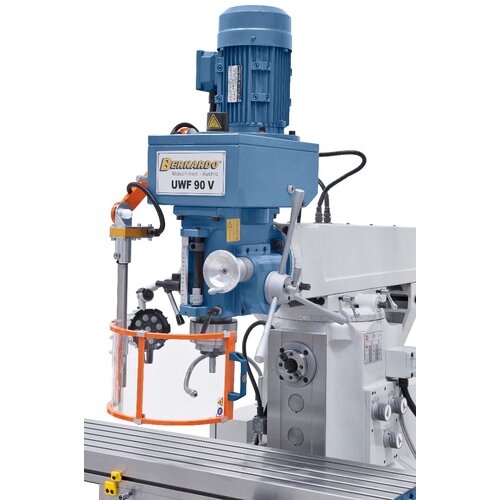

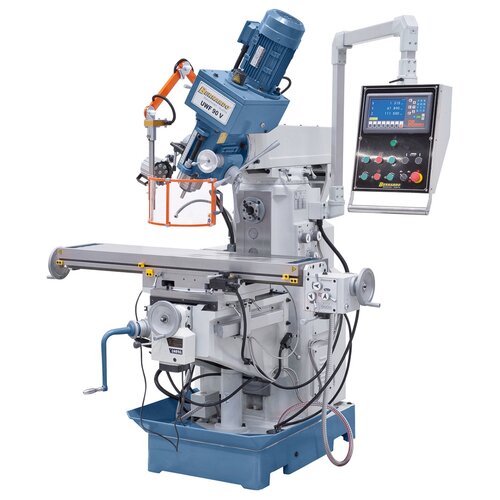

Universalfræsemaskine UWF 90 V inkl. Digitalt 3-akset-display ES-12 H
product.detail.art-no: 02-1230XLDen universelle fræsemaskine UWF 90 V er specialdesignet til økonomisk produktion af individuelle emner og små serier med høj præcision. På grund af sin store brugervenlighed er denne model særligt velegnet til maskinteknik, anlægskonstruktion, produktion og fremstilling af enkeltdele. Herudover er denne model udstyret med automatisk spindelfremføring.
15.120,00 €
incl. 20% VATAvailability
Product Properties
- Alsidige anvendelsesmuligheder inden for generel maskinkonstruktion, produktion, individuel delproduktion, ...

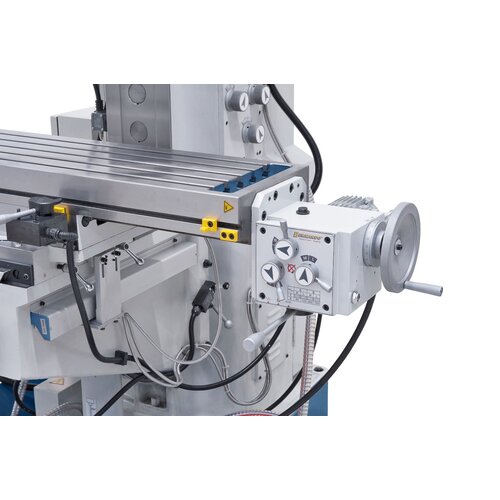

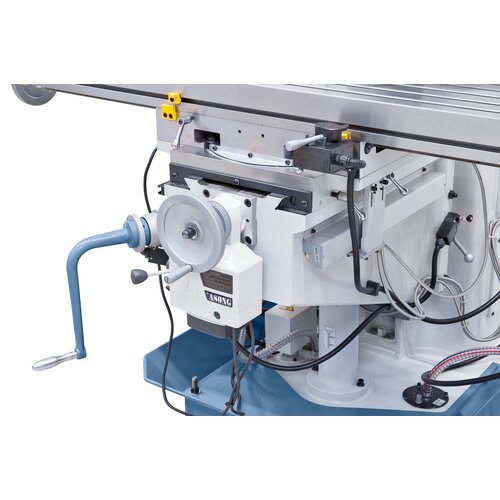

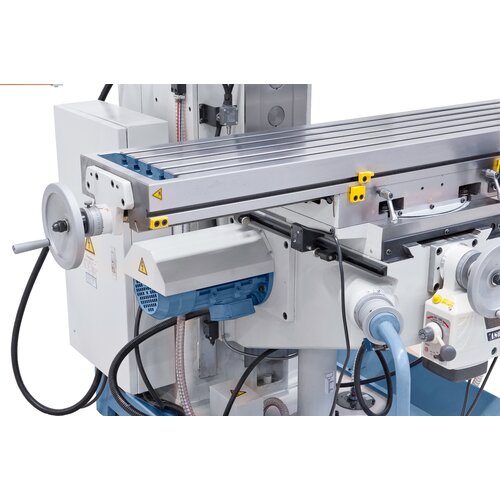

- Med automatisk fræsebordsfremføring i x- og y -akserne og ilgangsfunktion som standard
- Positioneringsmotor til z-akse inkluderet i leveringen
- Automatisk spindelfremføring (0,08 - 0,25 mm/o) inkluderet i leveringsomfanget
- Maskinstel i tungt støbt design til vibrationsfrit arbejde
- Øget produktivitet vha. digital 3-akset-positionsvisning
- Rolig drift takket være slebne geartandhjul, der kører i olie
- Optimalt egnet til enkelt- og små serier
Product Specifications
|

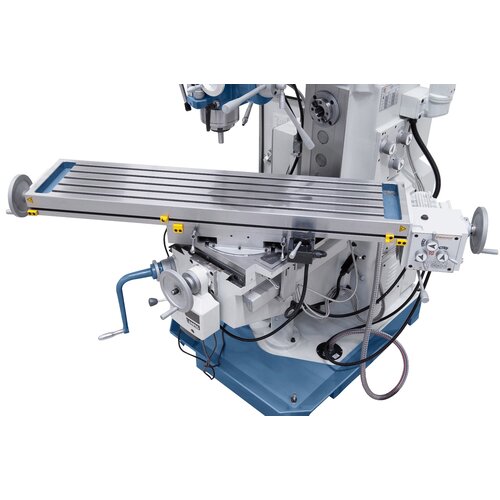

Bordstørrelse |
1270 x 280 mm |
|
Spindelkonus |
ISO 40 |
|
Vertikal spindelomdrejningstal |
(8) 90 – 2000 o/min |
|
Horisontalt spindelomdrejningstal |
(12) 40 – 1300 o/min |
|
Spindelvandring |
120 mm |
|
Fremføring |
0,08 / 0,15 / 0,25 mm/o |
|
Vandring på langs (x) |
750 mm* |
|
Vandring på tværs (y) |
230 mm |
|
Vandring vertikalt (z) |
300 mm |
|
Udladning |
240 – 740 mm |
|
Bord kan svinges |
-45° til +45° |
|

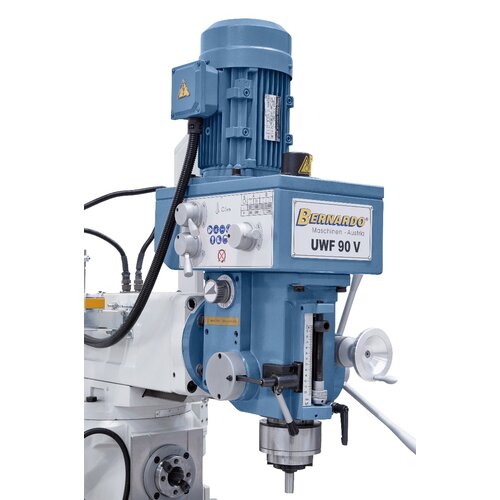

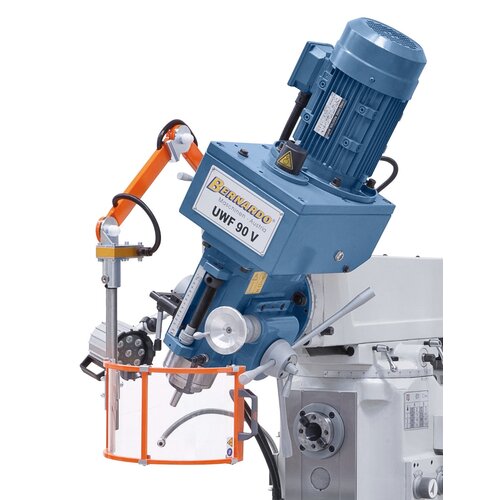

Tiltbar spindelhoved |
-90° til +90° |
|
Afstand spindel / bord |
125 – 425 mm |
|
Fremføringsområde på langs |
(8) 32 – 700 mm/min |
|
Ilgang z-akse |
660 m/min |
|
T-notstørrelse |
14 mm |
|
Motorydelse vertikal |
2,2 kW |
|
Motorydelse horisontal |
2,2 kW |
|
Maskindimension (B x D x H) |
1750 x 1500 x 2200 mm |
|
Vægt ca. |
1310 kg |
* manuel
Delivery Contents
- 3-akset digital visning ES-12 H med LCD-display
- Antræksspindel M 16
- Vandret modleje
- Justerbar beskyttelsesskærm

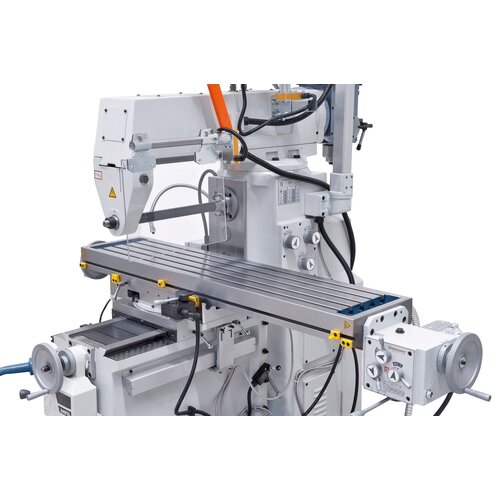

- Beskyttelsesdæksel til vandret fræsning
- Adapter ISO 40 / B18, ISO 40 / MK 3
- Reduceringsbøsning MK 3 / 2
- Lang fræsedorn ISO 40 / 27 mm, ISO 40 / 32 mm
- Kølemiddelanordning
- LED-maskinlampe
- Betjeningsværktøj
