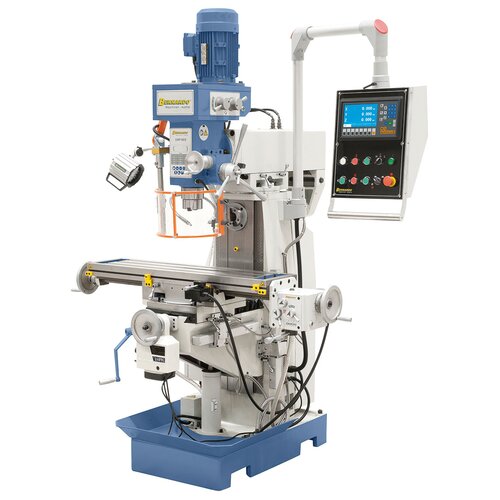

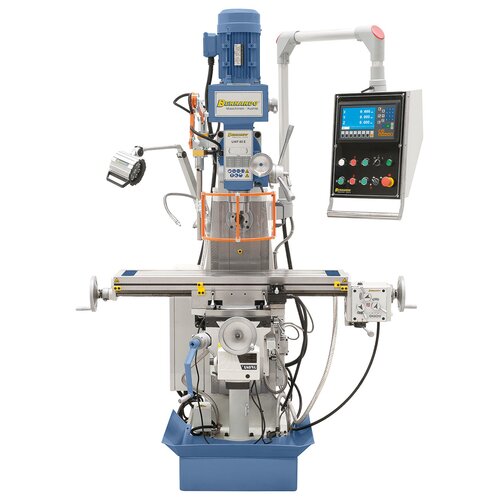

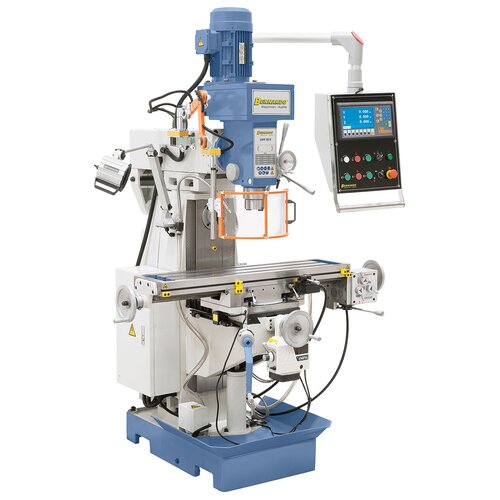

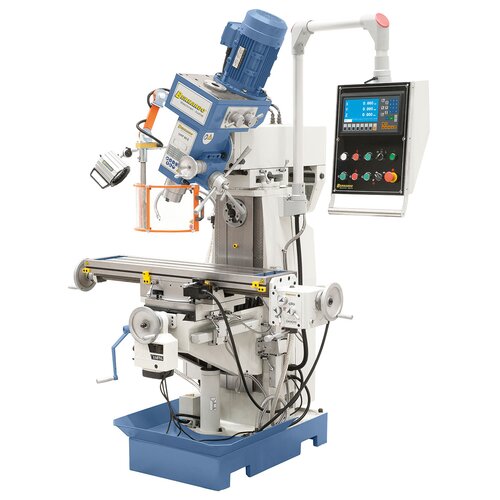

Universalfræsemaskine UWF 80 inkl. Digitalt 3-akset-display ES-12 H og y-fremføring
product.detail.art-no: 02-1211BXLDen robuste universalfræsemaskine UWF 80 E er velegnet til fremstilling af enkelte dele og små serier på grund af kombinationen af vandret og lodret spindel. Takket være fastspændingsarealet på bordfladen på 1000 x 240 mm kan større emner også let behandles.
11.880,00 €
incl. 20% VATAvailability
Product Properties
- Alsidige anvendelsesmuligheder takket være den vandrette eller lodrette spindel
- Fræsebord 45° kan drejes til højre - venstre
- Koniske rullelejer sikrer høj koncentricitet (≤0,015 mm)

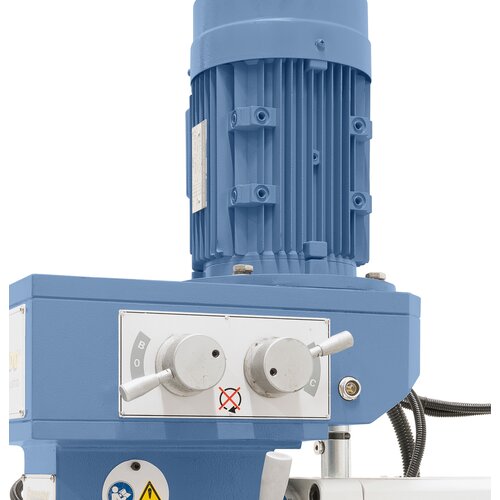

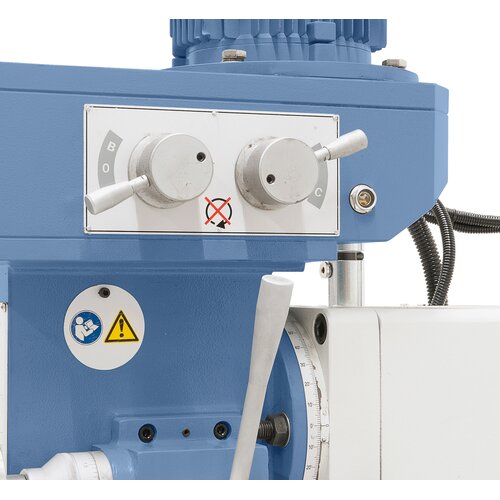

- Praktisk hastighedsindstilling af fræsespindlerne
- Tiltbar fræsehoved fra -90° til + -90°
- Påspændingsareal på bord 1000 x 240 mm

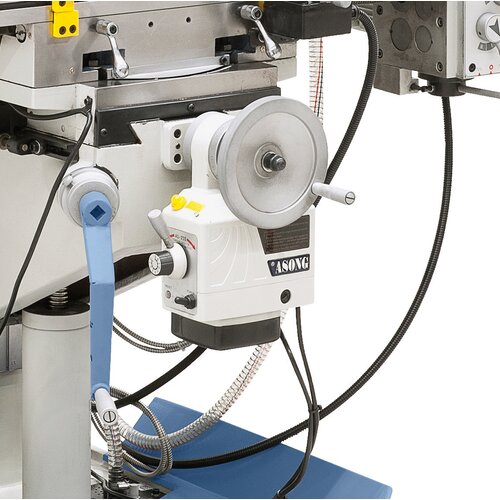

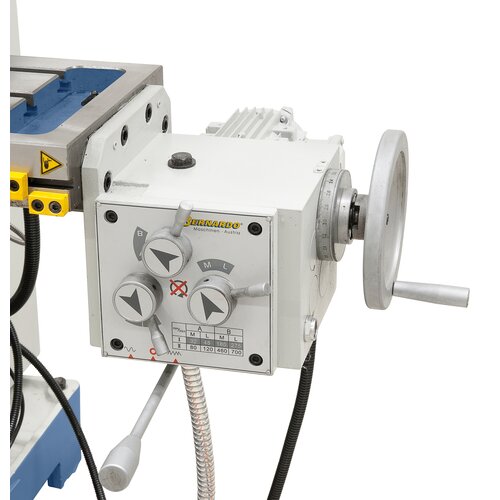

- Automatisk bordfremføring i x- og y -akser inklusive ilgang
- Fræsning: Spindeltilføring med et håndhjul

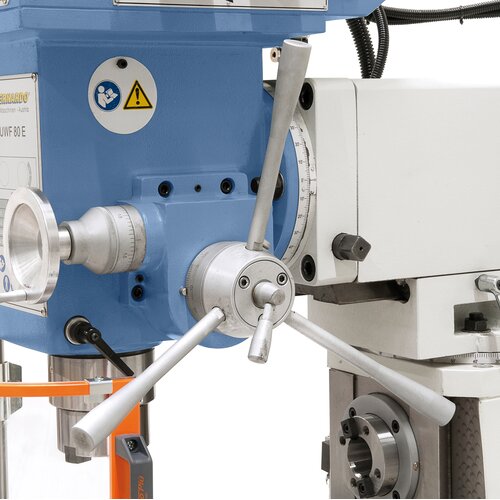

- Boring: Spindeltilførsel via stjernegreb
- Kan omskiftes fra grov manuel fremføring til fin manuel fremføring vha. kobling
- Højde-venstrerotationsanordning til gevindskæring
- Svalehalestyring på gearhovedet
- Præcist overfladebearbejdet krydsbord med T-notspor
Product Specifications
|
Bordstørrelse |
1000 x 240 mm |
|
Spindelkonus |
ISO 40 |
|
Vertikal spindelomdrejningstal |
(8) 115 - 1750 o/min |
|
Horisontalt spindelomdrejningstal |
(9) 60 - 1350 o/min |
|
Spindelvandring |
125 mm |
|
Vandring på langs (x) |
590mm |
|
Vandring på tværs (y) |
180 mm |
|
Vandring vertikalt (z) |
320 mm |
|
Afstand spindel / bord |
0 - 375 mm |
|
Udladning |
230 - 685 mm |
|
Bord kan svinges |
-45° til +45° |
|
Tiltbar spindelhoved |
-90° til +90° |
|
Fremføringsområde, på langs |
(8) 32 - 700 mm/min |
|
T-notstørrelse |
14 mm |
|
Motorydelse vertikal |
0,85 / 1,5 kW |
|
Motorydelse horisontal |
1,5 kW |
|
Maskindimension (B x D x H) |
1500x 1430 x 2100 mm |
|
Vægt ca. |
980 kg |
Delivery Contents

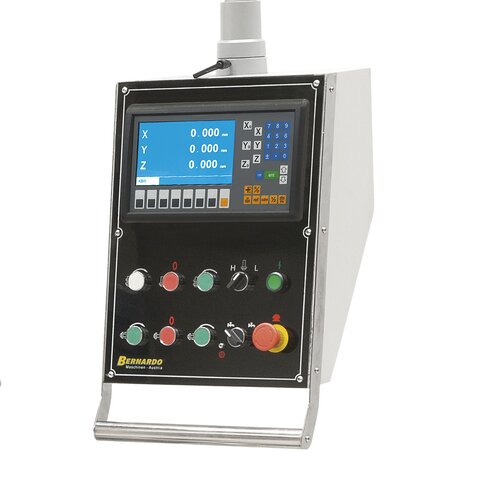

- 3-akset digital visning ES-12 H med LCD-display
- Antræksspindel M 16
- LED-maskinlampe
- Kølemiddelanordning
- Automatisk fræsebordfremføring til x-akse
- Automatisk fræsebordsfremføring til y-aksen
- Adapter ISO 40 / MK 3
- Adapter ISO 40 / B 18
- Reduceringsbøsning MK 3/2
- Lang fræsedorn ISO 40 / 27 mm

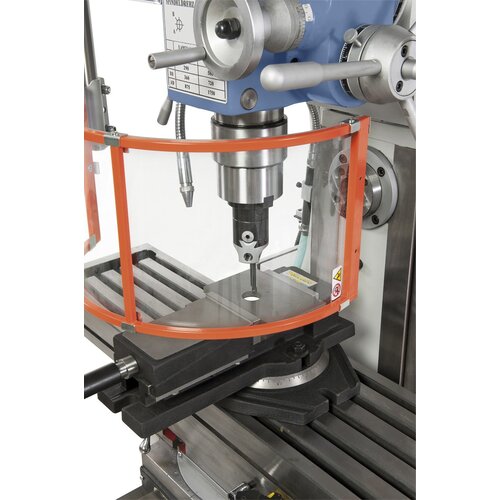

- Justerbar beskyttelsesskærm

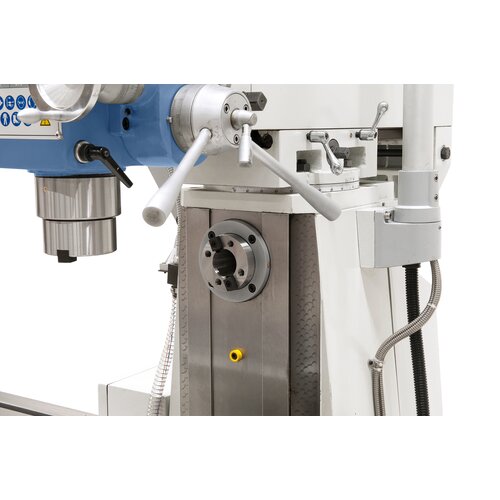

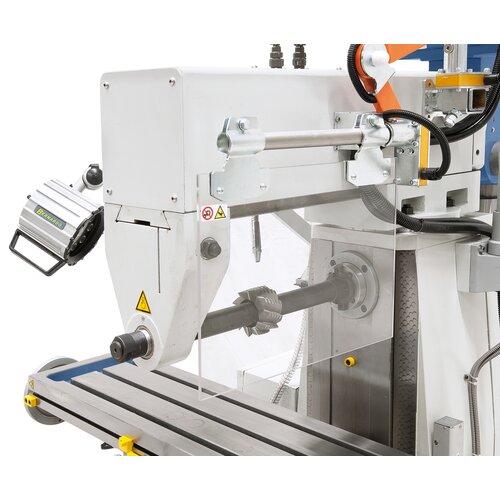

- Beskyttelsesdæksel til vandret fræsning
- Vandret modleje
