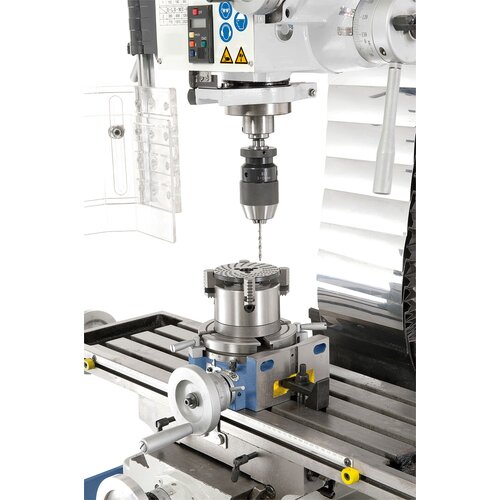

Souřadnicové vrtání

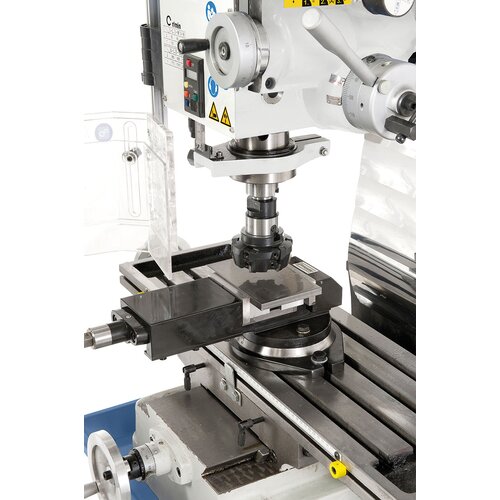

Frézování rovinnou frézou (Obj.č. 42-1085)

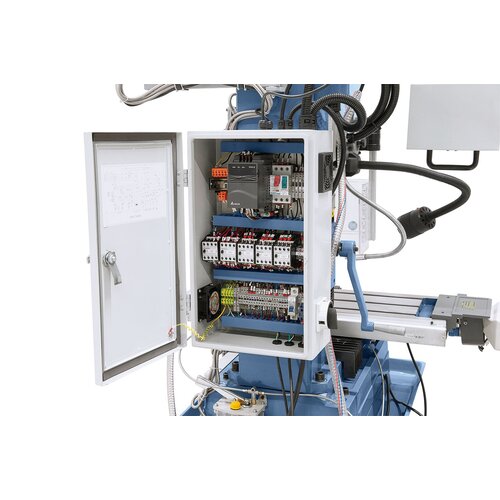

Frekvenční měnič plynule mění počet otáček

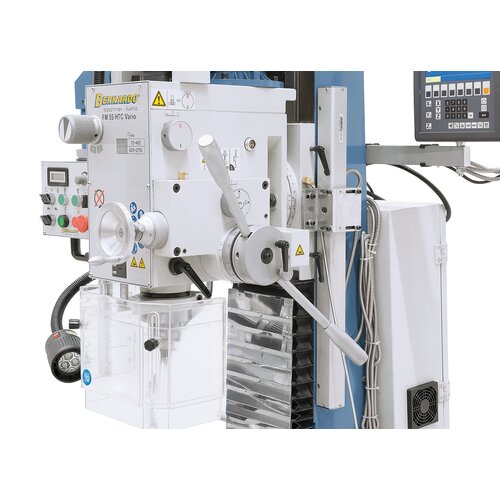

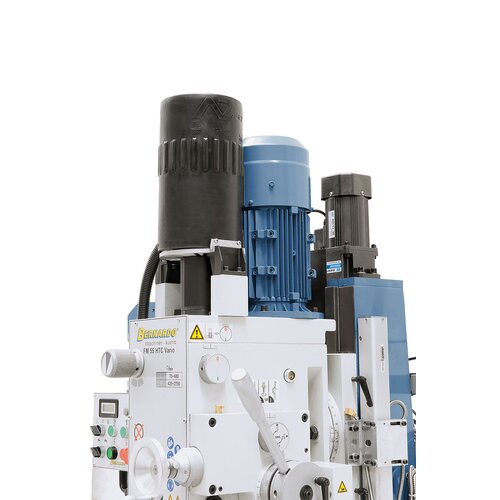

Frézovací hlava se jednoduše posouvá pomocí instalovaného posuvového motoru

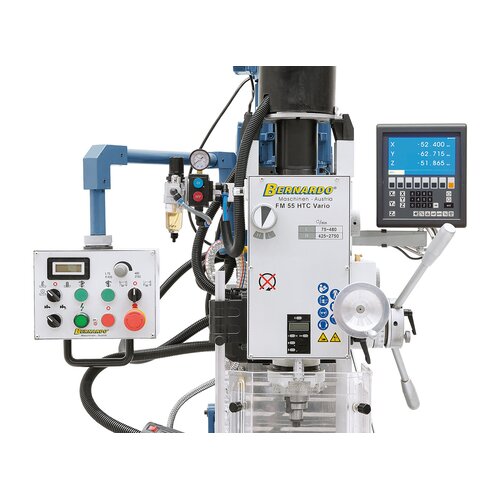

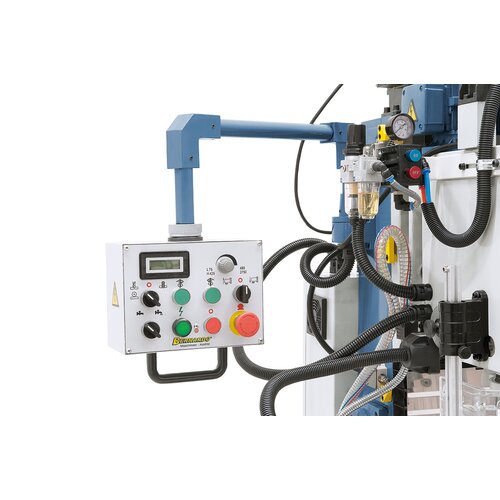

Jednoduchá předvolba stupně převodovky volcím spínačem převodovky, nastavení požadovaných otáček potenciometrem

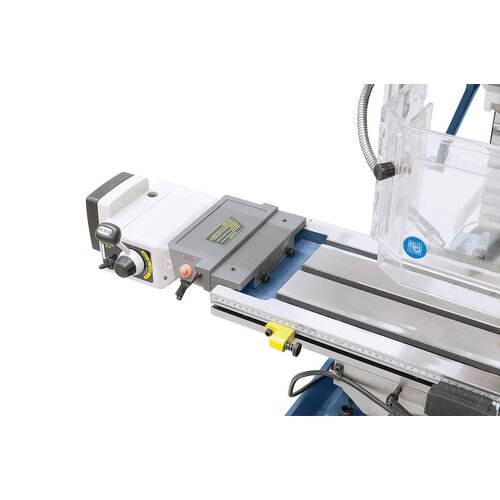

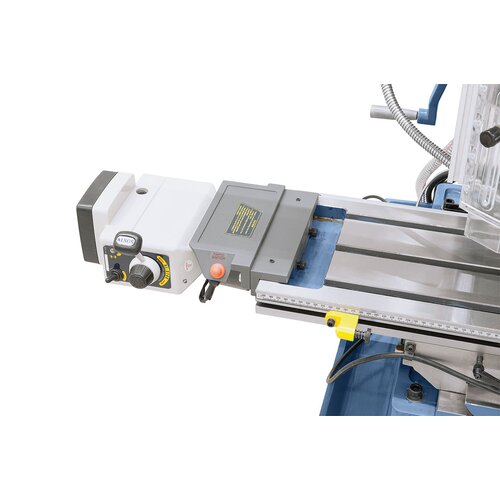

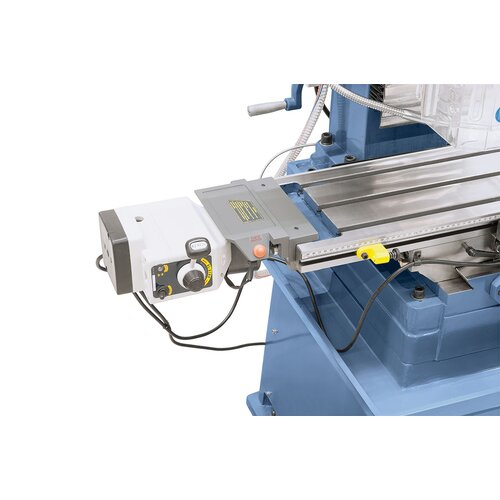

Masivní provedení křížového stolu s T-drážkami a oběžným žlábkem na chladicí kapalinu Zobrazení se sériovým posuvem frézovacího stolu AL 450 D

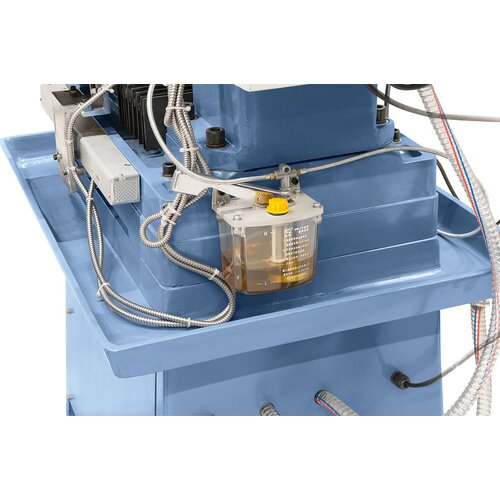

V dodávce centrální mazání všech vodicích drah
Posuv pinoly lze volit v hodnotách 0,10 / 0,18 nebo 0,26 mm/ot

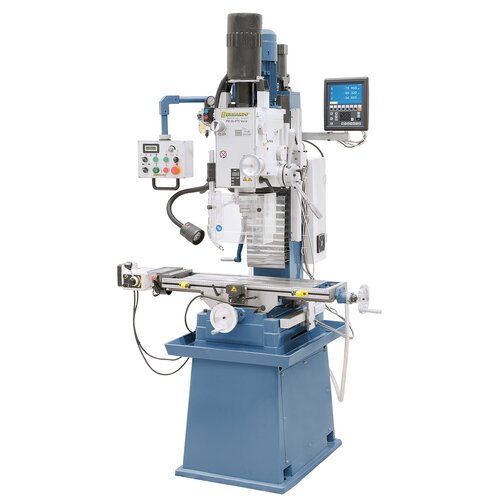

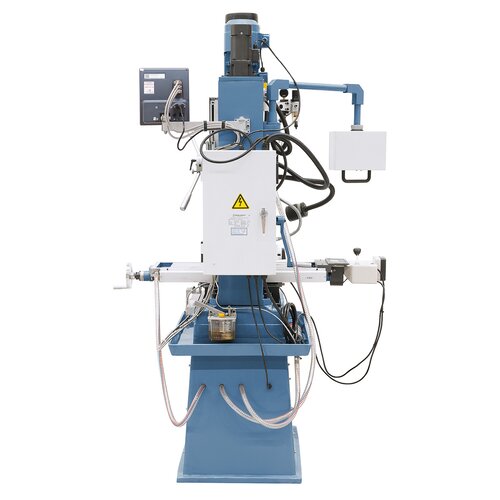

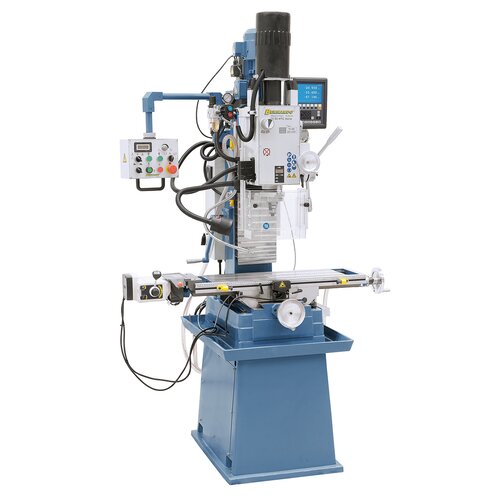

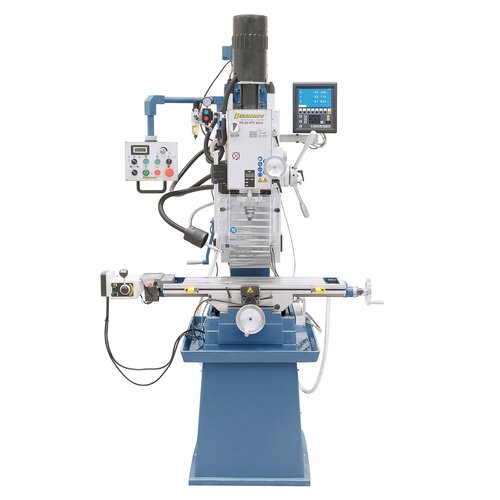

Vrtačko-frézka FM 55 HTC Vario s 3osé digitálního odměřování ES-12 V
product.detail.art-no: 02-1102Vrtačko-frézka s pneum. upínáním nástrojů
7 944,00 €
incl. 20% VATAvailability
In Stock
Deliverable in 2-3 business days
Product Properties

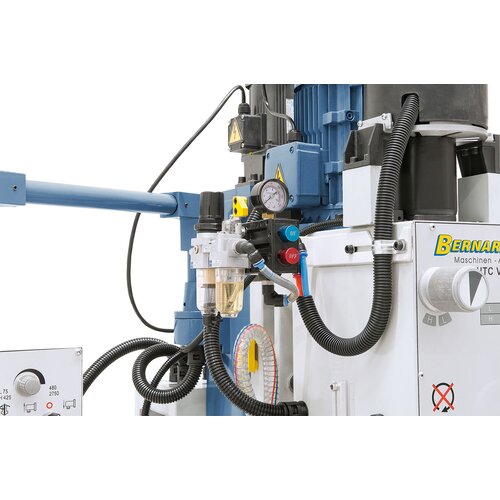

- Pneumatické upínání snižuje časy při upínání nástrojů
- Dodávána s automatickým posuvem pinoly a zařízením pro řezání závitů
- Variabilní nastavení otáček frekvenčním měničem s optimálním průběhem točivého momentu
- Monohostranné možnosti využití pro frézování drážek, ploch, vyvrtávání, atd
- Výškové nastavení frézovací hlavy pomocí motoru
- Velká stabilita frézovací hlavy v díky rybinovému vedení převodové hlavy
- Dodáváno s digitálním ukazatelem otáček a zdvihu pinoly
- Centrální mazání všech vodicích drah
Product Specifications
|
Vrtací výkon v oceli |
32 mm |
|
Vrtací výkon v litině |
40 mm |
|
Frézovací nožová hlava max. |
80 mm |
|
Vyložení |
220 mm |
|
Otáčky vřetene, plynule |
75 – 480 / 425 – 2750 ot/min |
|
Kužel vřetena |
ISO 30 |
|
Zdvih pinoly |
125 mm |
|
Automatický posuv pinoly |
(3) 0,10 / 0,18 / 0,26 mm/ot |
|
Velikost stolu / Velikost T-drážky |
800 x 240 mm / 14 mm |
|
Dráha pojezdu (x / y) |
420 / 200 mm |
|
Naklápěcí frézovací hlava |
-60° až +60° |
|
Vzdálenost vřeteno / stůl |
95 - 485 mm |
|
Výškový posun frézovací hlavy |
390 mm |
|
Motor zdvihu |
90 W |
|
Výkon motoru |
1,5 kW (400 V) |
|
Rozměry stroje (Š x H x V) |
1270 x 960 x 2120 mm |
|
Hmotnost cca |
455 kg |
Delivery Contents
- 3osé digitální odměřování ES-12 V s LCD displejem
- Rychloupínací sklíčidlo 3 - 16 mm / B 16
- Upínací trn ISO 30 / B 16
- Upínací šroub ve vřeteni M 16
- Adaptér ISO 30 / MK 2
- Kombinovaný upínací trn ISO 30 / 27 mm
- Automatický posuv pinoly
- Pneumatické upínání nástrojů
- Výškově stavitelný ochranný kryt
- Zdvihací motor frézovací hlavy
- Centrální mazání
- Posuv v ose x AL 450 D
- Frekvenční měnič Delta VFD-E
- LED pracovní osvětlení
- Digitální zobrazení počtu otáček
- Digitální zobrazení zdvihu pinoly
- Zařízení pro řezání závitů
- Lamelový ochranný kryt
- Chladicí zařízení
- Nastavitelná stupnice
- Litinový podstavec s chladicím žlábkem
