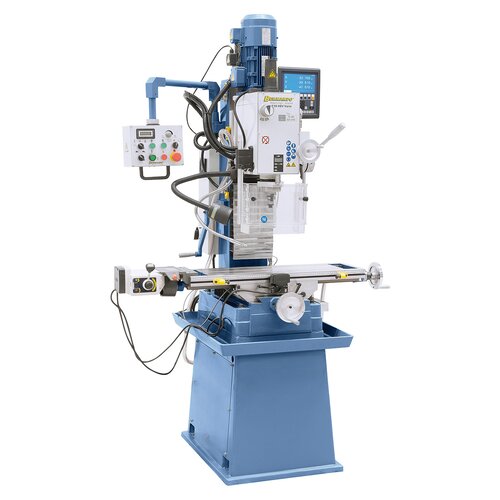

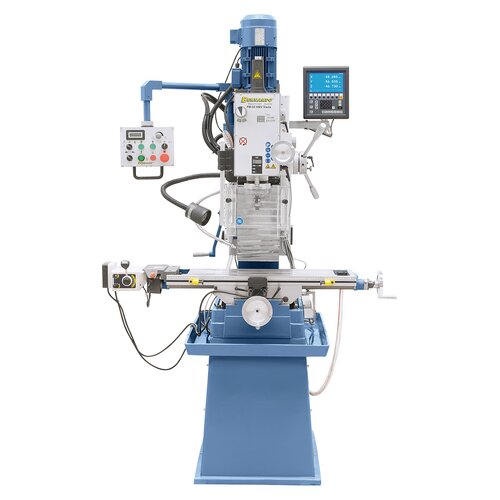

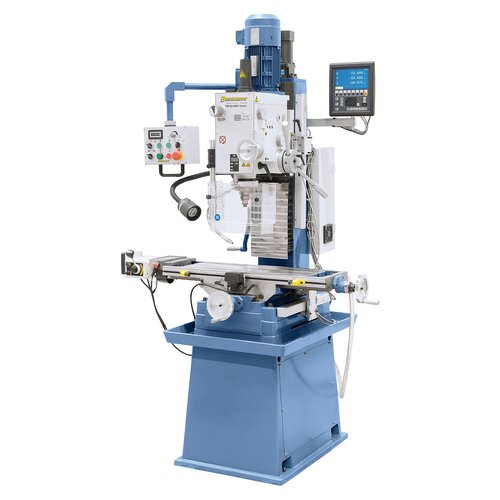

Vrtačko-frézka FM 55 HSV Vario s 3osé digitálního odměřování ES-12 V
product.detail.art-no: 02-1101Vrtačko - frézka FM HSV Vario se vyznačuje motorickým přestavením výšky frézovací hlavy, automatickým posuvem pinoly a plynulou regulací otáček. Již základní výbava obsahuje všechno důležité příslušenství (tříosý digitální ukazatel, posuv frézovacího stolu, centrální mazání, chladicí zařízení Litinový podstavec s chladicím žlábkem, bezpečnostní zařízení podle normy CE,...). díky tomu je stroj univerzálně použitelný.
7 404,00 €
incl. 20% VATAvailability
Product Properties
- Variabilní nastavení otáček frekvenčním měničem s optimálním průběhem točivého momentu
- Monohostranné možnosti využití pro frézování drážek, ploch, vyvrtávání, atd
- Rychlé přestavení stolu v ose x automatickým rychloposuvem
- Dodávána s automatickým posuvem pinoly a zařízením pro řezání závitů
- Rybinové vedení v osách x, y, z, s vymezením vůlí klínovými lištami
- Frézovací hlavu lze naklápět na obě strany k úhlovému frézování, frézování fazet atd.
- Dodáváno s digitálním ukazatelem otáček a zdvihu pinoly
- Základna stroje je odlita z litiny a snižuje vibrace při obrábění
- Výkonné chladící zařízení zabudované ve stojanu
Product Specifications
|
Vrtací výkon v oceli |
32 mm |
|
Vrtací výkon v litině |
40 mm |
|
Frézovací nožová hlava max. |
80 mm |
|
Vyložení |
220 mm |
|
Otáčky vřetene, plynule |
75 – 480 / 425 – 2750 ot/min |
|
Kužel vřetena |
MK 4 |
|
Zdvih pinoly |
125 mm |
|
Automatický posuv pinoly |
(3) 0,10 / 0,18 / 0,26 mm/ot |
|
Velikost stolu |
800 x 240 mm |
|
Dráha pojezdu (x / y) |
420 / 200 mm |
|
Naklápěcí frézovací hlava |
-60° až +60° |
|
Vzdálenost vřeteno / stůl |
95 - 485 mm |
|
Výškový posun frézovací hlavy |
390 mm |
|
Velikost T-drážky |
14 mm |
|
Motor zdvihu |
90 W |
|
Jmenovitý výkon S1 100% |
1,5 kW (400 V) |
|
Výkon - cykl. zátěž S6 40% |
2,2 kW (400 V) |
|
Rozměry stroje (Š x H x V) |
1270 x 960 x 2120 mm |
|
Hmotnost cca |
445 kg |
Delivery Contents

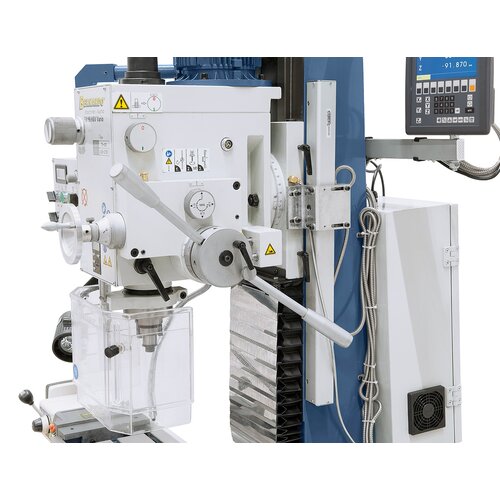

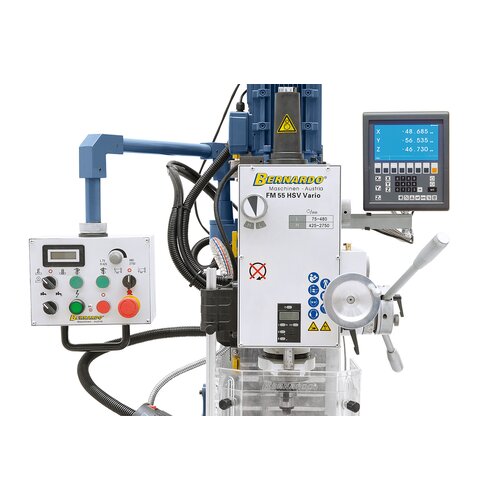

- 3osé digitální odmerování ES-12 V s LCD-displej
- Rychloupínací sklíčidlo 3 - 16 mm / B 16
- Upínací trn MK 4 / B 16
- Upínací šroub ve vřeteni M 16
- Redukční pouzdro MK 4 / 3
- Kombinovaný upínací trn MK 4 / 27 mm
- Automatický posuv pinoly
- Výškově stavitelný ochranný kryt

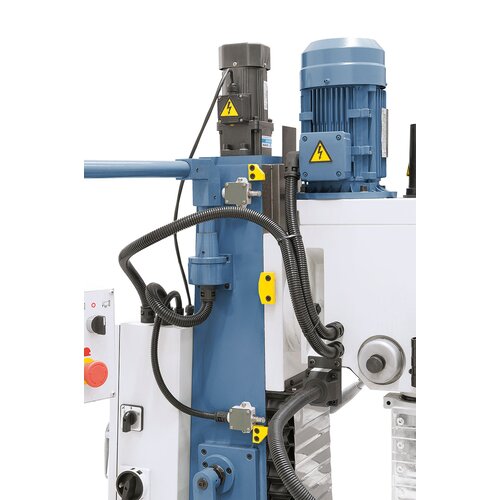

- Zdvihací motor frézovací hlavy

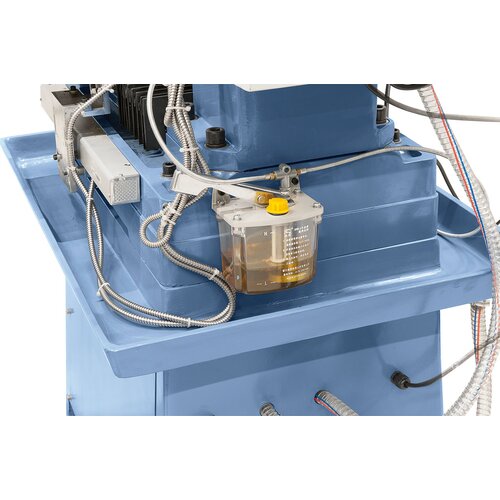

- Centrální mazání

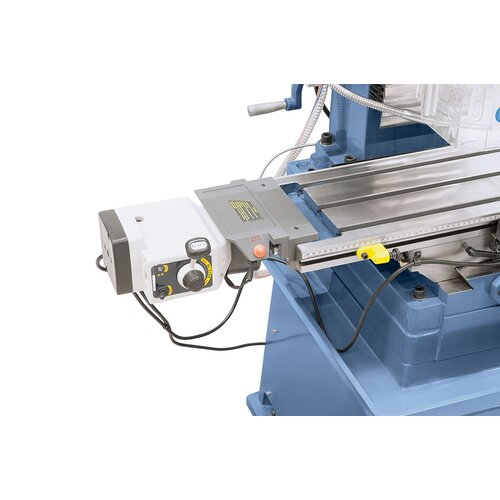

- Posuv v ose x AL 450 D

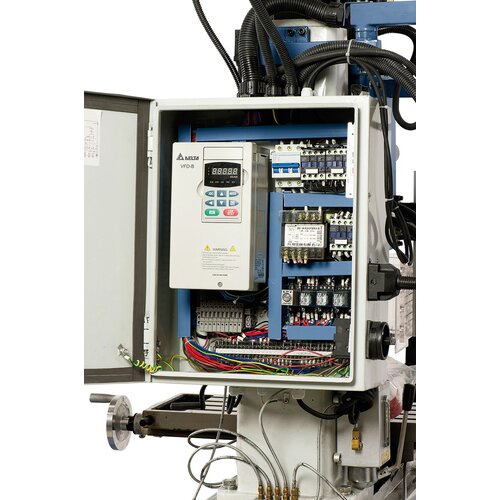

- Frekvenční měnič Delta VFD-E
- LED pracovní osvětlení
- Digitální zobrazení počtu otáček
- Digitální zobrazení zdvihu pinoly
- Zařízení pro řezání závitů
- Lamelový ochranný kryt
- Chladicí zařízení
- Nastavitelná stupnice
- Litinový podstavec s chladicím žlábkem
- Servisní a obslužné nářadí
