Sériově vybavená automatickým 3stupňovým posuvem pinoly

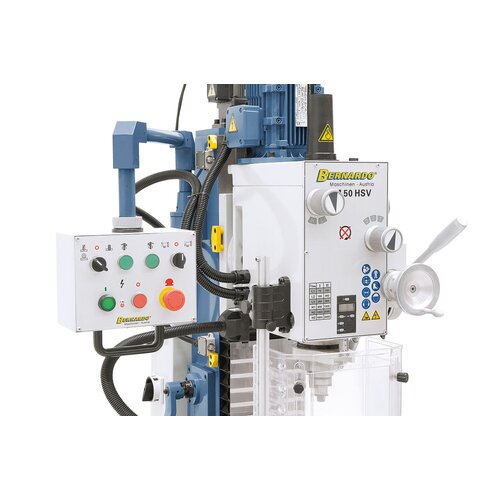

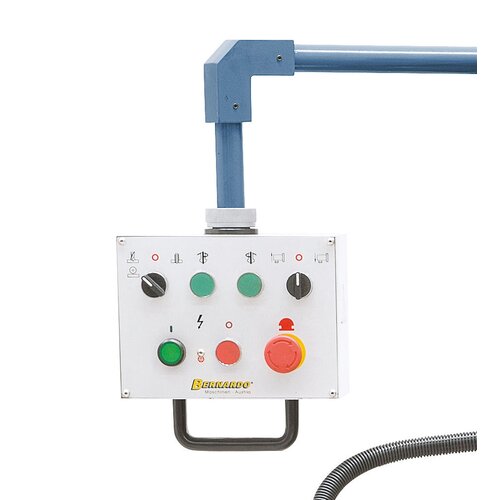

Posuvný a otočný ovládací panel s ergonomicky umístěnými ovládacími prvky

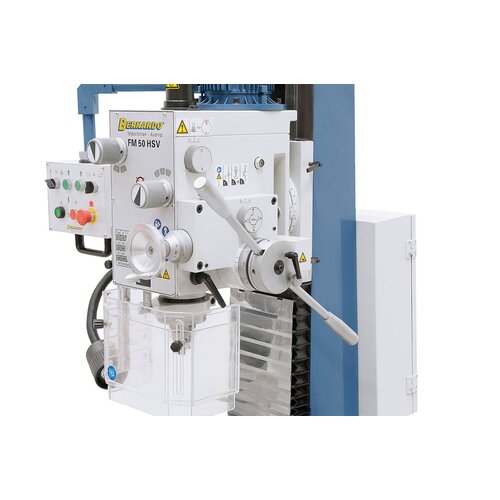

Jednoduchá a rychlá změna otáček řadící pákou

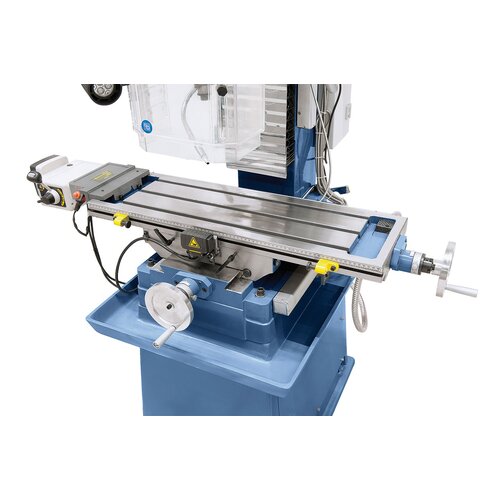

Masivní provedení křížového stolu s T-drážkami a oběžným žlábkem na chladicí kapalinu posuv frézovacího stolu AL 450 D lze dodat na objednávku

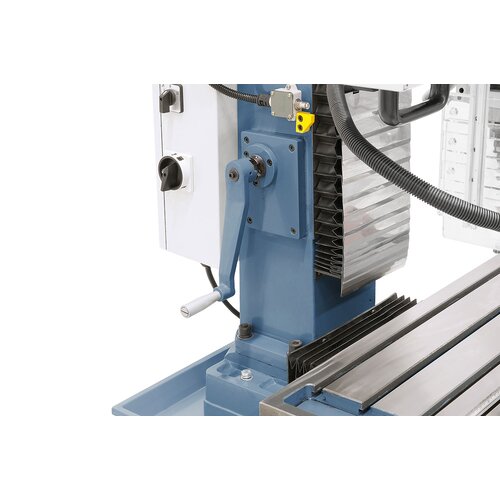

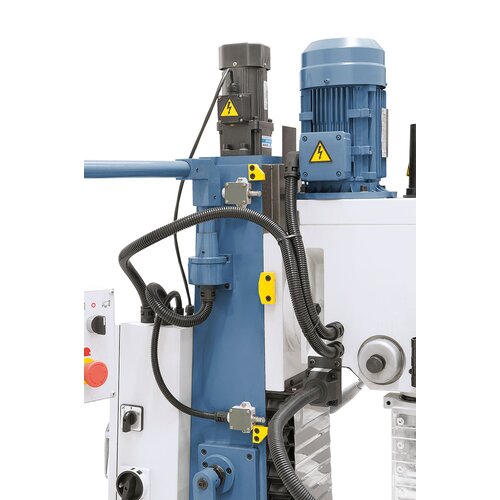

Frézovací hlava se jednoduše posouvá pomocí instalovaného posuvového motoru

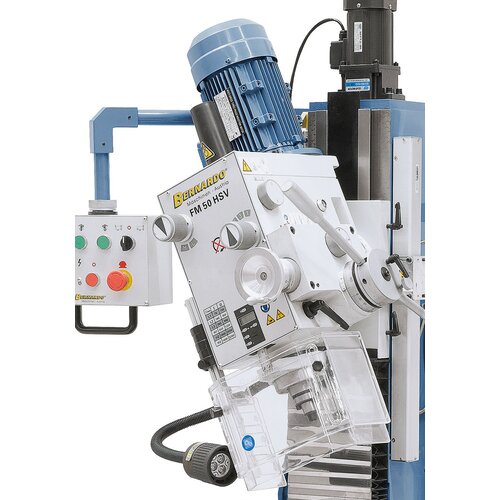

Frézovací hlava lze oboustranně naklápět v úhlu od -60° do +60°

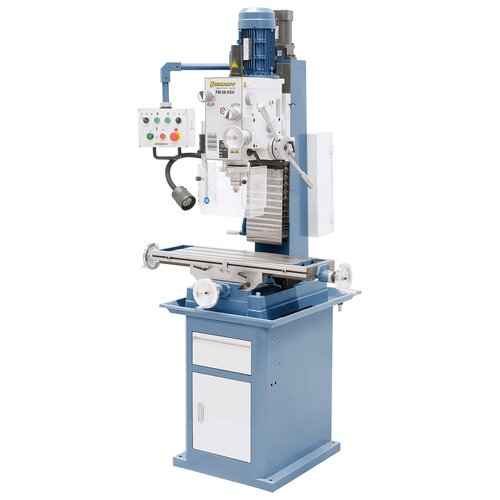

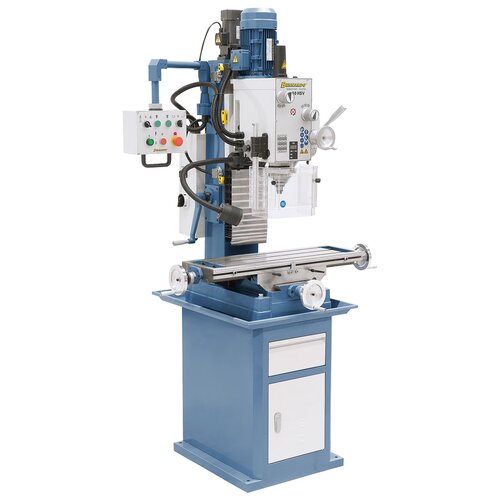

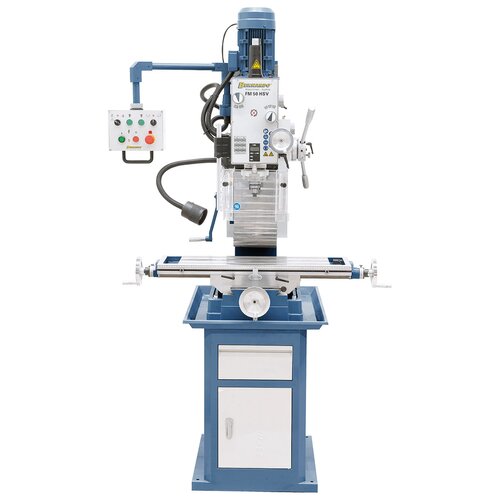

Vrtačko-frézka FM 50 HSV

product.detail.art-no: 02-1095

Zu Favoriten hinzufügen Zur Vergleichsliste hinzufügen

Vrtačko-frézka FM 50 HSV poskytuje obsluze komfort při ovládání stroje díky výškovému nastavení frézovací hlavy pomocí motoru a digitálnímu ukazateli zdvihu pinoly, stejně jako automatickému posuvu pinoly. Provedení konstrukce předurčuje frézky na provádění modelářských prací, do menších ručních dílen a opravárenských provozů.

4 224,00 €

incl. 20% VAT

Availability

Out of Stock

Product Properties

Monohostranné možnosti využití pro frézování drážek, ploch, vyvrtávání, atd
Dodávána s automatickým posuvem pinoly a zařízením pro řezání závitů
Výškové nastavení frézovací hlavy pomocí motoru
Vysoká bezpečnost je zajištěna výškově stavitelným krytem sklíčidla s mikrospínačem
Klidný chod použitím broušených ozubených kol převodovky běžících v olejové lázni
Frézovací hlavu lze naklápět na obě strany k úhlovému frézování, frézování fazet atd.
Dodávaný s digitálním ukazatelem posuvu vřetene
Rybinové vedení v osách x, y, z, s vymezením vůlí klínovými lištami
Velká stabilita frézovací hlavy v díky rybinovému vedení převodové hlavy
Přestavení pinoly rukojetí, jemné nastavení ručním kolem

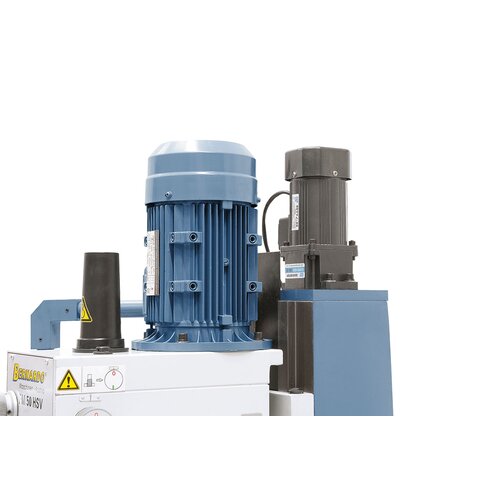

2rychlostní motor s vysokým točivým momentem, rozsah otáček 75 - 3200 ot/min

Product Specifications

Vrtací výkon v oceli	32 mm
Vrtací výkon v litině	40 mm
Frézovací nožová hlava max.	80 mm
Vyložení	220 mm
Otáčky vřetene	(12) 75 – 3200 ot/min
Kužel vřetena	MK 4
Zdvih pinoly	120 mm
Automatický posuv pinoly	(3) 0,10 / 0,18 / 0,26 mm/ot
Velikost stolu	800 x 240 mm
Dráha pojezdu (x / y)	555 / 225 mm
Naklápěcí frézovací hlava	-60° až +60°
Vzdálenost vřeteno / stůl	95 - 485 mm
Výškový posun frézovací hlavy	390 mm
Velikost T-drážky	14 mm
Motor zdvihu	90 W
Jmenovitý výkon S₁ 100%	1,1 / 1,5 kW (400 V)
Výkon - cykl. zátěž S₆ 40%	1,5 / 2,2 kW (400 V)
Rozměry stroje (Š x H x V)*	1140 x 970 x 1460 mm
Hmotnost cca	322 kg

* bez podstavce

Delivery Contents

Rychloupínací sklíčidlo 3 - 16 mm / B 16
Upínací trn MK 4 / B 16
Upínací šroub ve vřeteni M 16
Redukční pouzdro MK 4 / 3
Kombinovaný upínací trn MK 4 / 27 mm
Výškově stavitelný ochranný kryt
Automatický posuv pinoly
Zdvihací motor frézovací hlavy
LED pracovní osvětlení
Digitální zobrazení zdvihu pinoly
Zařízení pro řezání závitů
Lamelový ochranný kryt
Nastavitelná stupnice
Servisní a obslužné nářadí
