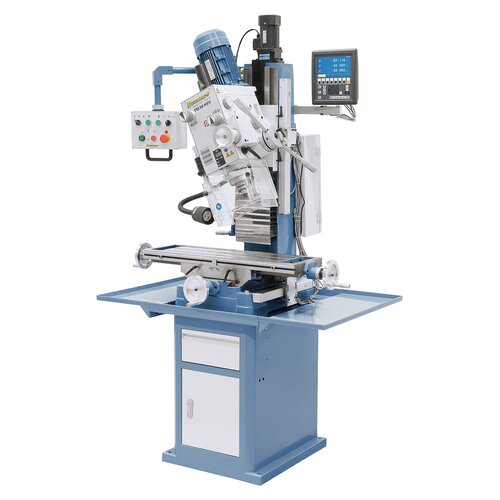

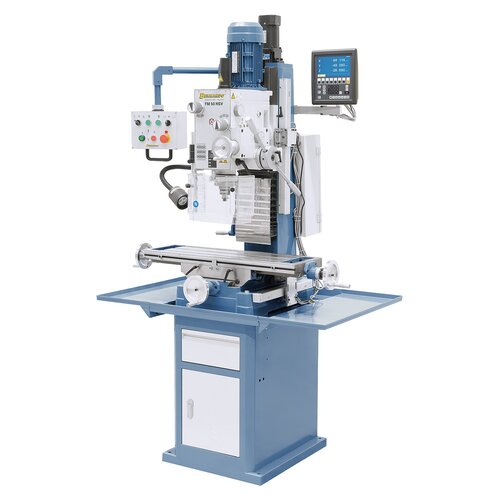

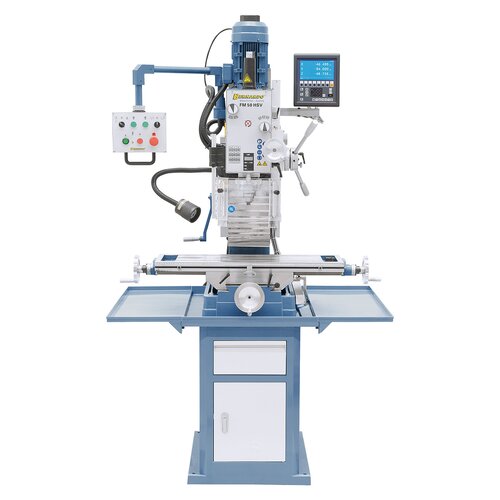

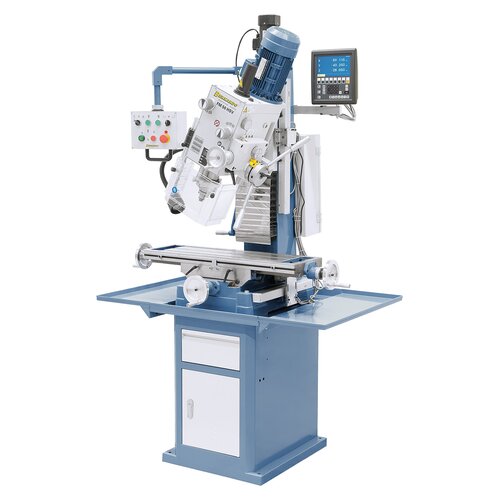

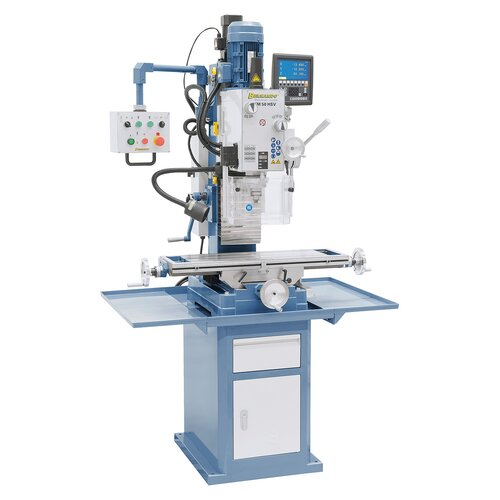

Vrtačko-frézka FM 50 HSV s 3osé digitálního odměřování ES-12 V
product.detail.art-no: 02-1096Vrtačko-frézka FM 50 HSV poskytuje obsluze komfort při ovládání stroje díky výškovému nastavení frézovací hlavy pomocí motoru a digitálnímu ukazateli zdvihu pinoly, stejně jako automatickému posuvu pinoly. Provedení konstrukce předurčuje frézky na provádění modelářských prací, do menších ručních dílen a opravárenských provozů.
4 956,00 €
incl. 20% VATAvailability
Product Properties
- Monohostranné možnosti využití pro frézování drážek, ploch, vyvrtávání, atd
- Dodávána s automatickým posuvem pinoly a zařízením pro řezání závitů

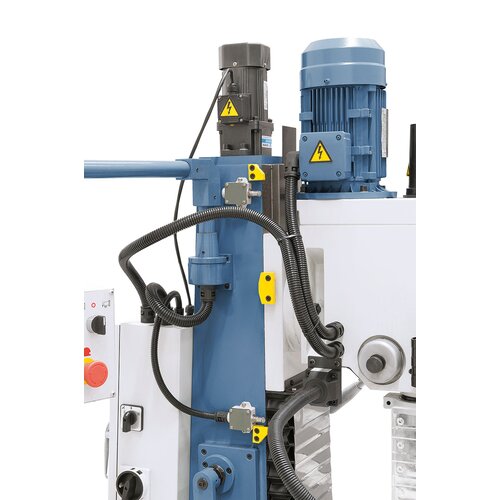

- Výškové nastavení frézovací hlavy pomocí motoru
- Vysoká bezpečnost je zajištěna výškově stavitelným krytem sklíčidla s mikrospínačem
- Klidný chod použitím broušených ozubených kol převodovky běžících v olejové lázni

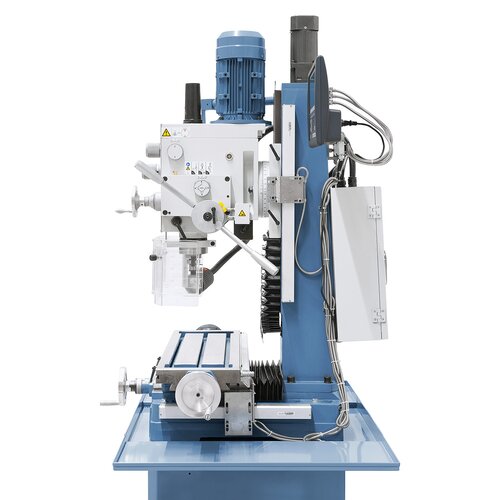

- Frézovací hlavu lze naklápět na obě strany k úhlovému frézování, frézování fazet atd.
- Dodávaný s digitálním ukazatelem posuvu vřetene
- Rybinové vedení v osách x, y, z, s vymezením vůlí klínovými lištami
- Velká stabilita frézovací hlavy v díky rybinovému vedení převodové hlavy
- Přestavení pinoly rukojetí, jemné nastavení ručním kolem
- 2rychlostní motor s vysokým točivým momentem, rozsah otáček 75 - 3200 ot/min
Product Specifications
|
Vrtací výkon v oceli |
32 mm |
|
Vrtací výkon v litině |
40 mm |
|
Frézovací nožová hlava max. |
80 mm |
|
Vyložení |
220 mm |
|
Otáčky vřetene |
(12) 75 – 3200 ot/min |
|
Kužel vřetena |
MK 4 |
|
Zdvih pinoly |
120 mm |
|
Automatický posuv pinoly |
(3) 0,10 / 0,18 / 0,26 mm/ot |
|

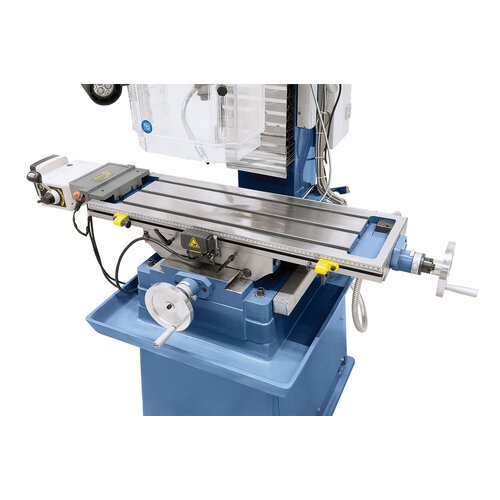

Velikost stolu |
800 x 240 mm |
|
Dráha pojezdu (x / y) |
555 / 205 mm |
|
Naklápěcí frézovací hlava |
-60° až +60° |
|
Vzdálenost vřeteno / stůl |
95 - 485 mm |
|
Výškový posun frézovací hlavy |
390 mm |
|
Velikost T-drážky |
14 mm |
|
Motor zdvihu |
90 W |
|
Jmenovitý výkon S1 100% |
1,1 / 1,5 kW (400 V) |
|
Výkon - cykl. zátěž S6 40% |
1,5 / 2,2 kW (400 V) |
|
Rozměry stroje (Š x H x V)* |
1140 x 970 x 1460 mm |
|
Hmotnost cca |
322 kg |
* bez podstavce
Delivery Contents

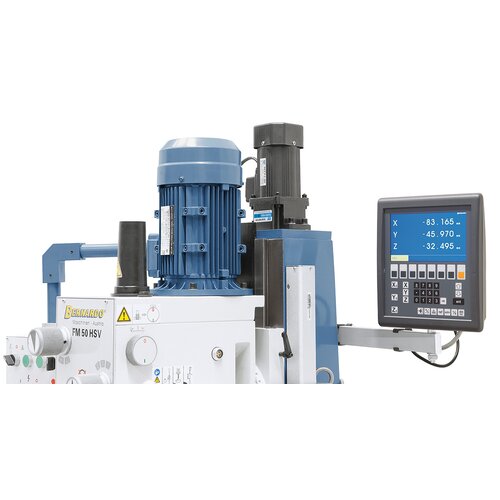

- 3osé digitální odmerování ES-12 V s LCD-displej
- Rychloupínací sklíčidlo 3 - 16 mm / B 16
- Upínací trn MK 4 / B 16
- Upínací šroub ve vřeteni M 16
- Redukční pouzdro MK 4 / 3
- Kombinovaný upínací trn MK 4 / 27 mm
- Výškově stavitelný ochranný kryt
- Automatický posuv pinoly
- Zdvihací motor frézovací hlavy
- LED pracovní osvětlení
- Digitální zobrazení zdvihu pinoly
- Zařízení pro řezání závitů
- Lamelový ochranný kryt
- Nastavitelná stupnice
- Servisní a obslužné nářadí
