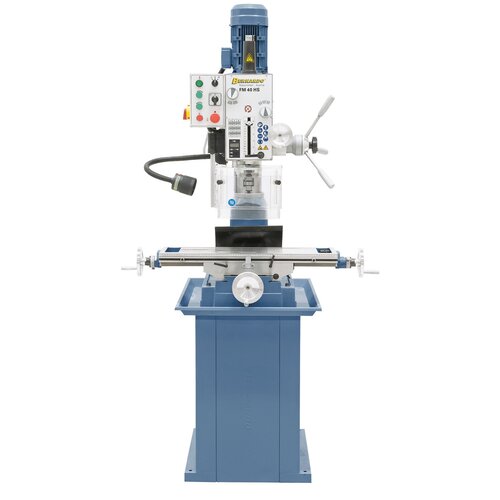

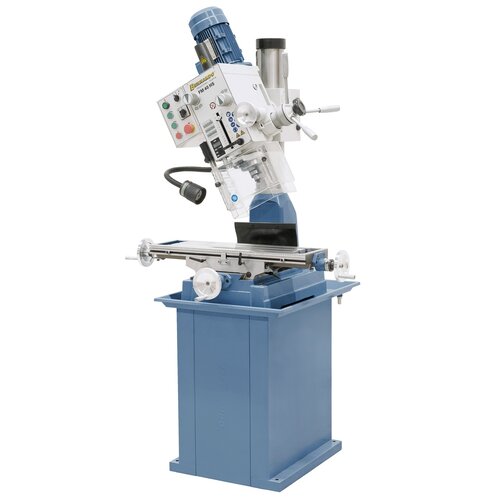

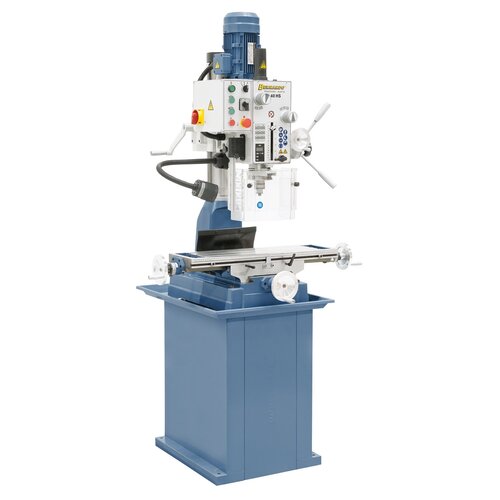

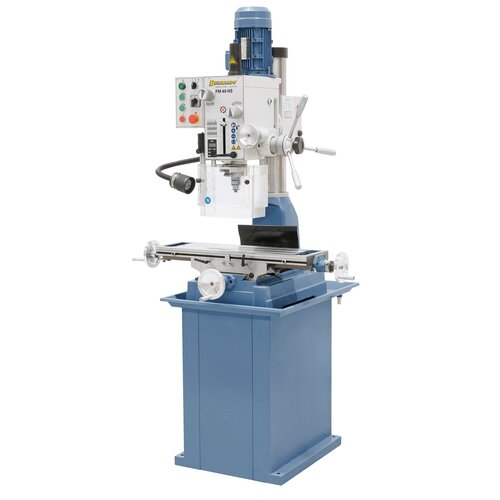

Vrtačko-frézka FM 40 HS
product.detail.art-no: 02-1053S vrtačko - frézku FM 40 HS lze vrtat a frézovat ve vodorovné, svislé a šikmé rovině. Provedení konstrukce předurčuje frézky na provádění modelářských prací, do menších ručních dílen a opravárenských provozů.
2 952,00 €
incl. 20% VATAvailability
Product Properties
- Jednoduchá a rychlá změna otáček řadicí pákou

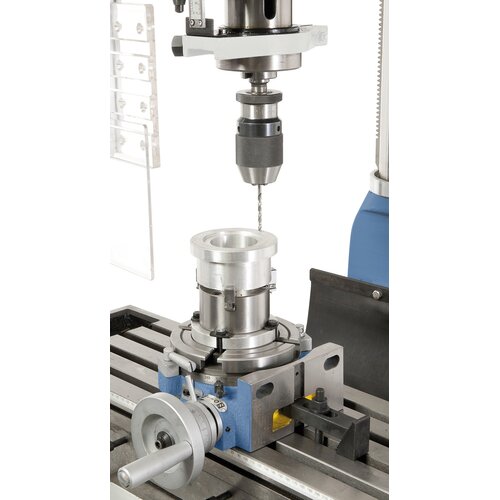

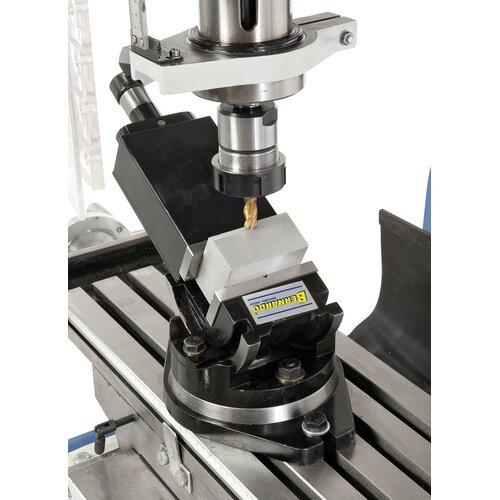

- Mnohostranné možnosti využití k vrtání, frézování, řezání závitů, apod.

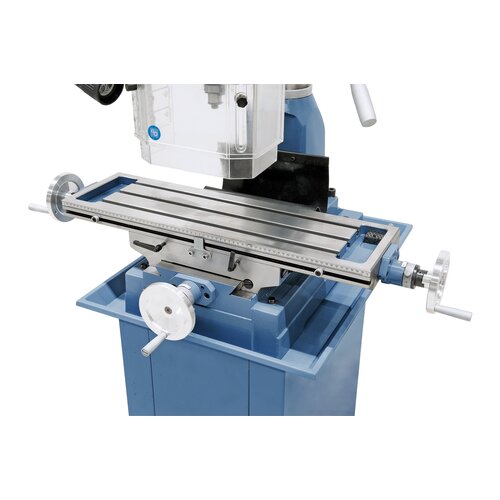

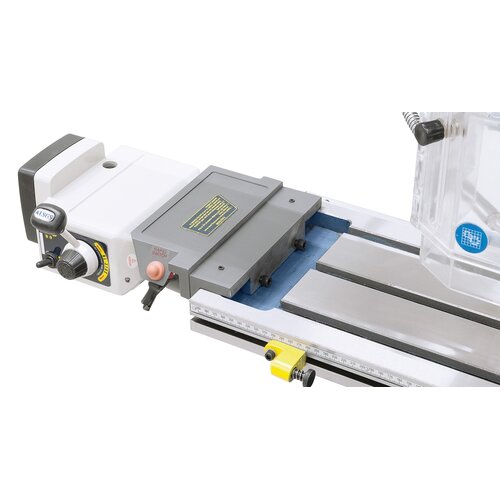

- Masivní a zvětšený křížový stůl s přesně opracovaným povrchem
- Stavitelné klínové lišty u křížového stolu
- Klidný chod použitím broušených ozubených kol převodovky běžících v olejové lázni
- Vysoká přesnost vřetene použitím kuželíkových ložisek
- Pravý a levý směr otáček vřetene vhodný k řezání závitů

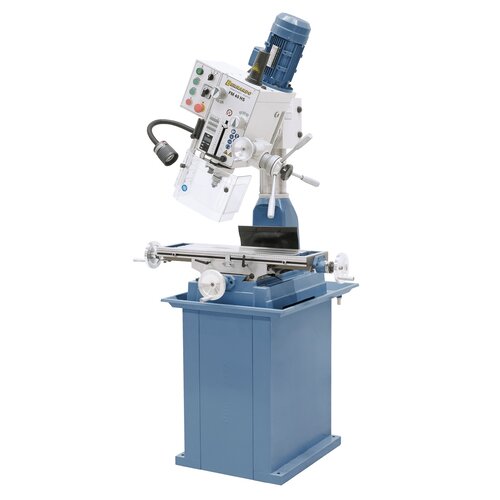

- Hlava převodovky je naklápěcí o 180°, otočná o 360° a výškově stavitelná
- 2rychlostní motor s vysokým točivým momentem, rozsah otáček 75 - 3200 ot/min
- Přestavení pinoly rukojetí, jemné nastavení ručním kolem
Product Specifications
|
Vrtací výkon v oceli |
32 mm |
|
Vrtací výkon v litině |
40 mm |
|
Frézovací nožová hlava max. |
80 mm |
|
Vyložení |
255 mm |
|
Otáčky vřetene |
(12) 75 - 3200 ot/min |
|
Kužel vřetena |
MK 3 |
|
Zdvih pinoly |
120 mm |
|
Velikost stolu / Velikost T-drážky |
730 x 210 mm / 14 mm |
|
Dráha pojezdu (x / y) |
520 mm / 175 mm |
|
Naklápěcí frézovací hlava |
-90° až +90° |
|
Vzdálenost vřeteno / stůl |
135 - 460 mm |
|
Výškový posun frézovací hlavy |
325 mm |
|
Průměr sloupu |
115 mm |
|
Jmenovitý výkon S1 100 % |
1,1 / 1,5 kW (400 V) |
|
Výkon - cykl. zátěž S6 40% |
1,5 / 2,2 kW (400 V) |
|
Rozměry stroje (Š x H x V)* |
1100 x 830 x 1450 mm |
|
Hmotnost cca |
260 kg |
* bez podstavce
Delivery Contents
- Rychloupínací sklíčidlo 1 - 16 mm / B 16
- Upínací trn MK 3 / B 16
- Upínací šroub ve vřeteni M 12
- Redukční pouzdro MK 3 / 2
- Kombinovaný upínací trn MK 3 / 27 mm

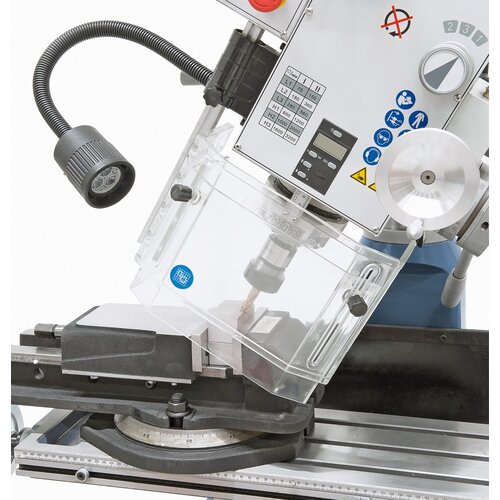

- Výškově stavitelný ochranný kryt
- LED pracovní osvětlení
- Digitální zobrazení zdvihu pinoly

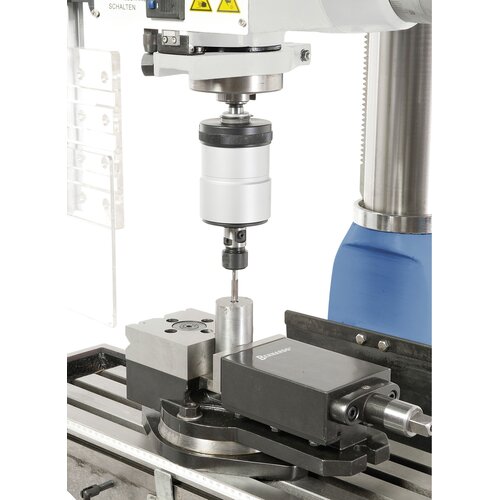

- Zařízení pro řezání závitů
- Nastavitelná stupnice
- Servisní a obslužné nářadí
