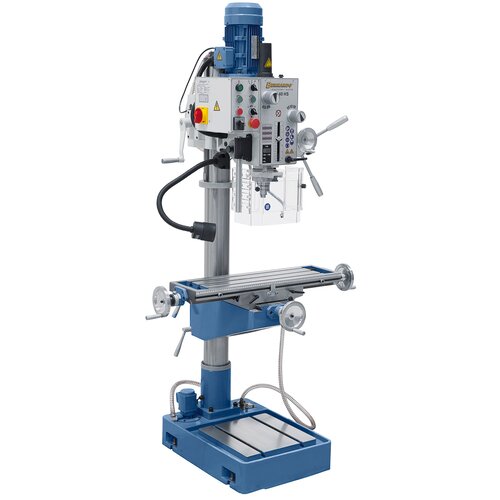

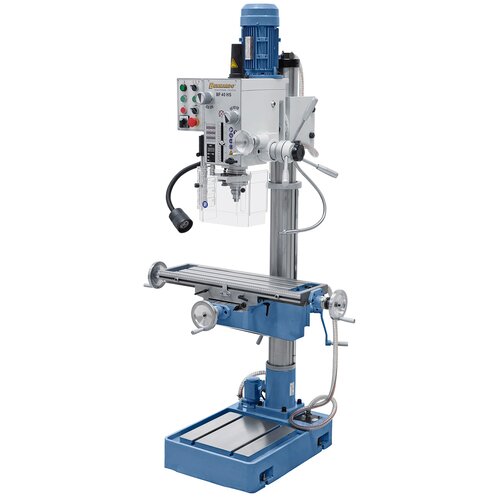

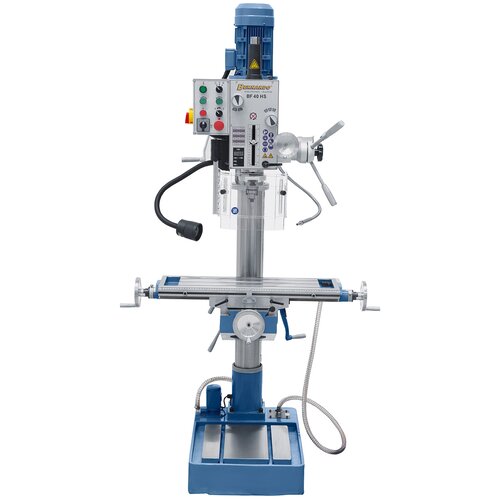

Vrtačko-frézka BF 40 HS
product.detail.art-no: 02-1098Vrtačko - frézka BF 40 HS je vhodná pro malé vrtací a frézařské práce. Díky své otočné a naklápěcí hlavě převodovky jí využijou zejména modeláři, malé opravárenské provozy, mechanické dílny a vzdělávací zařízení.
3 756,00 €
incl. 20% VATAvailability
Product Properties
- Mnohostranné možnosti využití k vrtání, frézování, řezání závitů, apod.

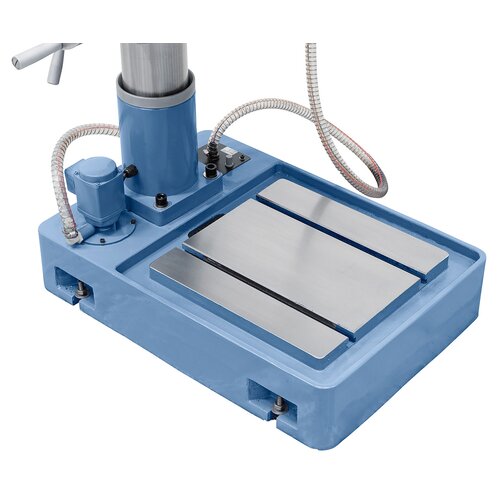

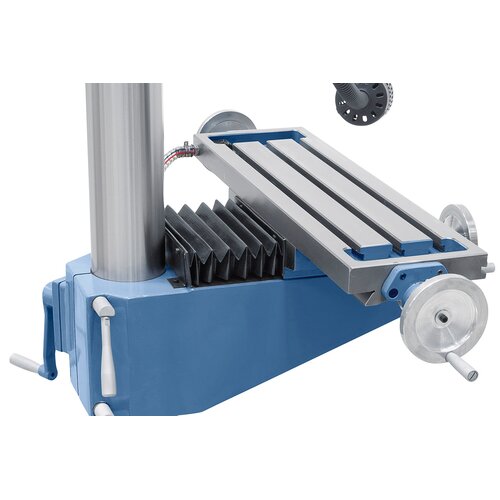

- Opracovaná základna stroje pro upínání obzvlášť vysokých obrobků
- Klidný chod použitím broušených ozubených kol převodovky běžících v olejové lázni
- 12 rychlostí s výkonným 2stupňovým hnacím motorem
- Směr otáčení vřetene vpravo-vlevo pro řezání závitů

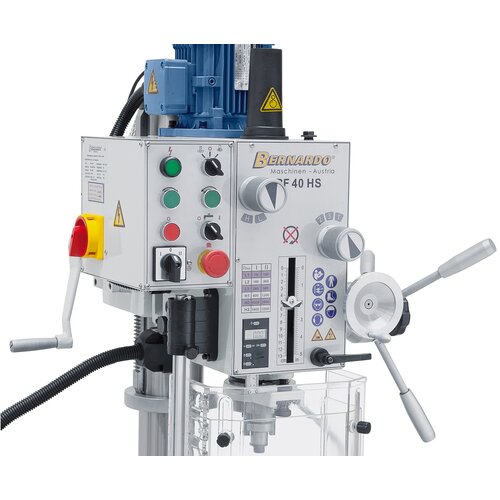

- Jednoduchá a rychlá změna otáček řadicí pákou

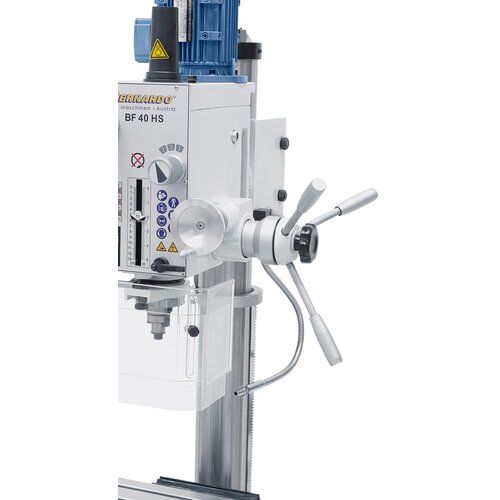

- Hlava převodovky je naklápěcí o 180°, otočná o 360° a výškově stavitelná
- Přestavení pinoly rukojetí, jemné nastavení ručním kolem
Product Specifications
|
Vrtací výkon v oceli |
32 mm |
|
Vrtací výkon v litině |
40 mm |
|
Frézovací nožová hlava max. |
80 mm |
|
Vyložení |
280 mm |
|
Otáčky vřetene |
(12) 75 – 3200 ot/min |
|
Kužel vřetena |
MK 4 |
|
Zdvih pinoly |
120 mm |
|

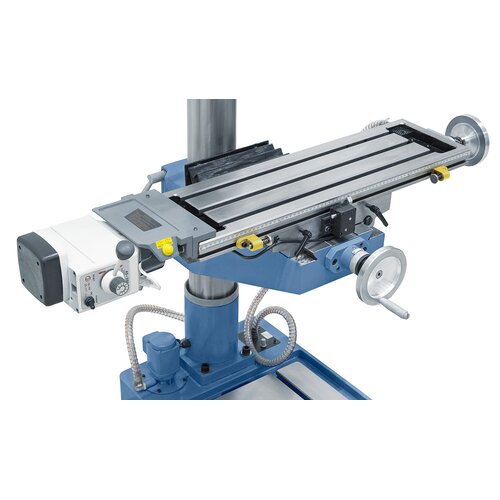

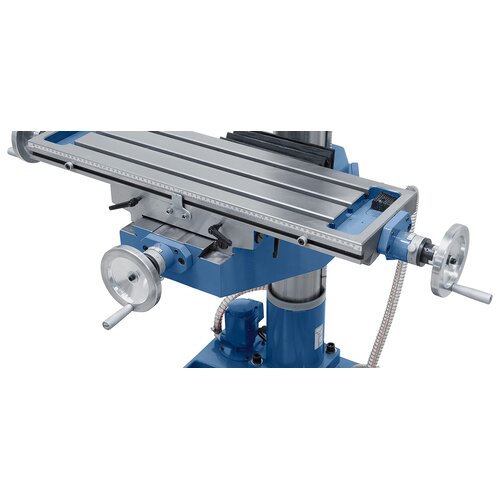

Velikost stolu |
730 x 210 mm |
|
Velikost T-drážky |
14 mm |
|
Vzdálenost vřeteno / stůl max. |
640 mm |
|
Vzdálenost vřeteno / základna max. |
1185 mm |
|
Dráha pojezdu (x / y) |
480 / 210 mm |
|
Naklápěcí frézovací hlava |
-90° až +90° |
|
Výškový posun frézovací hlavy |
265 mm |
|
Průměr sloupu |
115 mm |
|
Základová deska |
365 x 375 mm |
|
Jmenovitý výkon S1 100% |
1,1 / 1,5 kW (400 V) |
|
Výkon - cykl. zátěž S6 40% |
1,5 / 2,2 kW (400 V) |
|
Rozměry stroje (Š x H x V) |
1070 x 800 x 2060 mm |
|
Hmotnost cca |
360 kg |
Delivery Contents
- Rychloupínací sklíčidlo 1 - 16 mm / B 16
- Upínací trn MK 4 / B 16
- Upínací šroub M 16 ve vřeteni
- Redukční pouzdro MK 4 / 3
- Kombinovaný upínací trn MK 4 / 27 mm
- Výškově stavitelný ochranný kryt
- Digitální zobrazení zdvihu pinoly
- Zařízení pro řezání závitů
- Chladicí zařízení
- LED pracovní osvětlení
- Nastavitelná stupnice
- Servisní a obslužné nářadí
