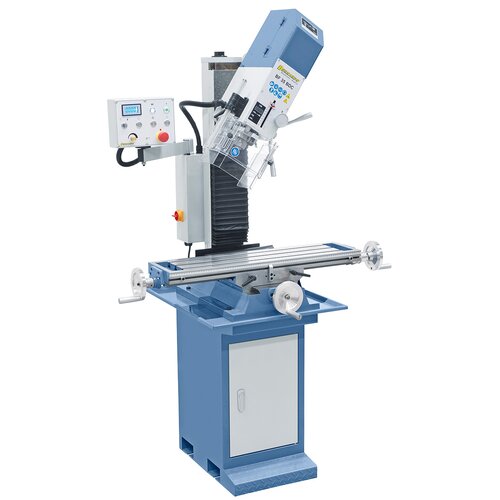

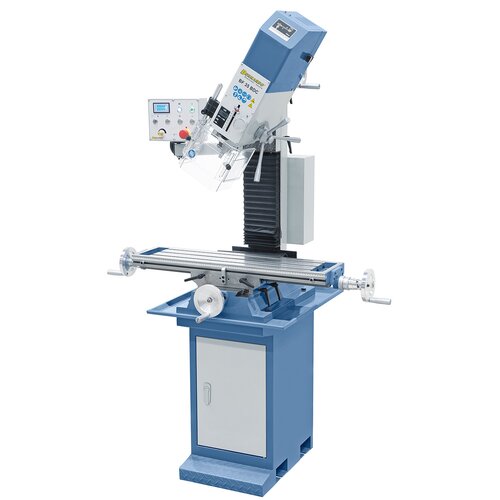

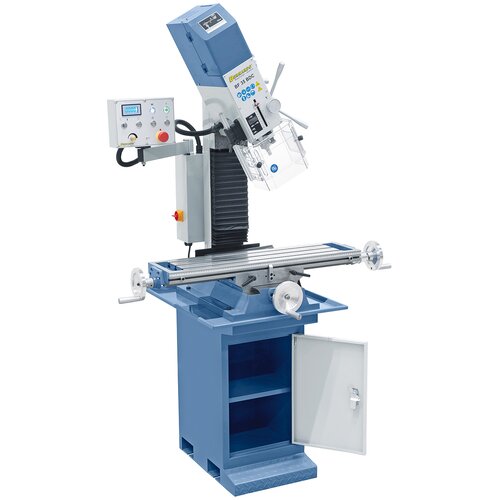

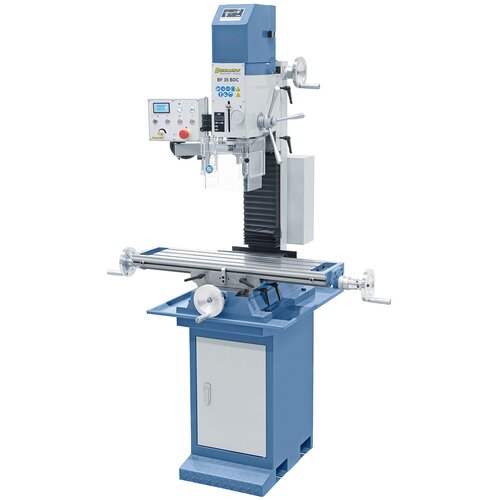

Vrtačko-frézka BF 35 BDC
product.detail.art-no: 02-1115Vrtací a frézovací stroj BF 35 BDC je díky svým vysokým otáčkám až 3000 ot/min, výkonnému hnacímu motoru (1,5 kW) a kuželu vřetena MK 3 ideálním modelem pro náročné uživatele. Pro snížení výrobních dob lze tento model dodat také s 3osým odměřováním polohy a plynule regulovatelným posuvem frézovacího stolu.
3 264,00 €
incl. 20% VATAvailability
Product Properties
- Model lze dodat i s plynulým posuvem frézovacího stolu a 3osým digitálním zobrazením (Obj.č. 02-1117)
- Variabilní nastavení otáček, otáčky lze plynule přizpůsobovat obrobku
- Všestranné možnosti využití, například frézování zářezů, rovinné frézování, vyvrtávání,...

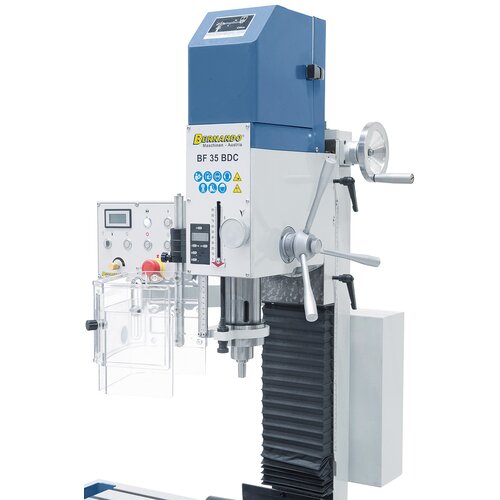

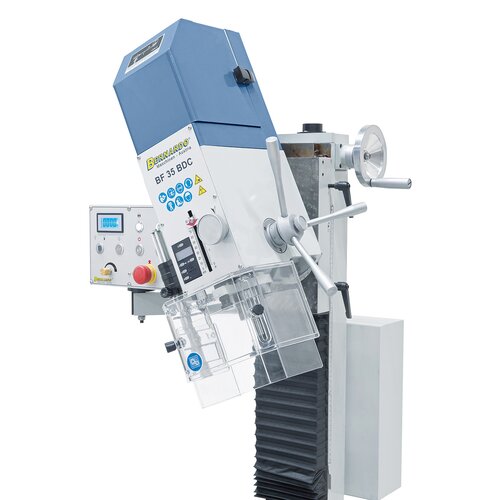

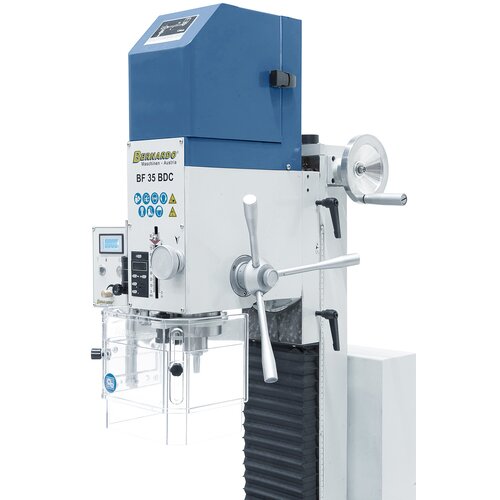

- Oboustranně naklápěcí frézovací hlava pro vrtání pod úhlem, frézování úkosů, srážení hran, atd.

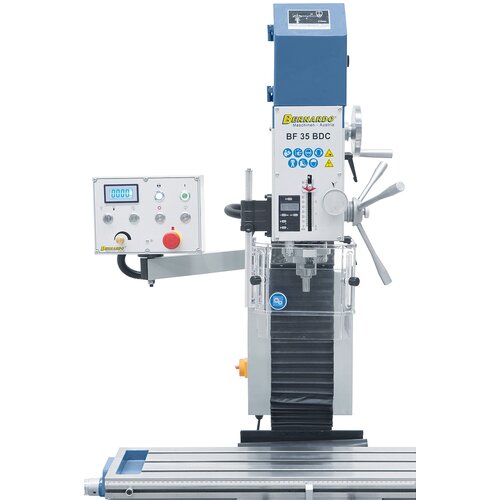

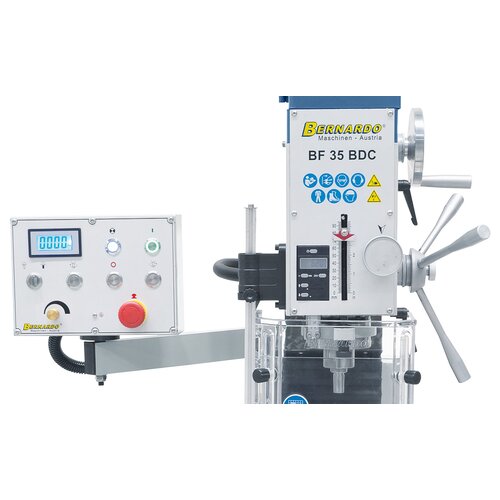

- Součástí dodávky je digitální zobrazení otáček a hloubky vrtání
- Sériově dodáváno se směrem otáčení vpravo-vlevo, ideální pro řezání závitů

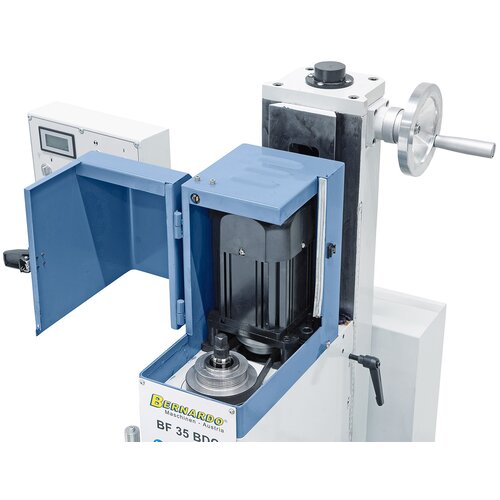

- Stejnosměrný motor s optimálním kroutícím momentem i v nižších otáčkách
- Rybinové vedení v osách x, y, z, s vymezením vůlí klínovými lištami
- Uložení vřetene v přesných ložiscích zajišťuje velmi nízkou házivost (≤ 0,015 mm)

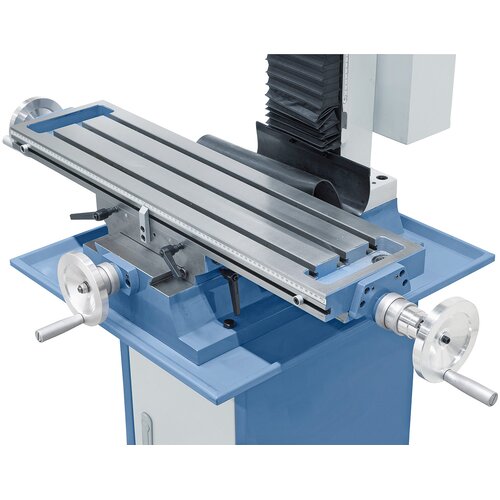

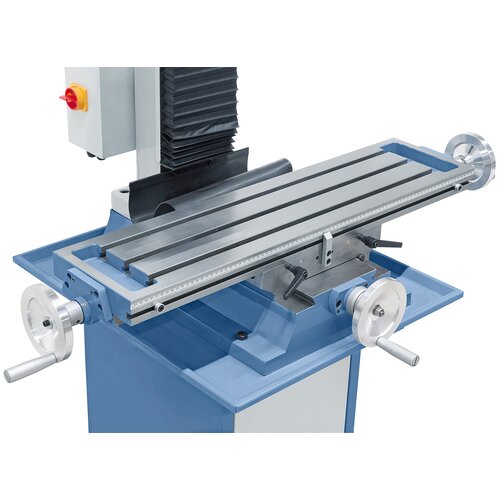

- Rozměrný křížový stůl s T-drážkami a přesně opracovaným povrchem
Product Specifications
|
Vrtací výkon v oceli |
35 mm |
|
Čelní fréza max. |
75 mm |
|
Stopková fréza max. |
25 mm |
|
Řezání závitů max. |
M 20 |
|
Vyložení |
190 mm |
|
Vzdálenost vřetena / stolu min./max. |
90 – 440 mm |
|
Zdvih pinoly |
90 mm |
|
Otáčky vřetene, plynule
|
100 – 1500 / 200 – 3000 ot/min |
|
Kužel vřetena |
MK 3 |
|
Velikost stolu |
840 x 210 mm |
|
Dráha pojezdu (x / y)
|
535 / 225 mm |
|
Naklápěcí frézovací hlava |
-90° až +90° |
|
Výškový posun frézovací hlavy
|
350 mm |
|
Velikost T-drážky
|
14 mm |
|
Jmenovitý výkon S1 100 % |
1,5 kW / 230 V |
|
Výkon - cykl. zátěž S6 40% |
2,2 kW / 230 V |
|
Rozměry stroje (Š x H x V)*
|
1180 x 710 x 1220 mm |
|
Hmotnost cca
|
210 kg |
* bez podstavce
Delivery Contents
- Zubové sklíčidlo 3 - 16 mm / B 16
- Upínací trn MK 3 / B 16
- Upínací šroub M 12 ve vřeteni
- Digitální zobrazení počtu otáček
- Digitální zobrazení zdvihu pinoly
- EMV filtr podle normy CE
- Výškově stavitelný ochranný kryt
- Zařízení pro řezání závitů
- Servisní a obslužné nářadí
