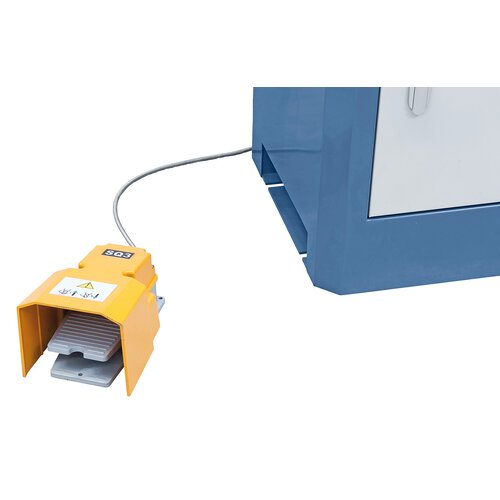

Sériově dodáváno s nožním pedálem pro změnu směru otáčení při řezání závitu

Rybinové vedení v osách x, y, z, seřiditelné prostřednictvím klínových lišt

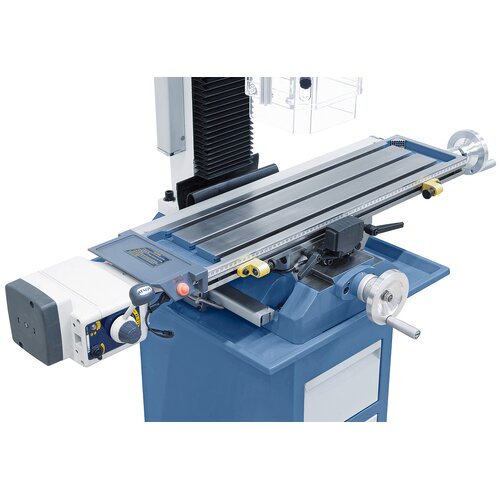

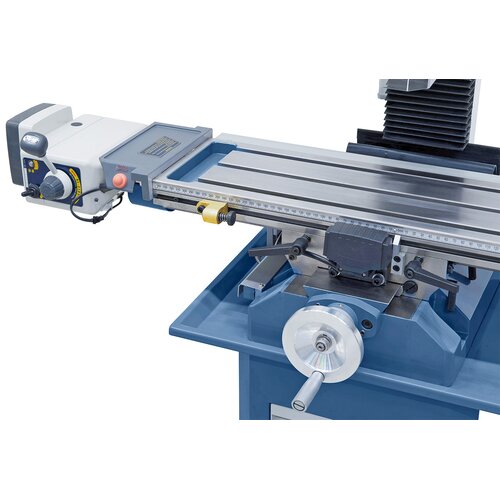

Součástí dodávky je posuv v ose x AL 280 D

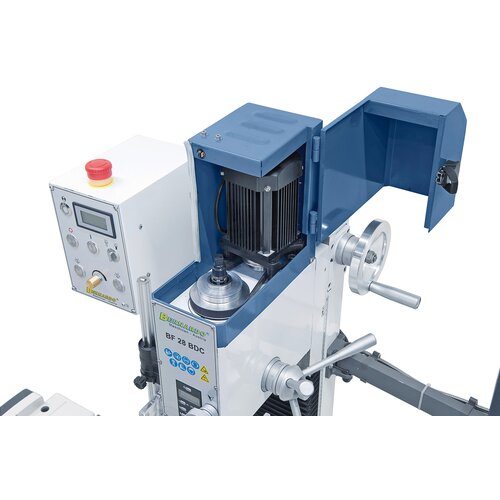

Použitím vyvážených řemenic je zajištěn velmi klidný chod

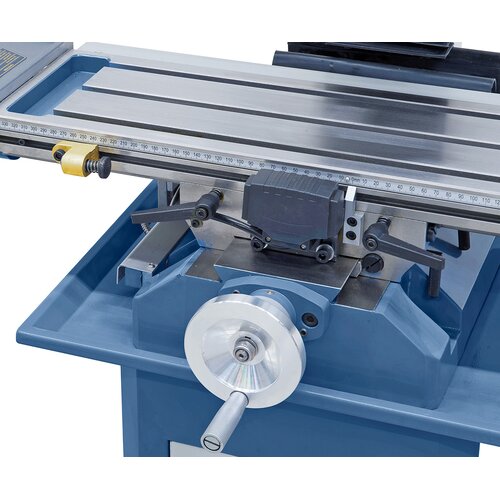

Křížový stůl s přesně obrobeným povrchem a se 3mi T-drážkami

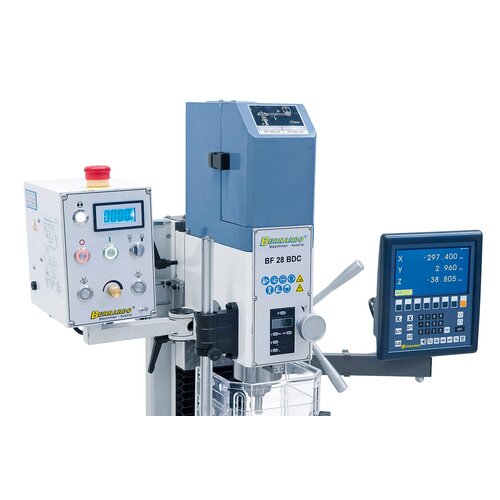

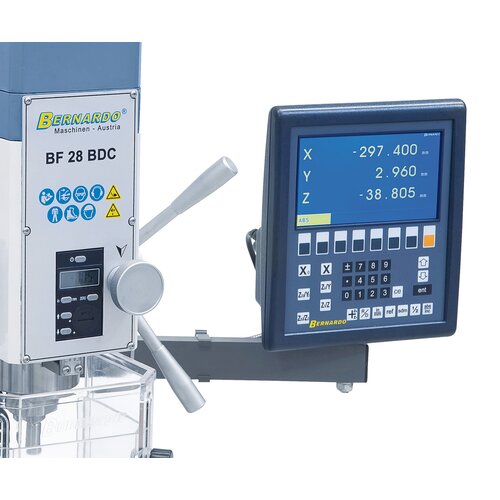

Digitální zobrazení Bernardo ES-12 V pro osu x, y a z je součástí dodávky.

Součástí dodávky je digitální zobrazení otáček a hloubky vrtání

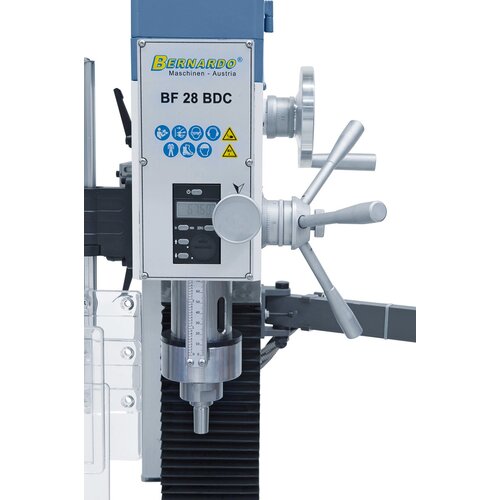

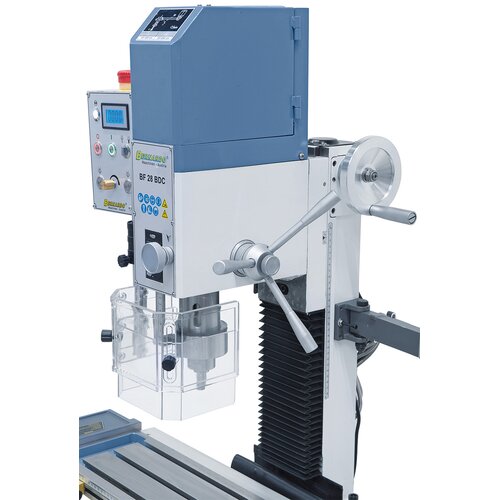

Hvězdicová rukojeť dimenzovaná pro snadný přísuv pinoly při vrtání, ruční kolo k jemnému přísuvu při frézování

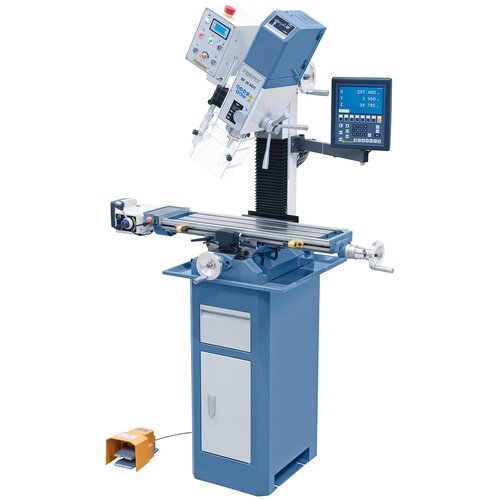

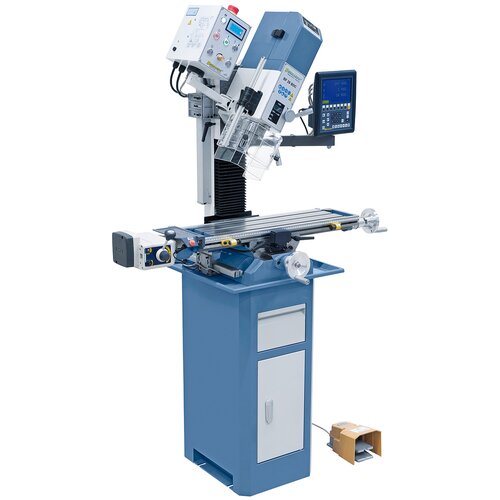

Frézovací hlava lze oboustranně naklápět v úhlu od -90° do +90°

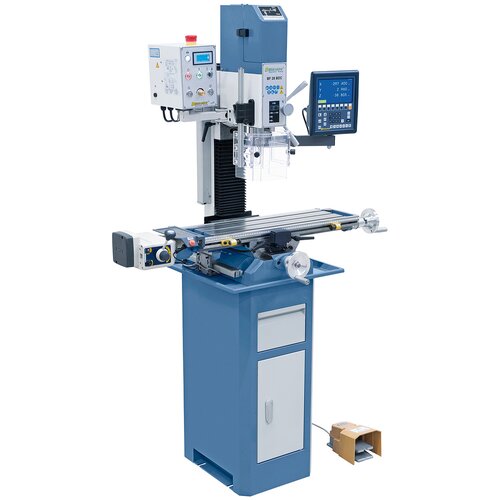

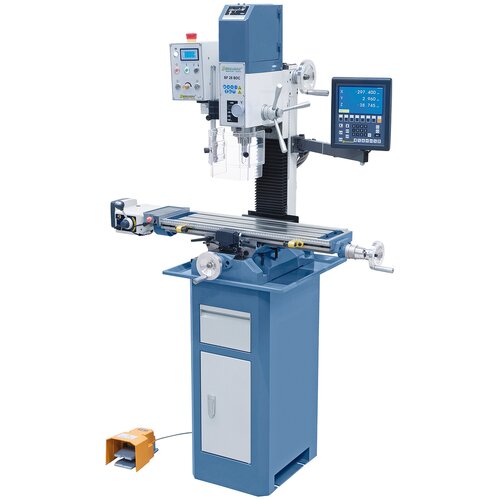

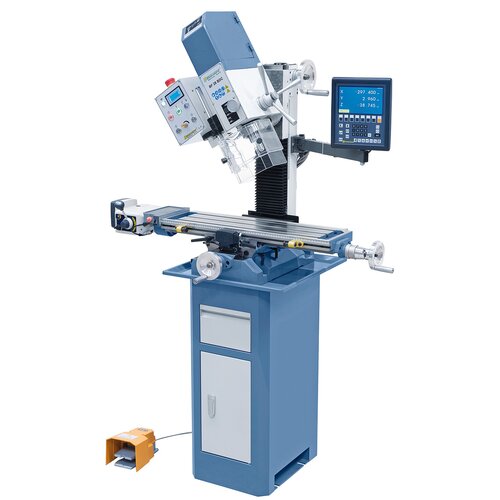

Vrtačko-frézka BF 28 BDC s posuvem frézovacího stolu a 3osé digitálního odměřování ES-12 V

product.detail.art-no: 02-1114

Zu Favoriten hinzufügen Zur Vergleichsliste hinzufügen

Vrtací a frézovací stroj BF 28 BDC je standardně vybaven vysoce kvalitním stejnosměrným motorem. Mezi hlavní přednosti stroje patří vysoký točivý moment v dolním rozsahu otáček a téměř konstantní otáčky při zatížení. Tento model je vhodný pro použití převážně u profesionálních uživatelů, v modelářství a ve vzdělávacích zařízeních.

3 384,00 €

incl. 20% VAT

Availability

In Stock

Deliverable in 2-3 business days

Product Properties

Variabilní nastavení otáček, otáčky lze plynule přizpůsobovat obrobku
Všestranné možnosti využití, například prořezávání frézou, rovinné frézování, vybrušování vřetenem,...
Součástí dodávky je digitální zobrazení otáček a hloubky vrtání
Sériově dodáváno s nožním pedálem pro změnu směru otáčení při řezání závitu
Oboustranně naklápěcí frézovací hlava pro vrtání pod úhlem, frézování úkosů, srážení hran, atd.
Stejnosměrný motor s optimálním kroutícím momentem i v nižších otáčkách
Rybinové vedení v osách x, y, z, s vymezením vůlí klínovými lištami
Uložení vřetene v přesných ložiscích zajišťuje velmi nízkou házivost (≤ 0,015 mm)
Rozměrný křížový stůl s T-drážkami a přesně opracovaným povrchem
Přestavení pinoly rukojetí, jemné nastavení ručním kolem

Product Specifications

Vrtací výkon v oceli	28 mm
Čelní fréza max.	63 mm
Stopková fréza max.	20 mm
Řezání závitů max.	M 12
Vyložení	175 mm
Vzdálenost vřetena / stolu min./max.	75 – 365 mm
Zdvih pinoly	67 mm
Otáčky vřetene, plynule	100 – 1500 / 200 – 3000 ot/min
Kužel vřetena	MK 3
Velikost stolu	700 x 180 mm
Dráha pojezdu (x / y)	500 / 215 mm
Naklápěcí frézovací hlava	-90° až +90°
Výškový posun frézovací hlavy	290 mm
Velikost T-drážky	12 mm
Jmenovitý výkon S₁ 100 %	0,75 kW / 230 V
Výkon - cykl. zátěž S₆ 40%	1,1 kW / 230 V
Rozměry stroje (Š x H x V)*	970 x 605 x 1040 mm
Hmotnost cca	130 kg

* bez podstavce

Delivery Contents

3osé digitální odměřování ES-12 V s LCD displejem
Automatický posuv frézovacího stolu AL 280 D pro osu x
Zubové sklíčidlo 3 - 16 mm / B 16
Trn vrtacího sklíčidla MK 3 / B 16
Upínací vřeteno M 12
Digitální ukazatel otáček
Digitální zobrazení hloubky vrtání
EMV filtr podle normy CE
Výškově nastavitelný ochranný kryt
Nožní pedál
Zařízení pro řezání závitů
Nářadí k obsluze
