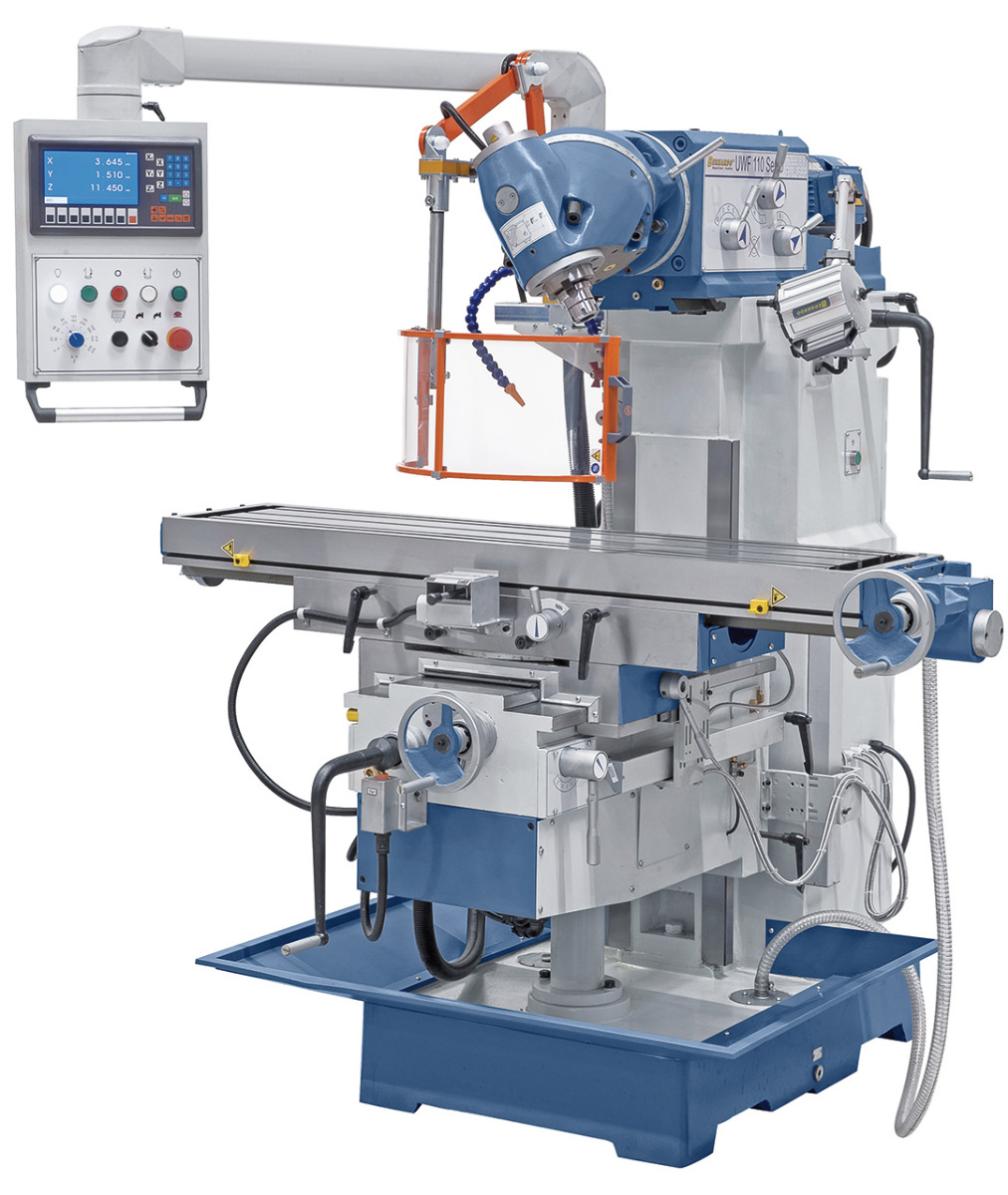

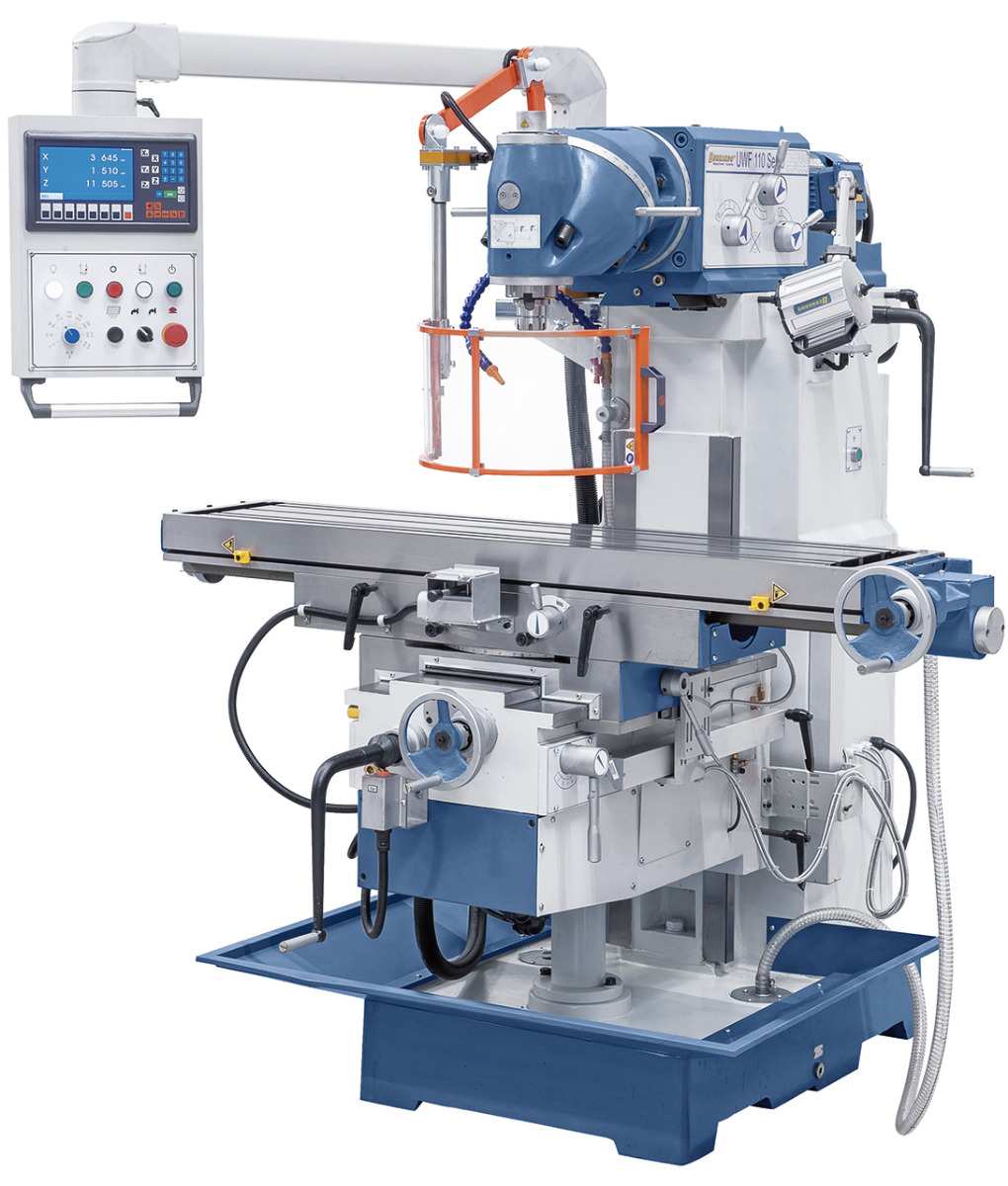

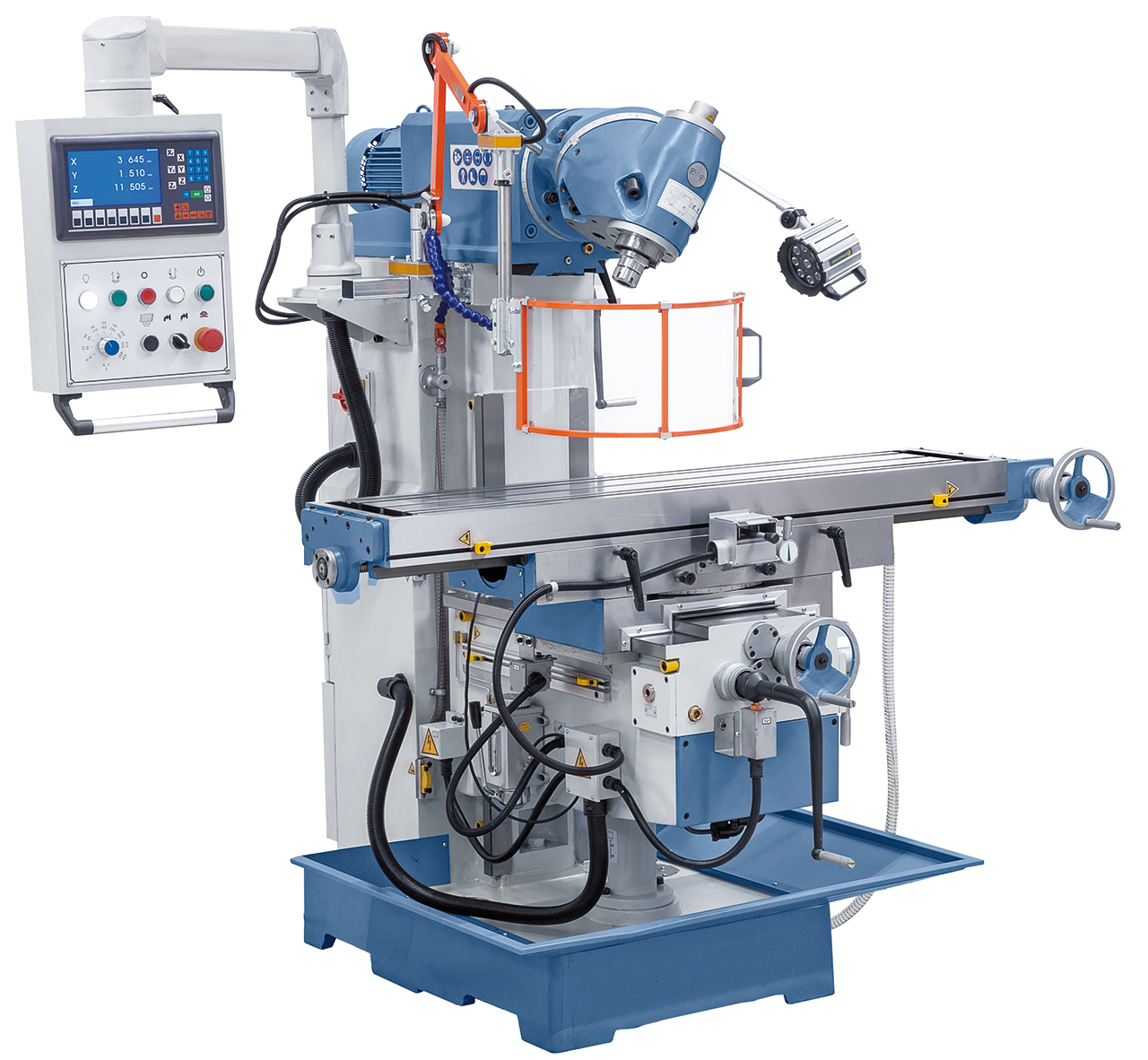

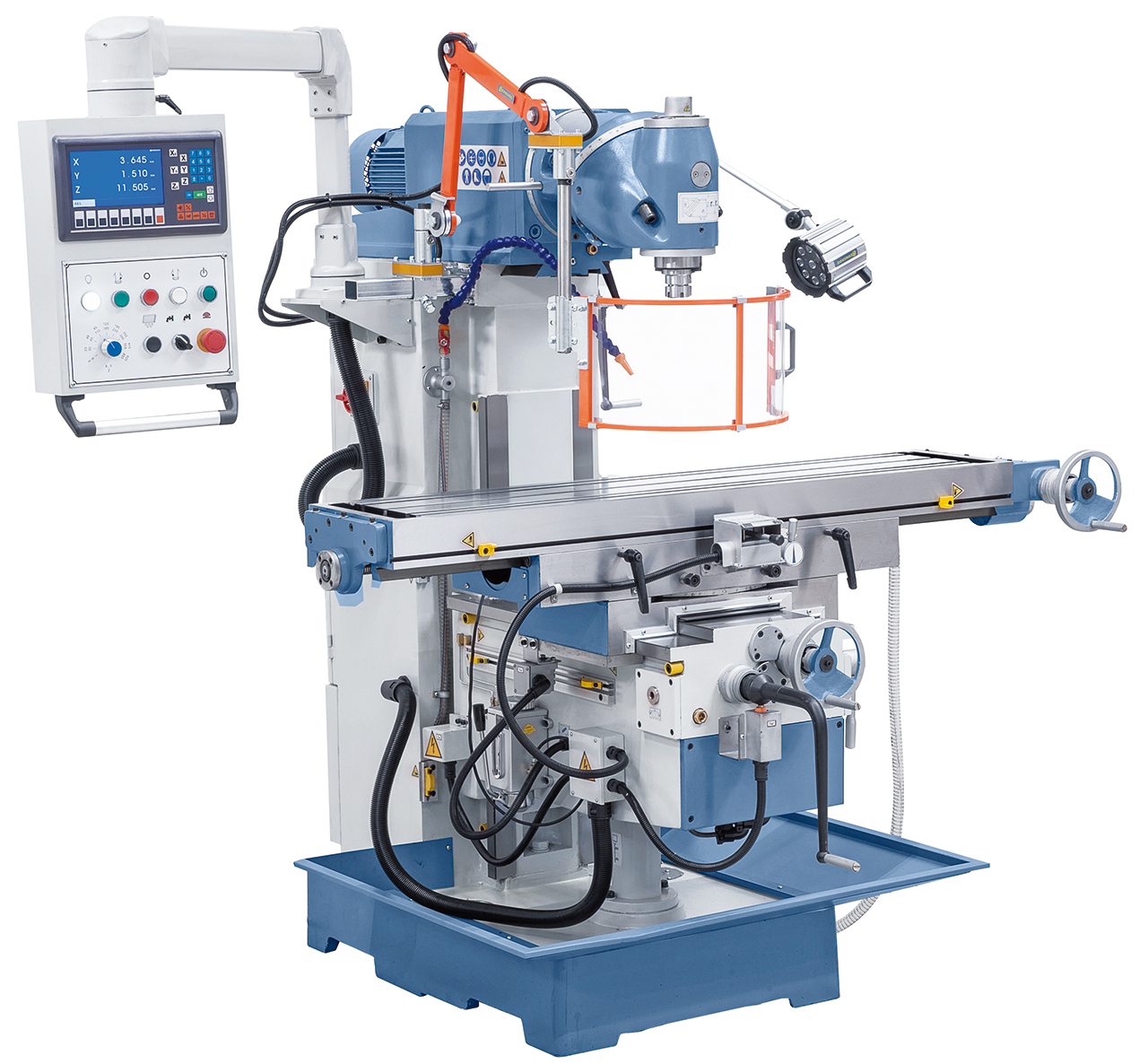

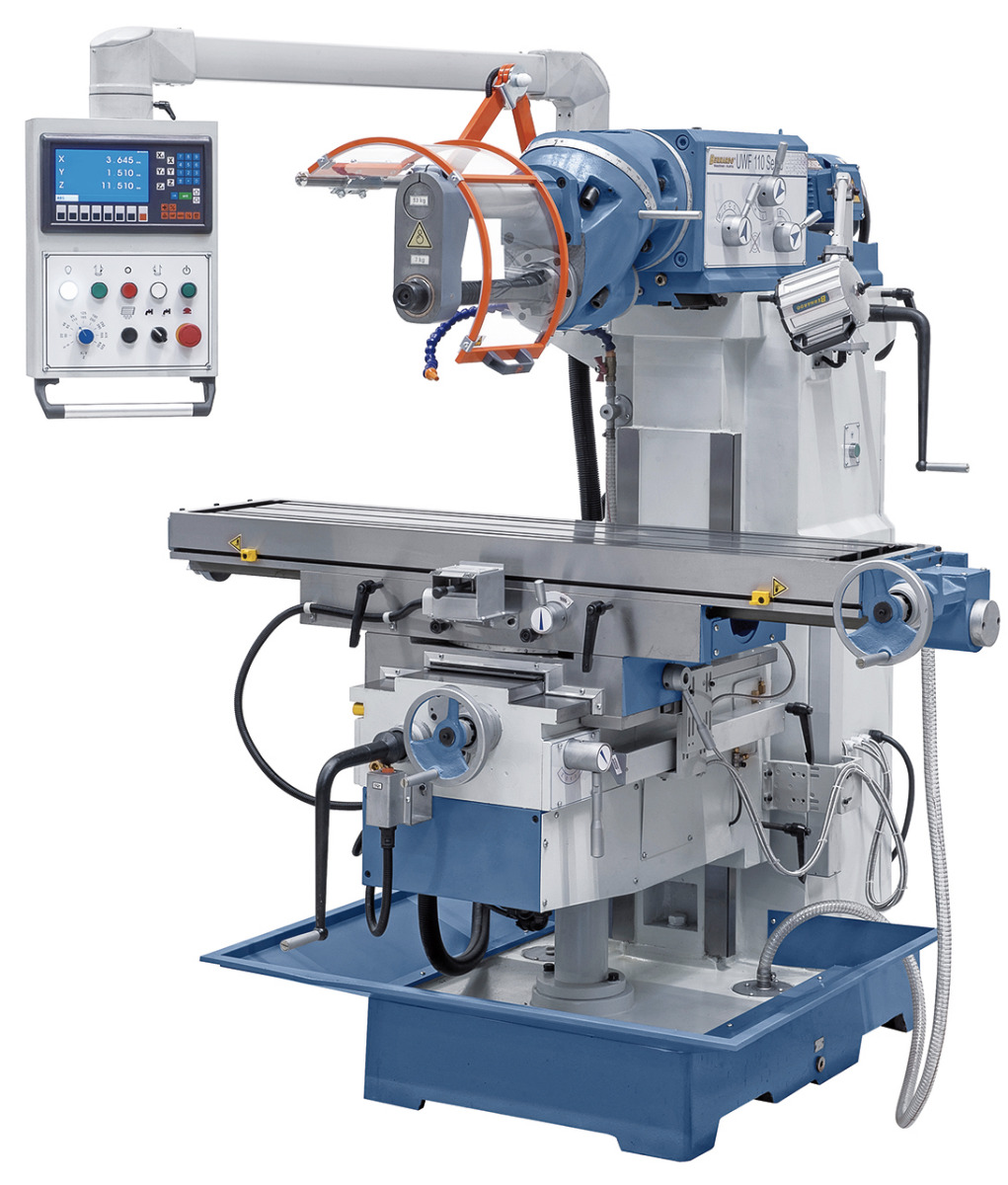

Univerzální frézky UWF 110 Servo - 1000 vč. 3osé digitální odměřování ES-12 H
product.detail.art-no: 02-1282XL0Univerzální frézka UWF 110 Servo je vhodná k provádění lehkých a středně těžkých frézovacích operací. Pro jednoduchost obsluhy a univerzálnost použití nachází uplatnění v opravárenských dílnách, v dílnách malých soukromých firem při opraco -vání menších a středně rozměrných obrobků. Hlavní přednosti stroje jsou naklápěcí pracovní stůl, rovinné vedení v osách y, z a servopohon posuvů s rychloběhem pro všechny osy.
19 452,00 €
incl. 20% VATAvailability
Product Properties
- Masivní provedení vodících ploch v osách y, z zajišťuje zvýšenou stabilitu
- 8 automatických posuvů s rychloposuvem pro všechny osy poháněné servomotorem

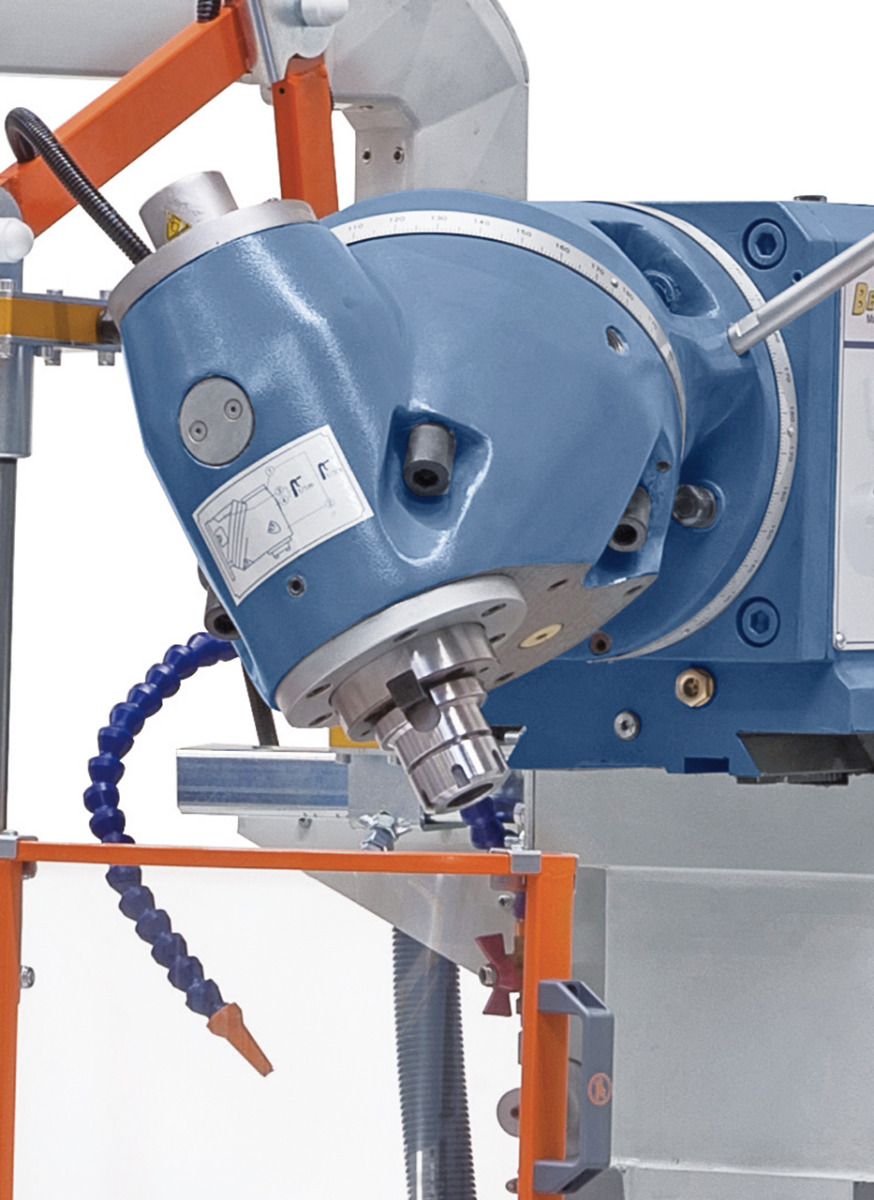

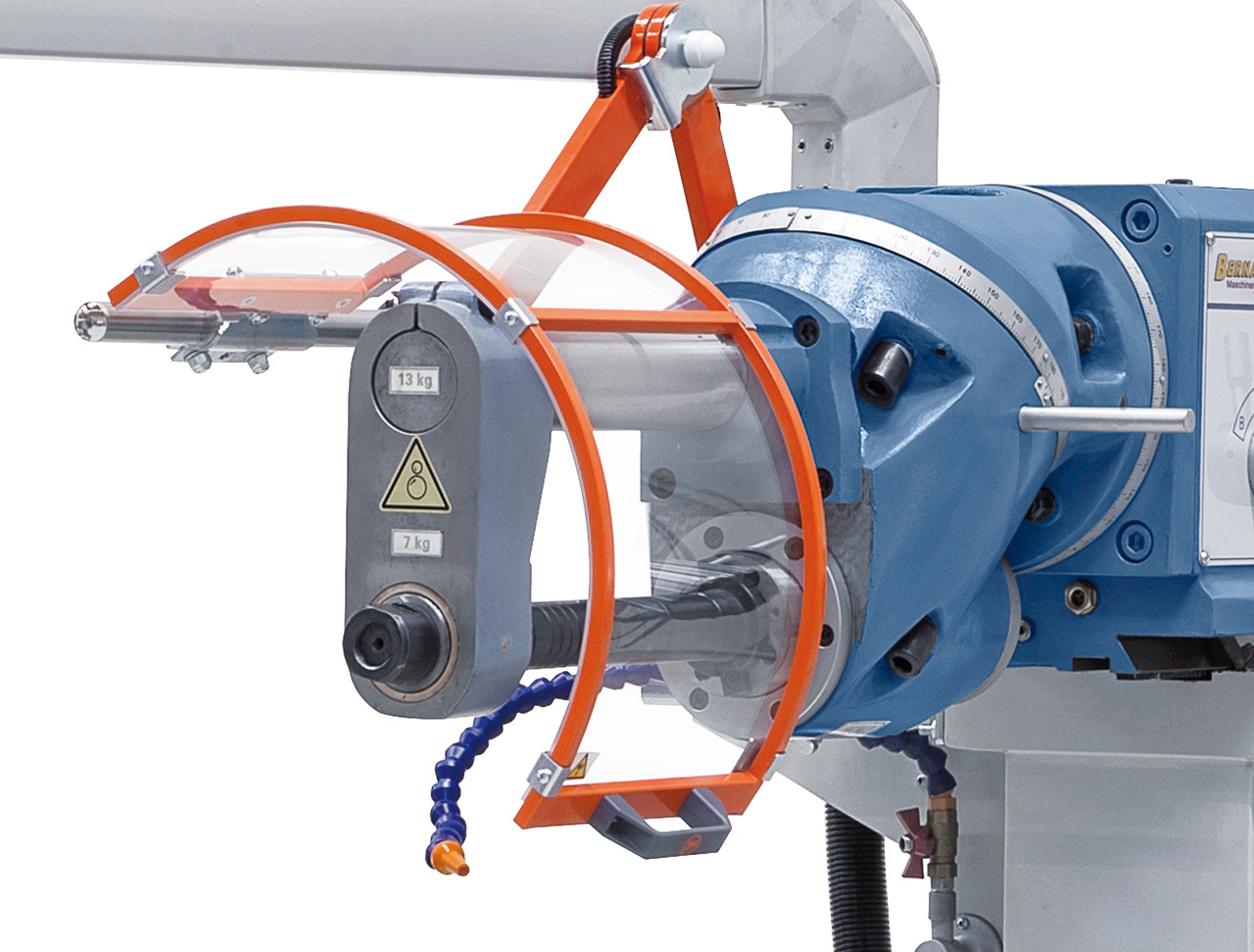

- Univerzální frézovací hlava systému „Huron“, stavitelná do všech poloh s libovolným úhlem

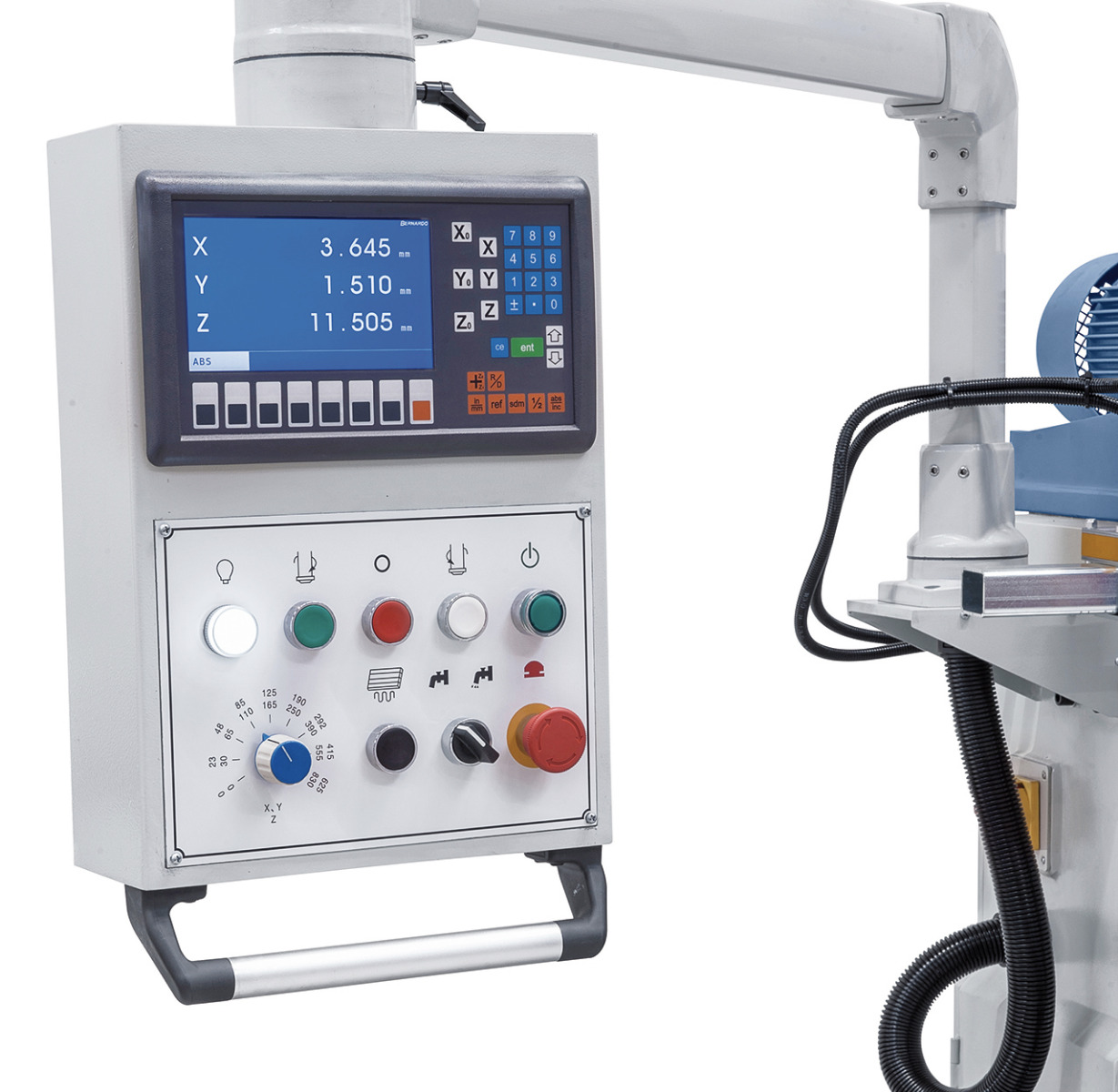

- Posuvný a otočný ovládací panel s ergonomicky umístěnými ovládacími prvky
- Základna stroje je odlita z litiny a snižuje vibrace při obrábění
- Klidný chod použitím broušených ozubených kol převodovky běžících v olejové lázni

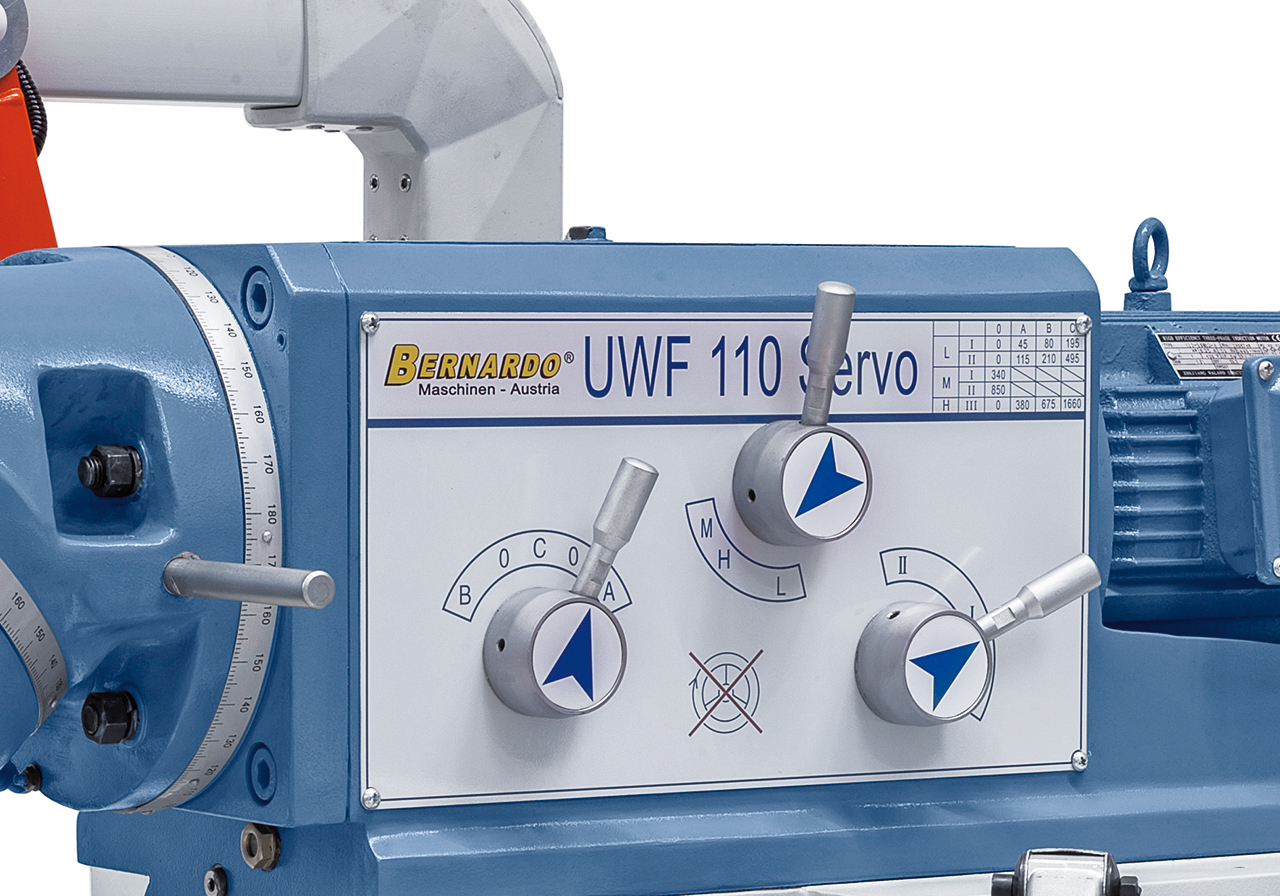

- Horní rameno s přehledně uspořádaným řazením změn otáček vřetene
- Digitální odměřování pro osy x, y, z v základní výbavě

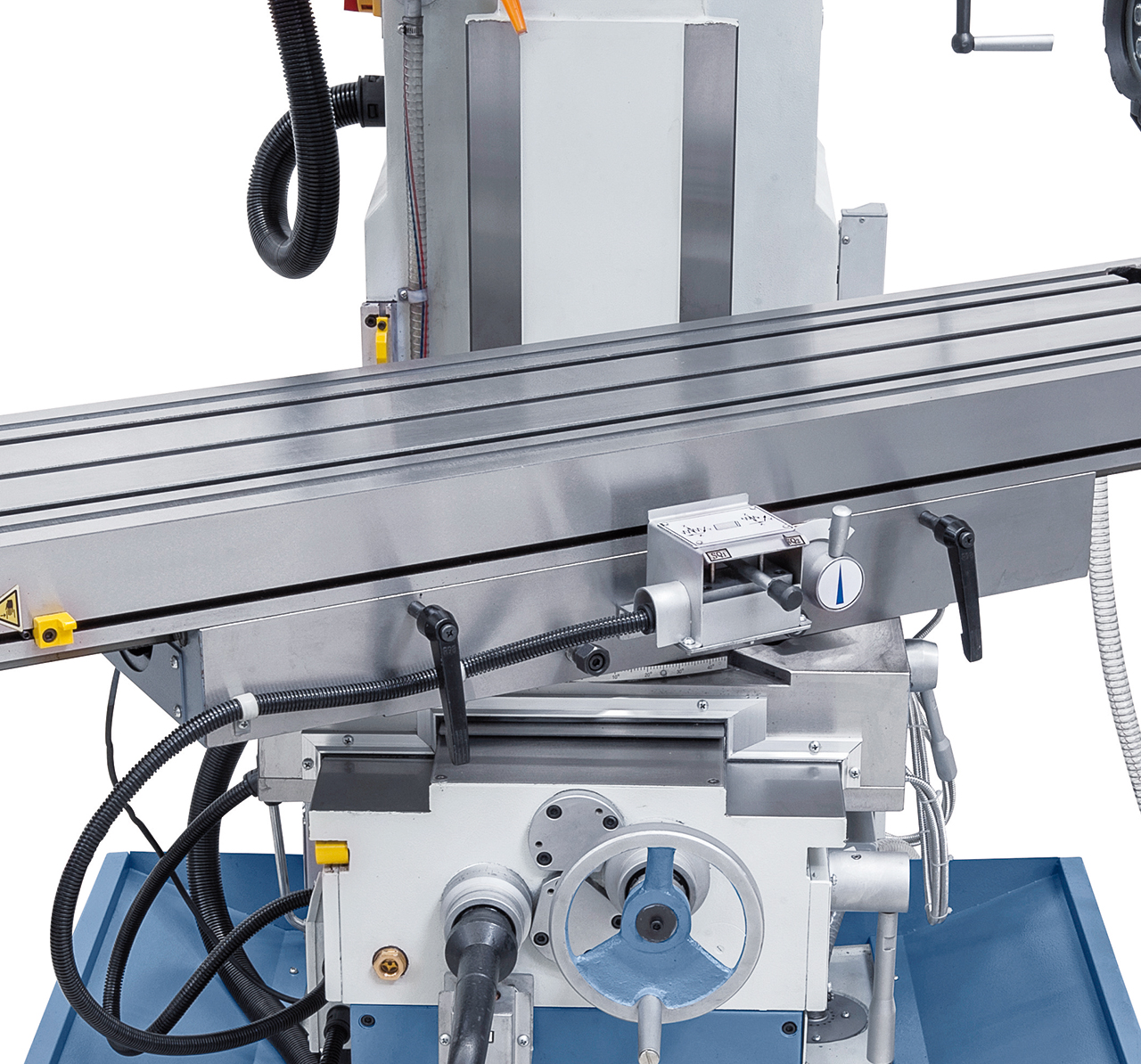

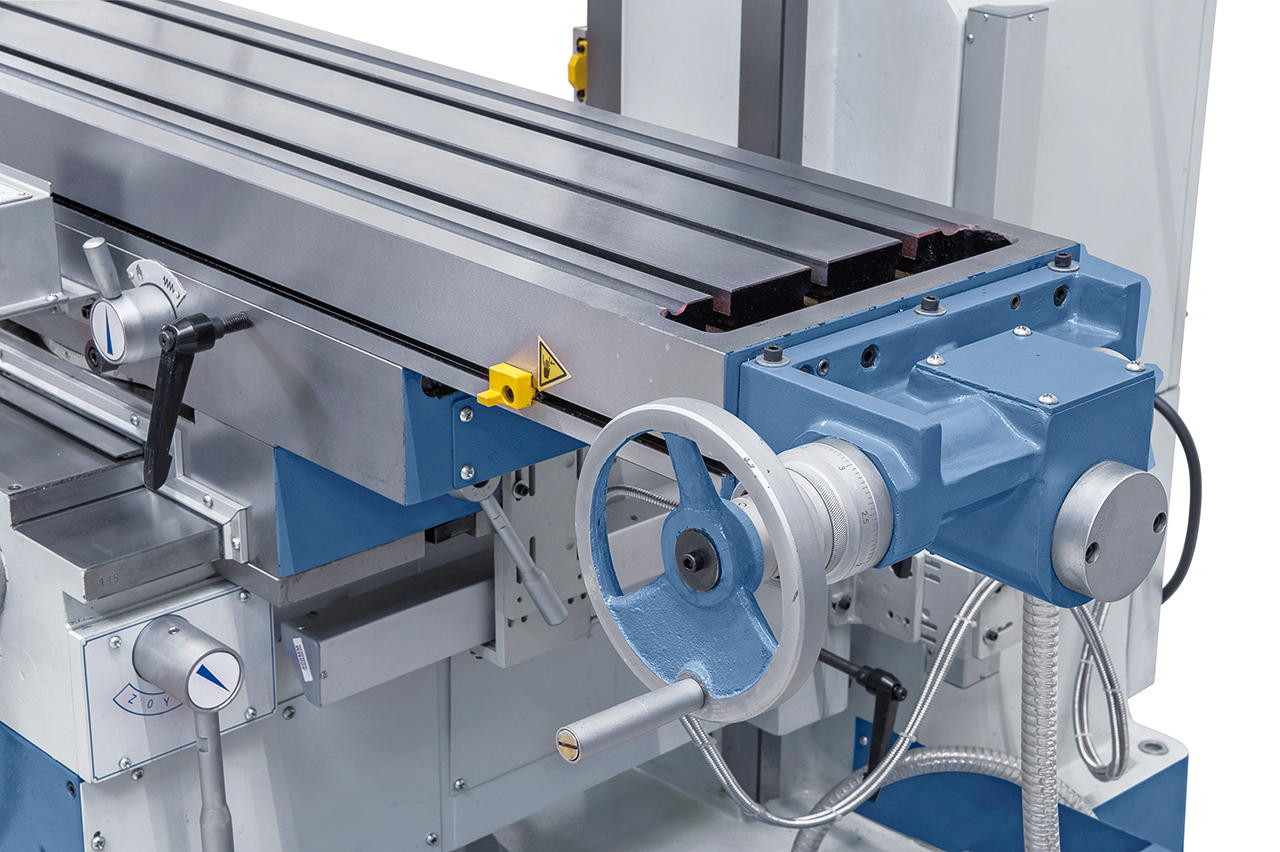

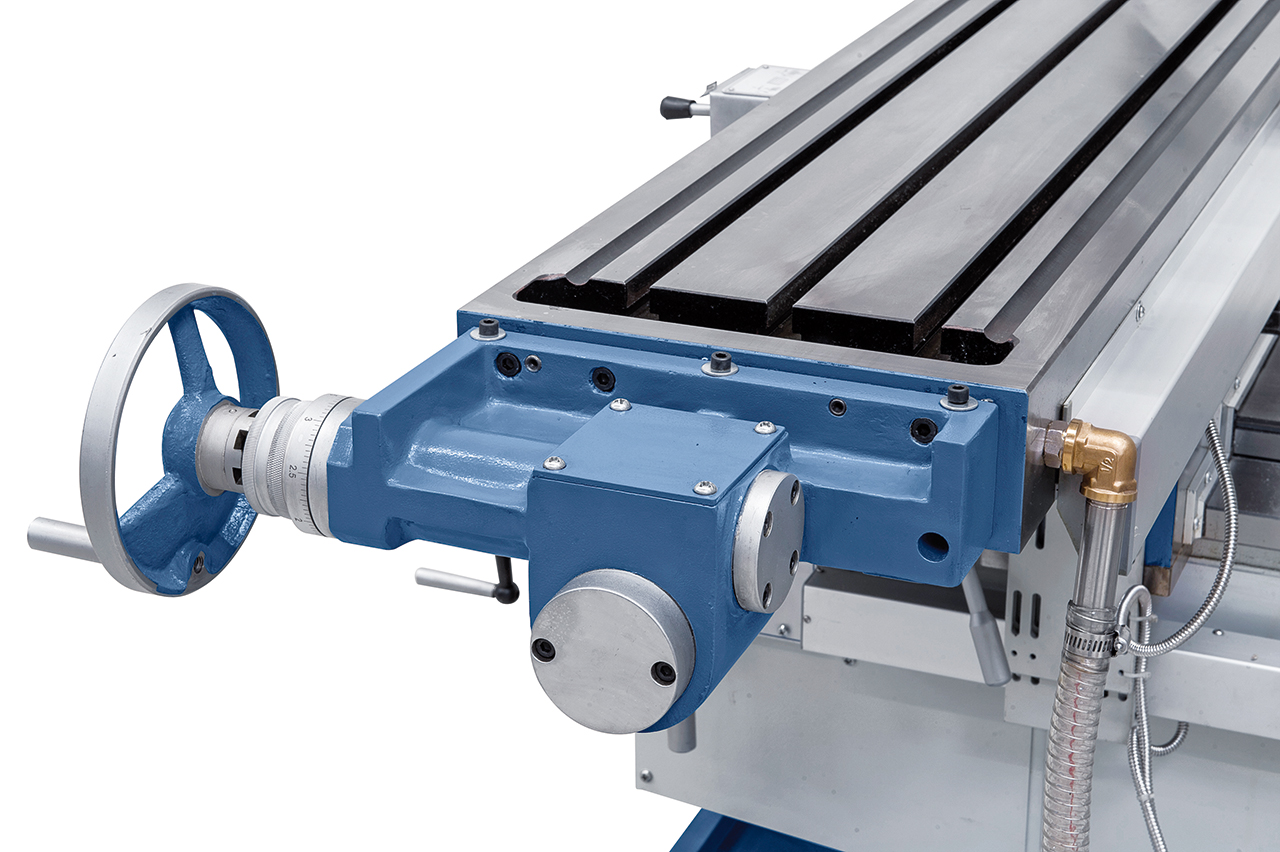

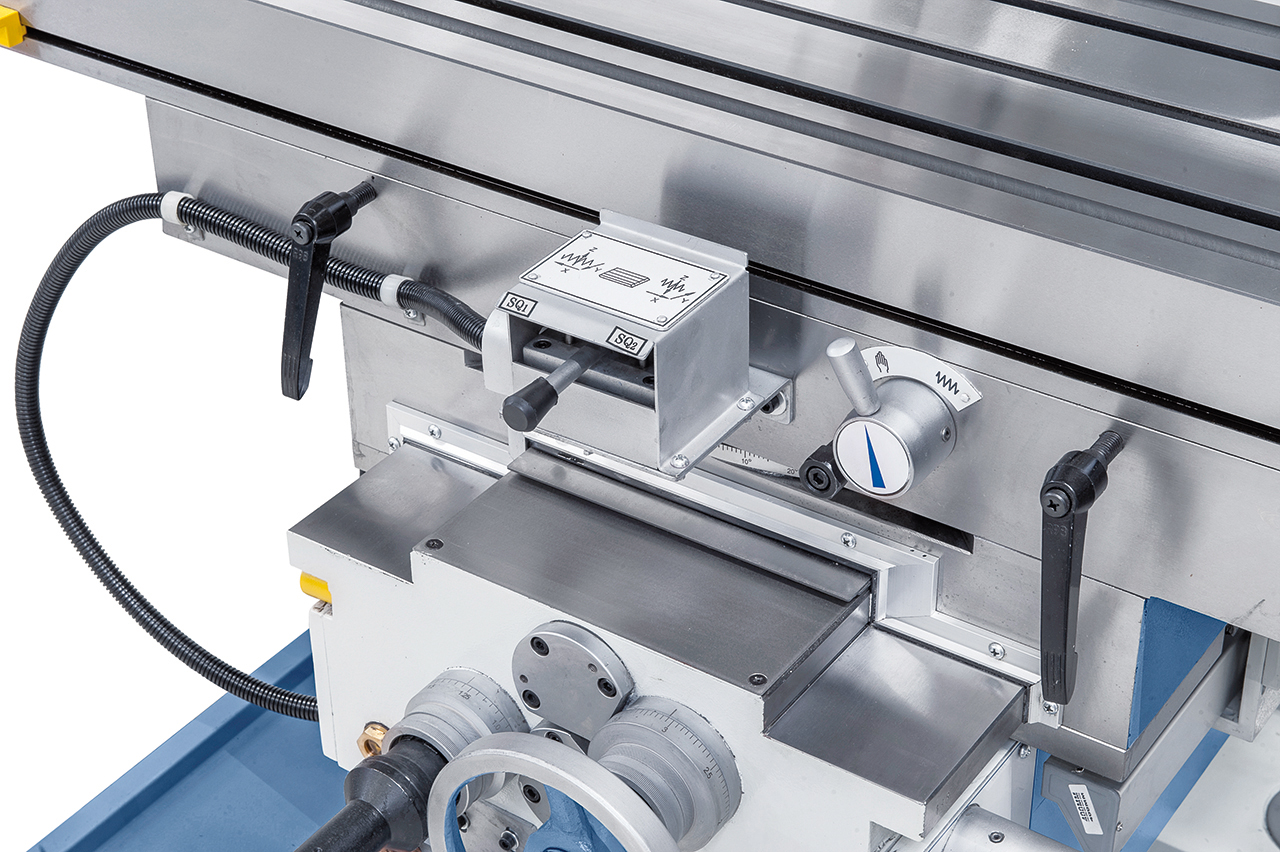

- Křížový stůl s přesně opracovaným povrchem a T-drážkami
Product Specifications
|
Velikost stolu |
1370 x 300 mm |
|
Kužel vřetena |
ISO 40 mm |
|
Otáčky vřetene |
(11) 45 - 1660 ot/min |
|
Dráha pojezdu podélná (x) |
1000 mm |
|
Dráha pojezdu příčná (y) |
360 mm |
|
Dráha pojezdu vertikální (z) |
400 mm |
|
Vzdálenost vřeteno / stůl |
60 - 460 mm |
|
Vyložení |
95 - 575 mm |
|
Naklopení stolu |
-45° až + 45° |
|
Max. hmotnost obrobku |
250 kg |
|
Rozsah posuvu podélný/ příčná |
(8) 30 - 830 mm/min |
|
Rozsah posuvu vertikální |
(8) 23 - 625 mm/min |
|
Rychloposuv osy x, y, z |
1000 / 1000 / 750 mm/min |
|
T-drážky (počet / šířka / rozteč) |
3 / 14 mm / 80 mm |
|
Výkon motoru |
3,0 kW |
|
Servomotor (kroutící moment / výkon) |
10 Nm / 1,5 kW |
|
Výkon motoru chlazení |
60 W |
|
Chladící výkon |
12 l/min |
|
Rozměry stroje (Š x H x V) |
1740 x 1860 x 1900 mm |
|
Hmotnost cca |
1505 kg |
Delivery Contents
- 3osé digitální odměřování ES-12 H s LCD displejem
- Upínací šroub M 16 ve vřeteni
- LED pracovní osvětlení
- Posuv pro osu x, y, z
- Chladicí zařízení
- Opěrné ložisko
- Dlouhý frézovací trn ISO 40 / 27 mm
- Kombinovaný upínací trn ISO 40 / 27 mm
- Vana na chladicí kapalinu
- Nastavitelný ochranný kryt
- Centrální mazání pro osu x, y, z
- Servisní a obslužné nářadí
