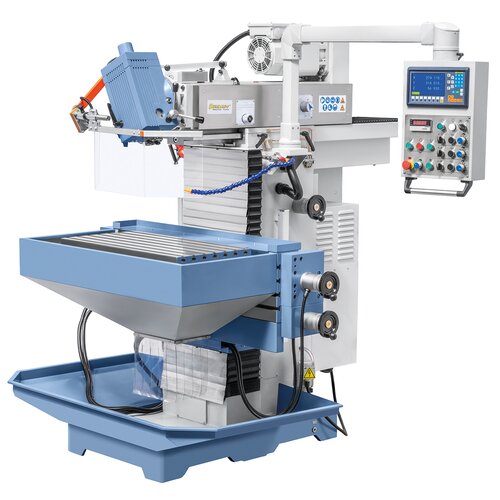

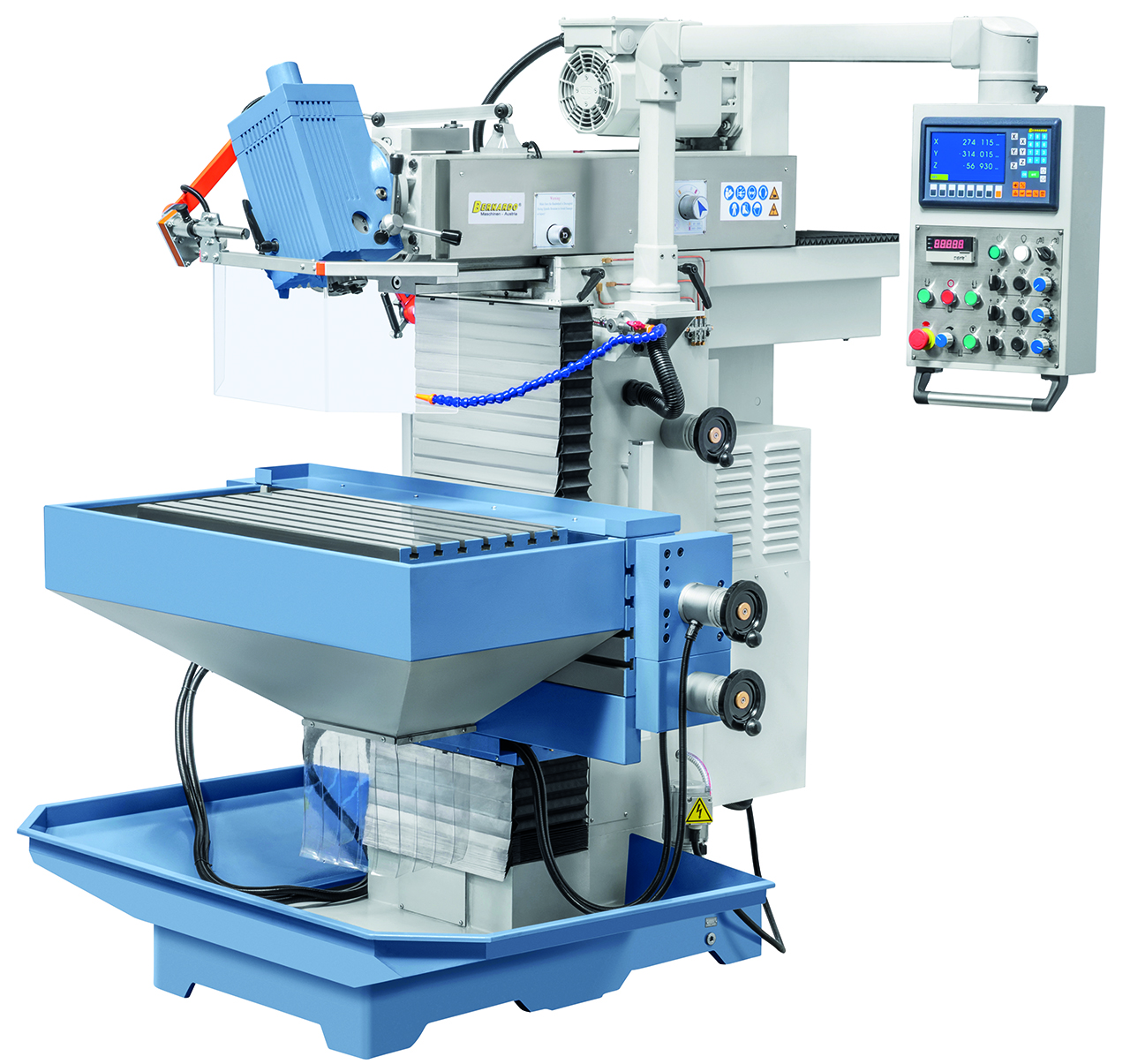

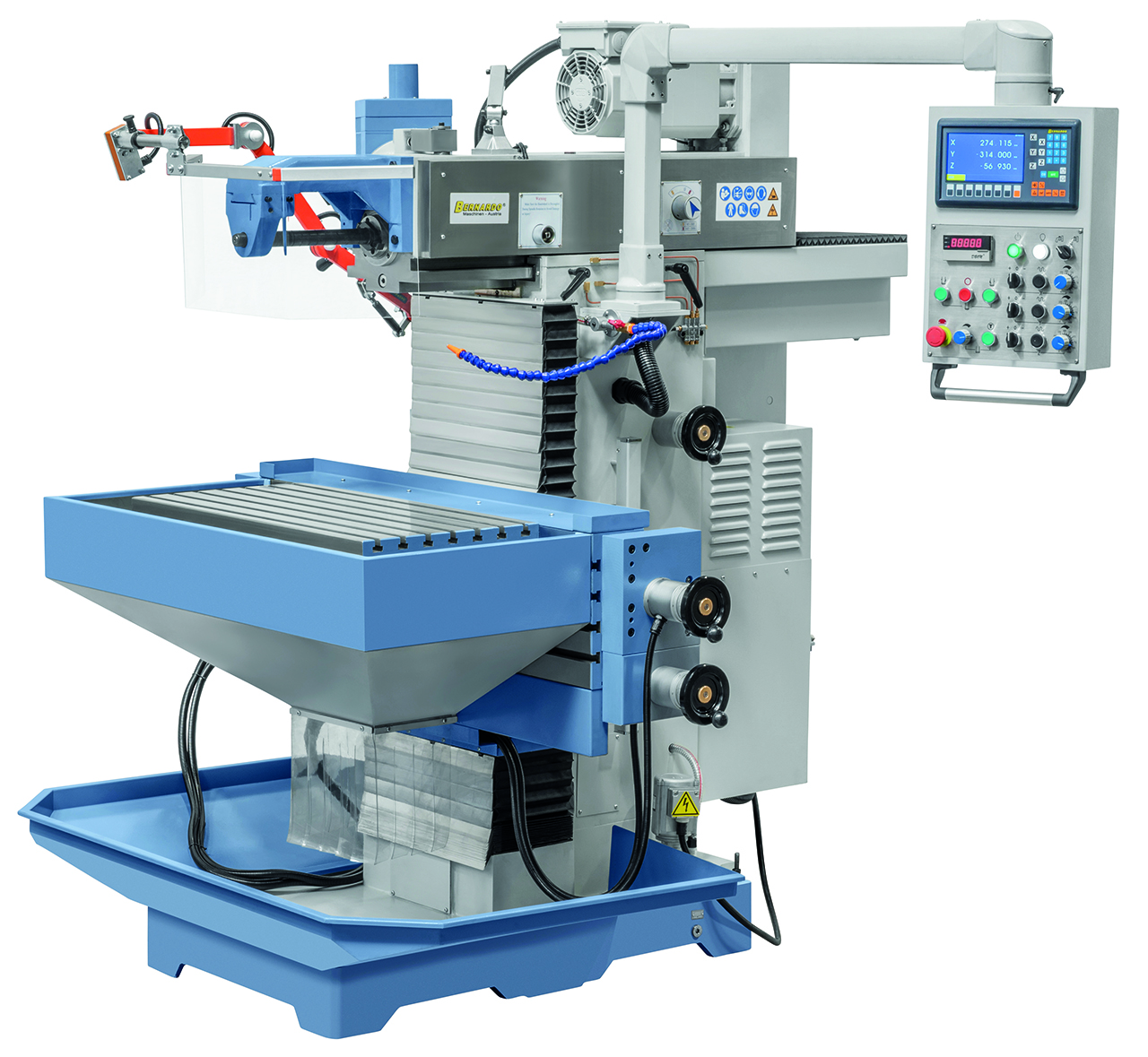

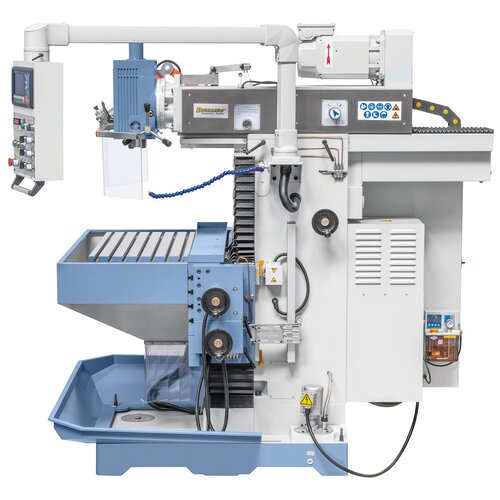

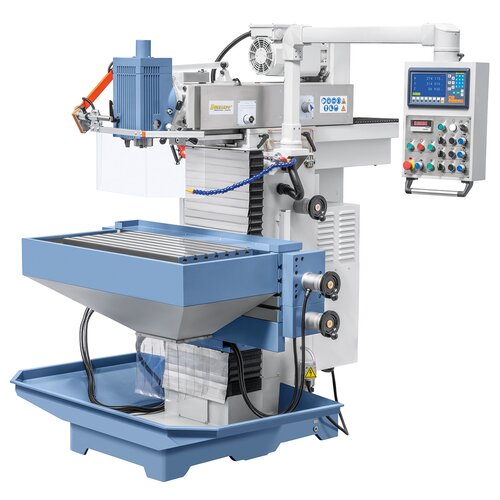

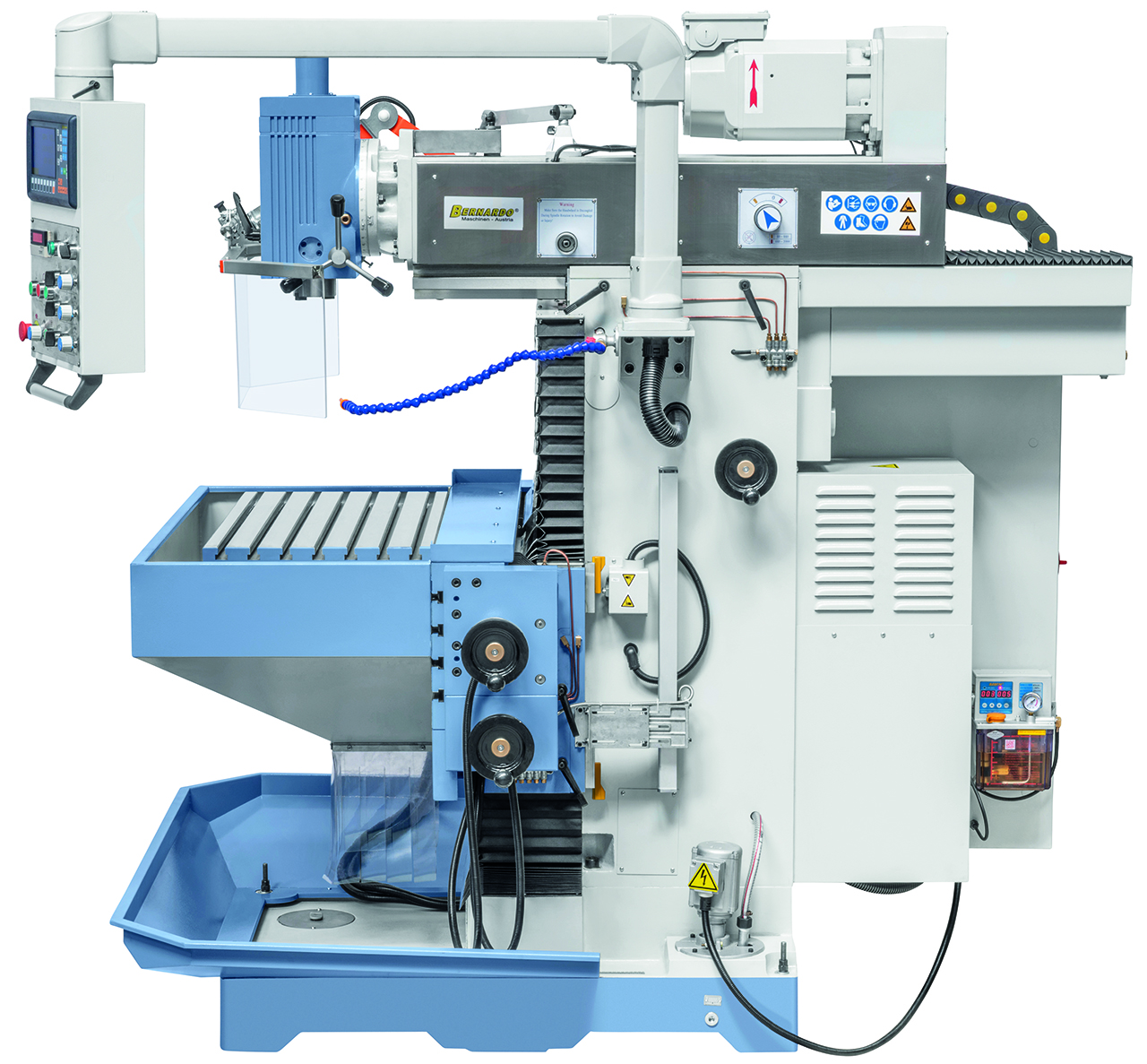

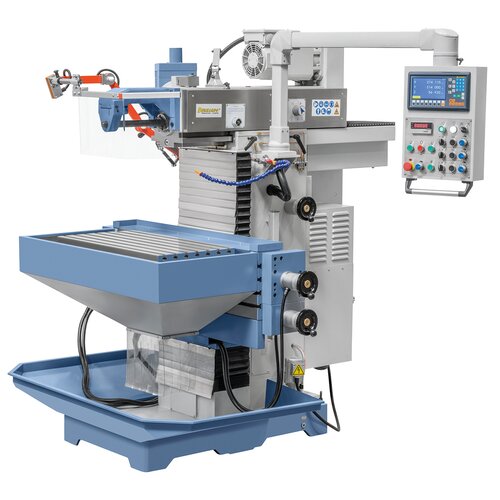

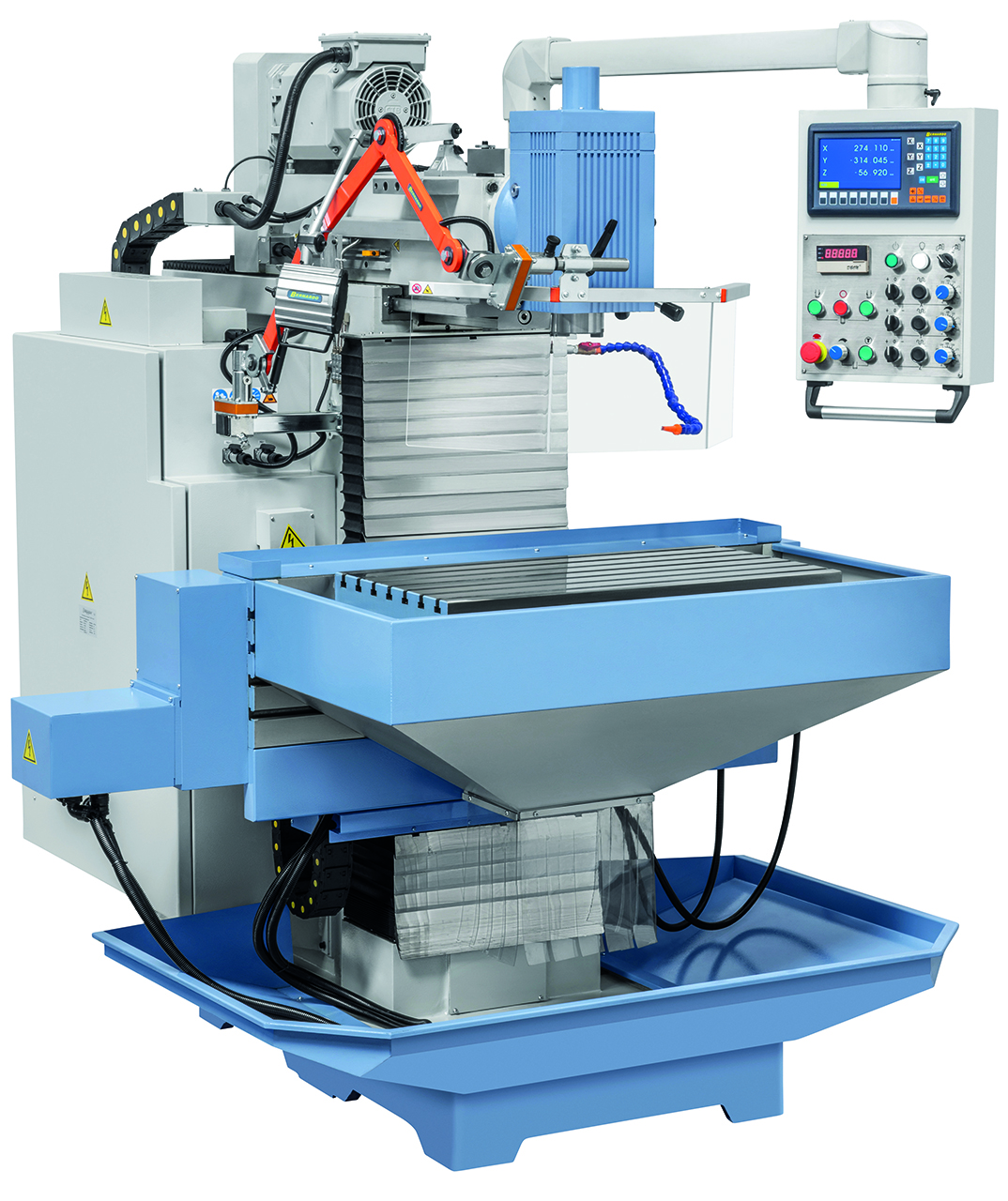

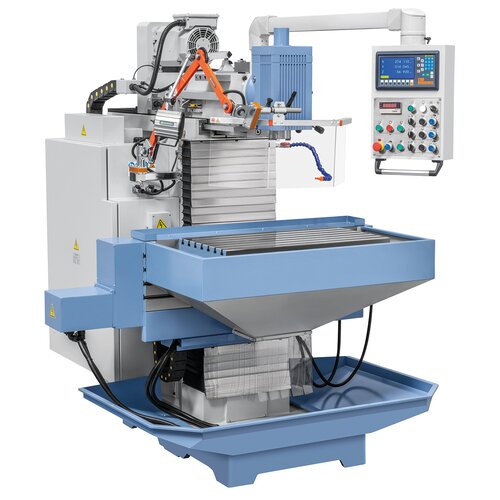

Univerzální frézka WFM 850 Servo vč. 3osé digitální odměřování ES-12 H
product.detail.art-no: 02-1333XLNástrojářská frézka WFM 850 Servo je dimenzovaná pro obrábění obrobků do hmotnosti 200 kg. Díky stabilní a těžké litinové konstrukci a vysoké tuhosti konstrukčních skupin stroje tento model splňuje ty nejlepší předpoklady pro přesnou práci. Hlavními znaky tohoto stroje je servopohon s elektronickými manuálními kolečky ve všech osách a plynulá regulace počtu otáček.
43 644,00 €
incl. 20% VATAvailability
Product Properties

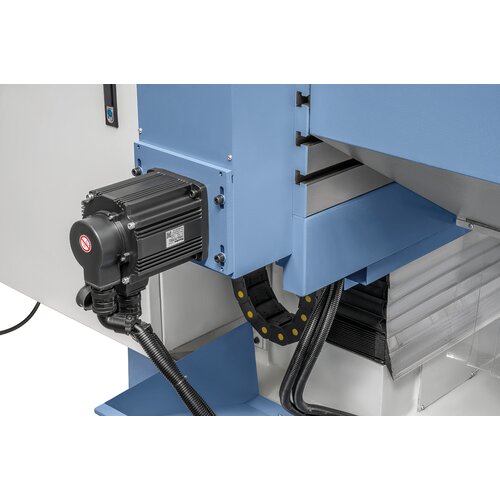

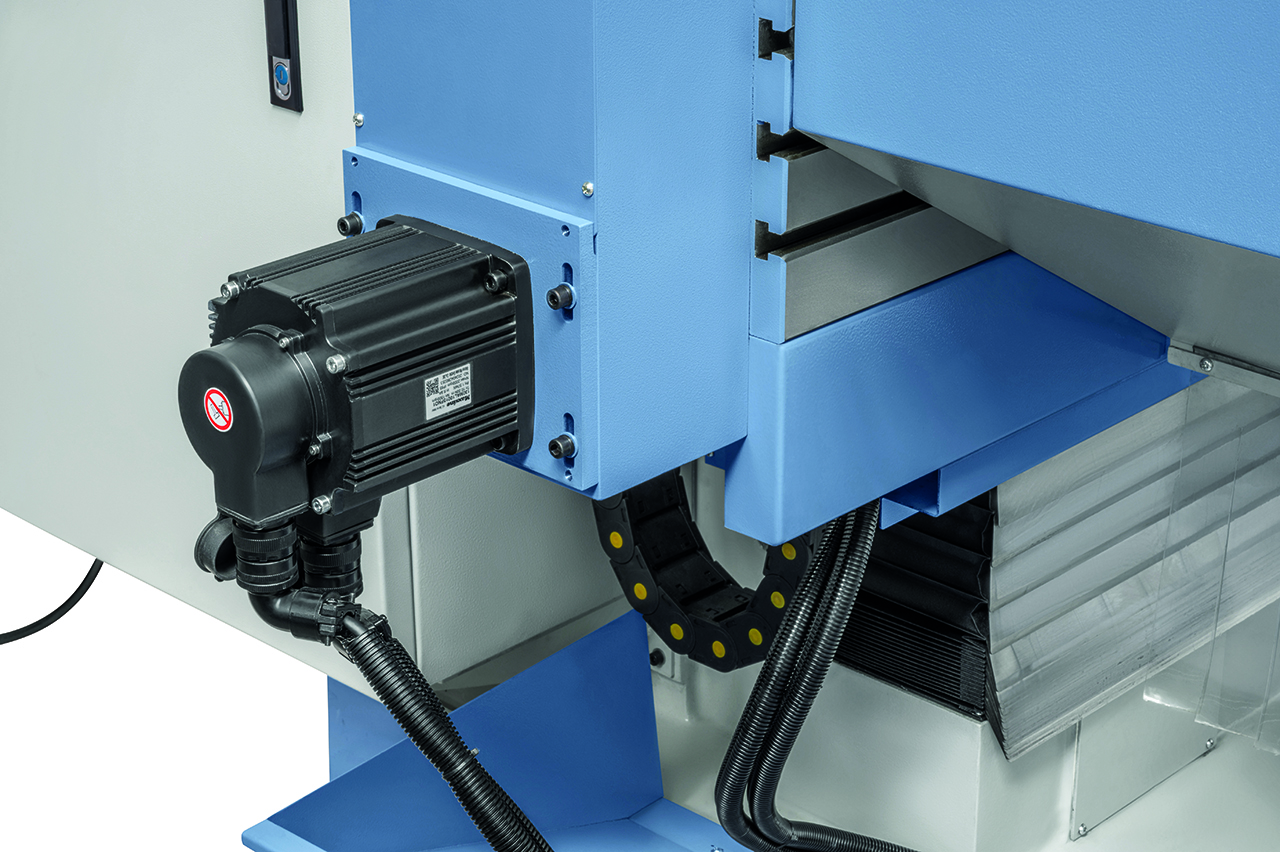

- Plynule regulovaný posuv a rychloposuv pro všechny osy poháněný servomotorem
- Přesný chod v kuličkových šroubech ve všech třech osách
- Regulací optimálních otáček vřetene a posuvů lze zajistit hospodárné opracování nejrůznějších materiálů
- Variabilní nastavení rychlosti přes frekvenční měnič s optimálním točivým momentem a téměř konstantní rychlostí při těžkých zátěžích

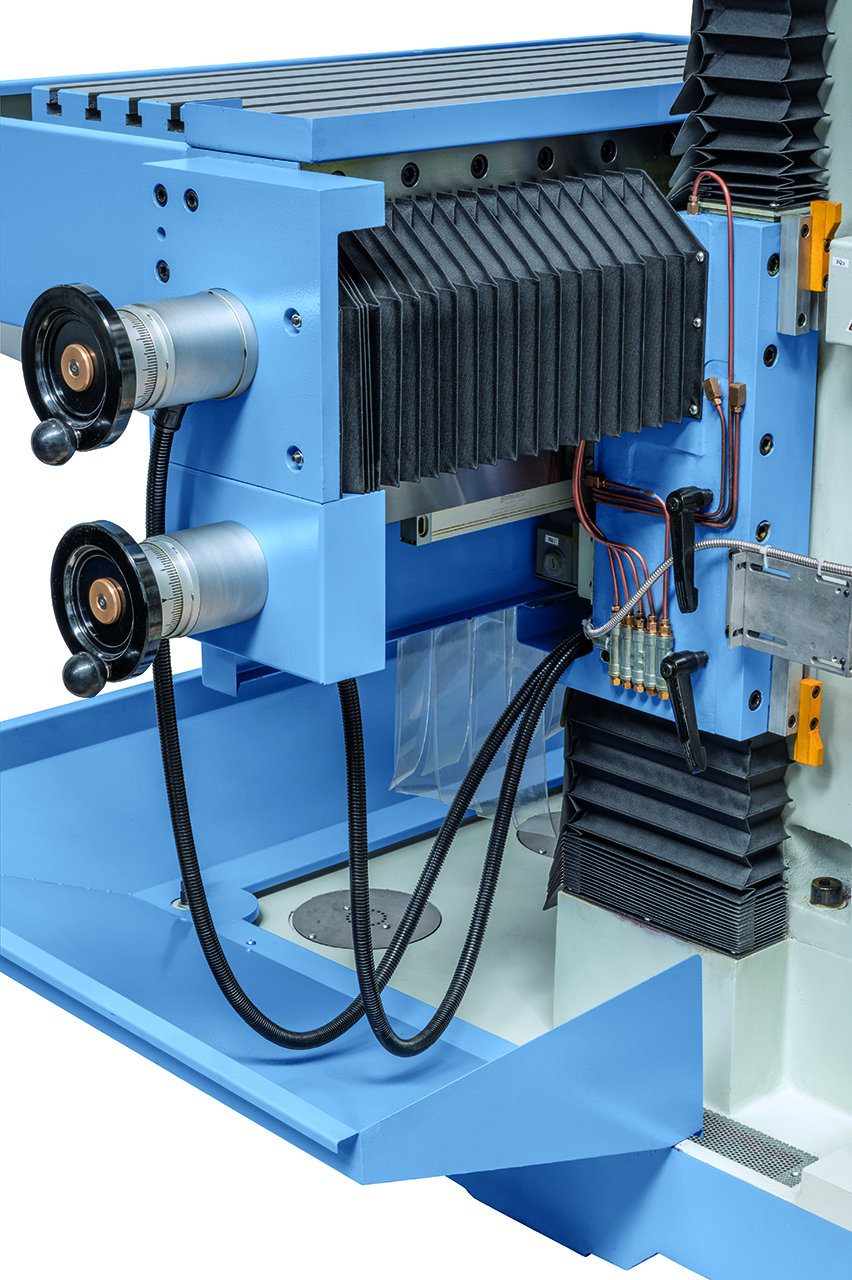

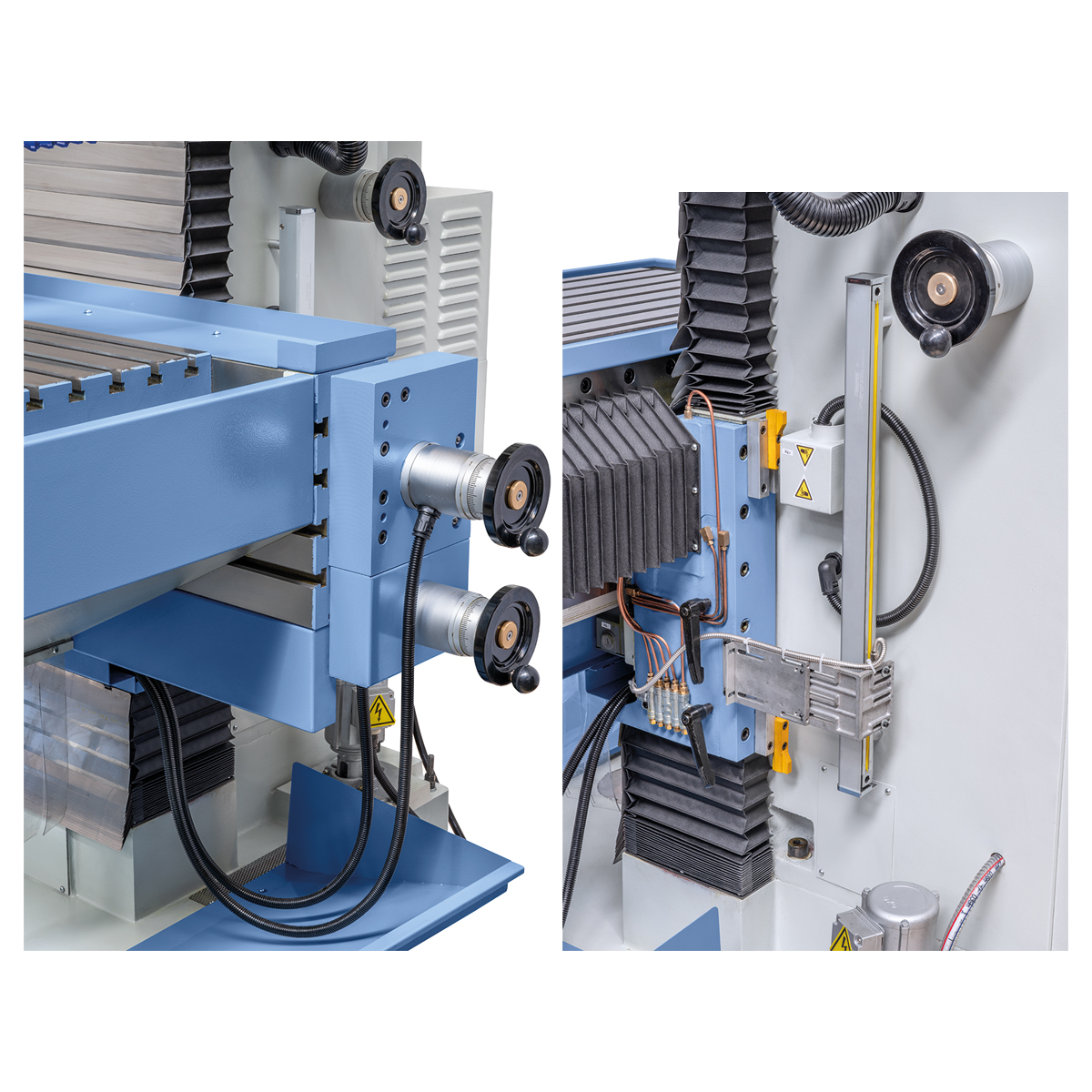

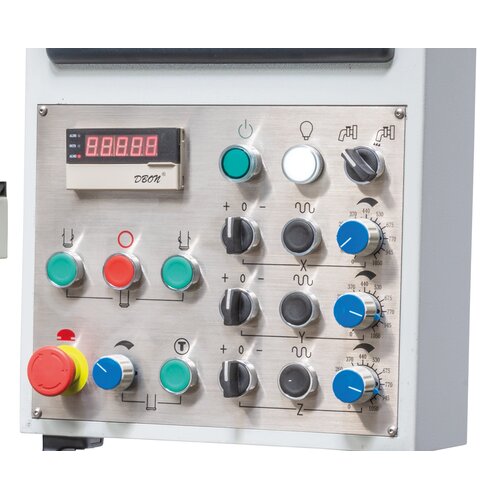

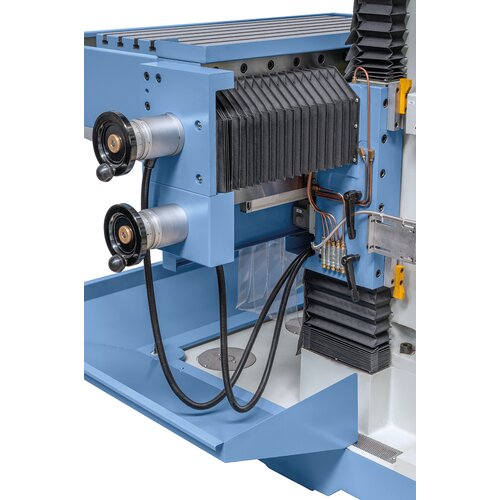

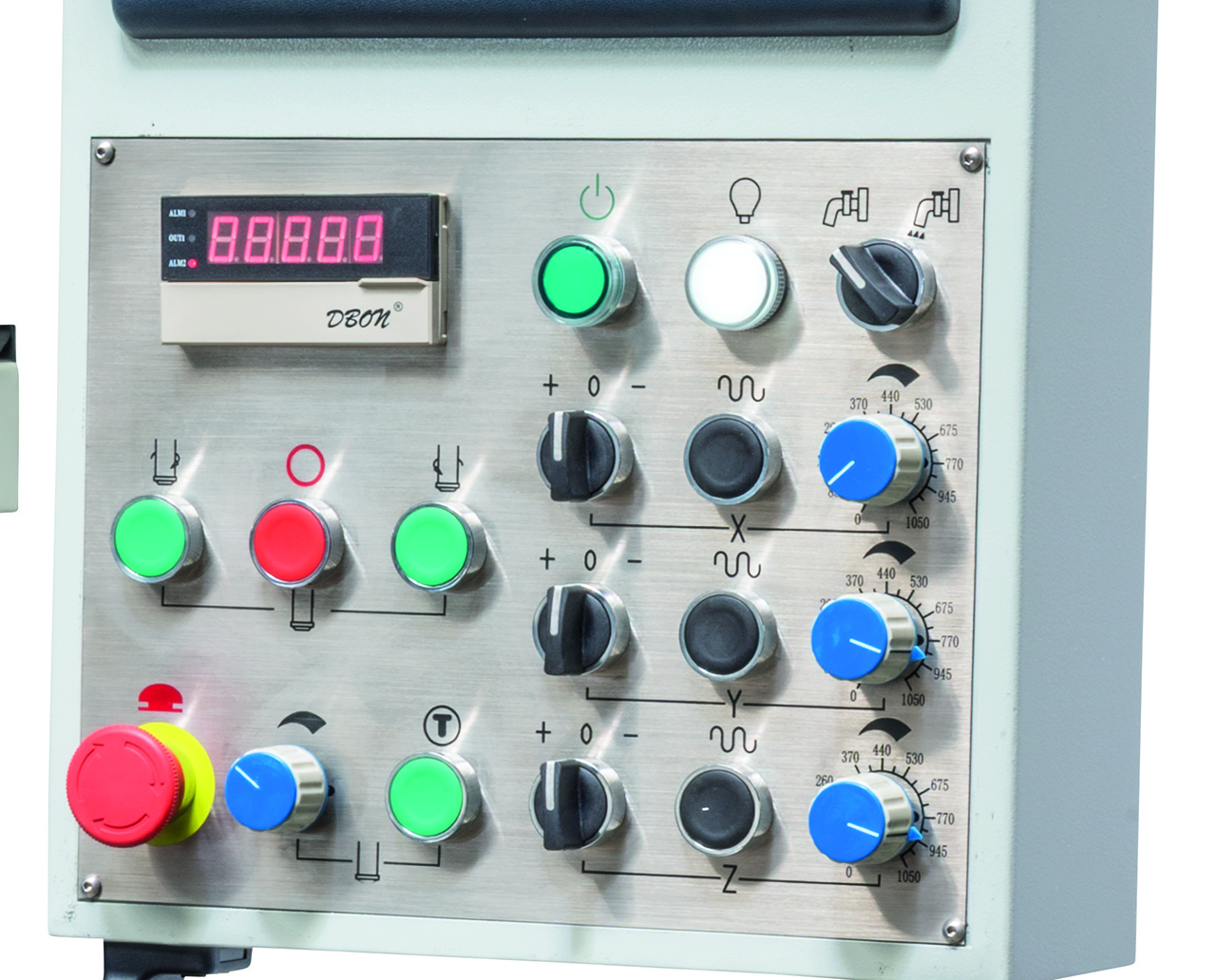

- Sériově dodávaný se 3 elektronickými manuálními kolečky pro manuální pojezd ve všech osách
- Základna stroje je odlita z litiny a snižuje vibrace při obrábění
- Centrální mazání vodicích ploch
- Krakorec pro horizontální ložisko
- Klidný chod použitím broušených ozubených kol převodovky běžících v olejové lázni
Product Specifications
|

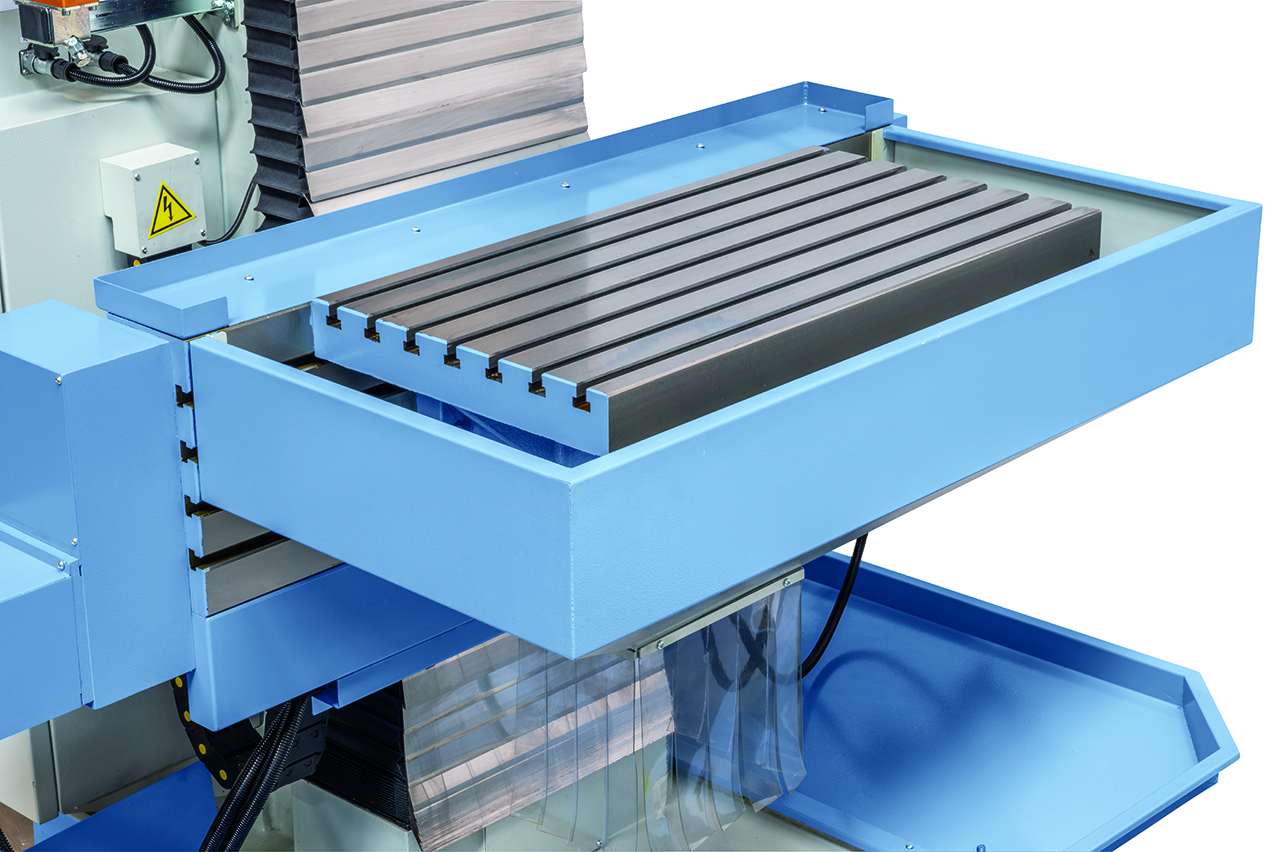

Velikost stolu |
800 x 450 mm |
|

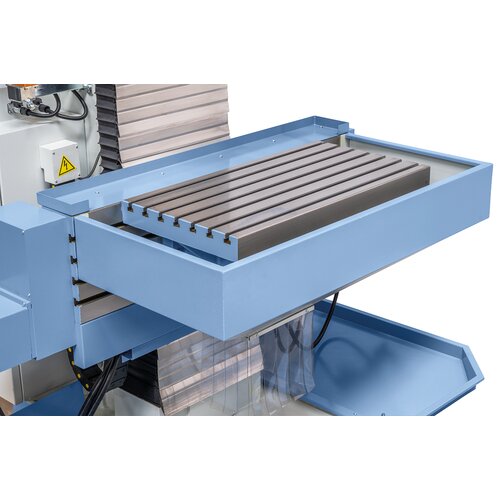

Svislá upínací plocha |
1190 x 250 mm |
|
Dráha pojezdu podélná (x) |
600 mm |
|
Dráha pojezdu příčná (y) |
450 mm |
|
Dráha pojezdu vertikální (z) |
450 mm |
|
Max. hmotnost obrobku |
300 kg |
|

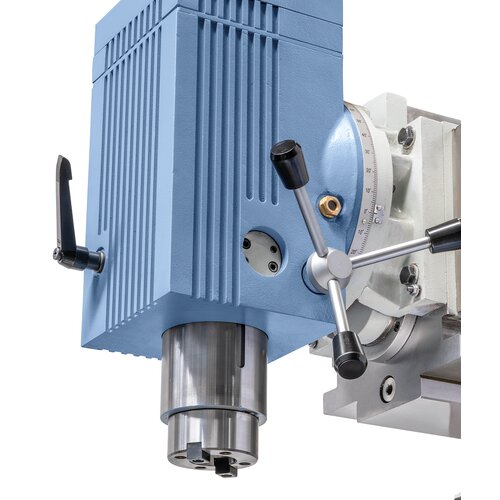

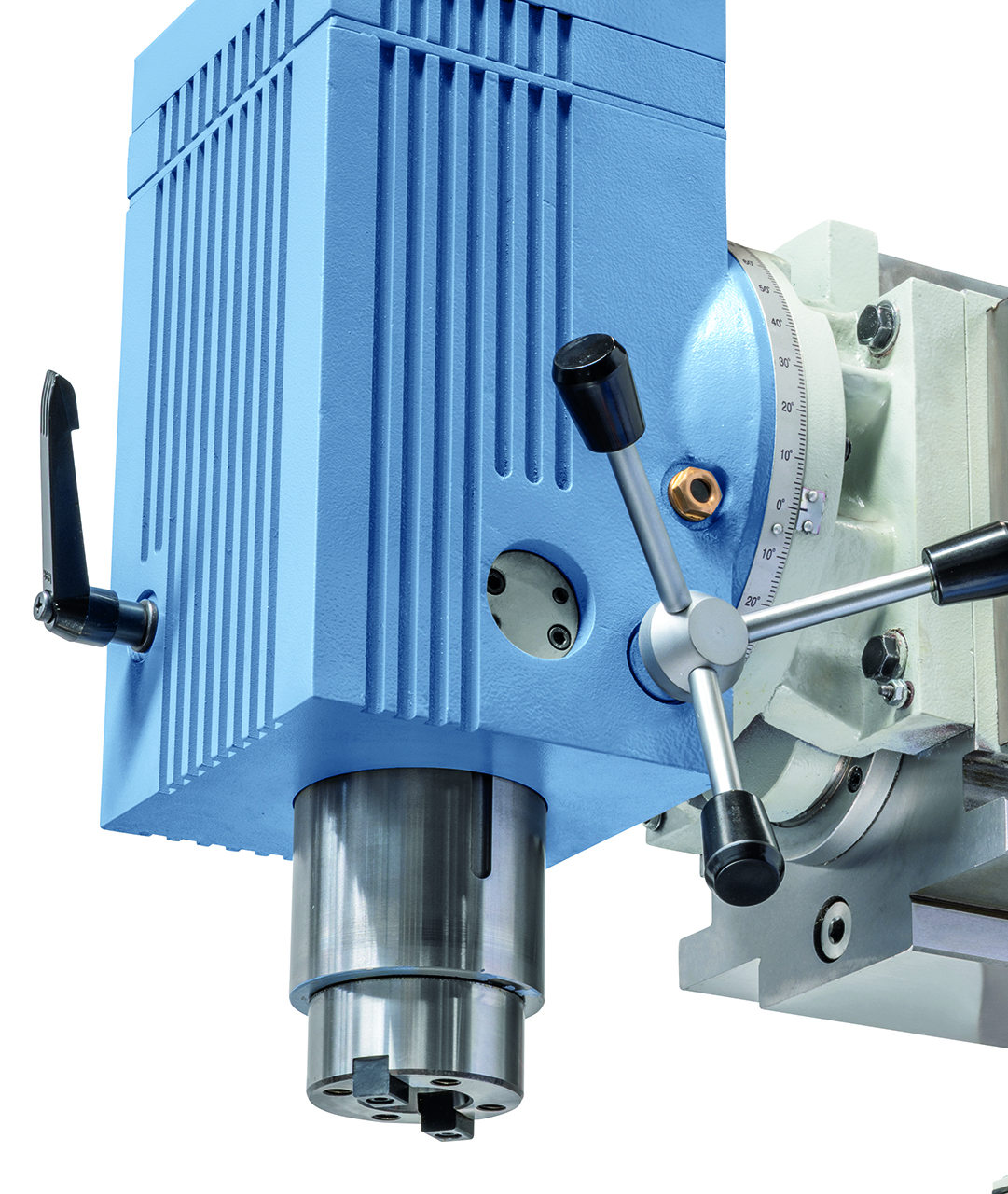

Vertikální frézovací hlava |
|
|
Otáčky vřetene, plynule |
40 – 260 / 260 – 2000 ot/min |
|
Kužel vřetena |
ISO 40 |
|
Zdvih pinoly |
60 mm |
|
Vyložení max. |
170 - 620 mm |
|
Vzdálenost vřeteno / stůl |
70 – 520 mm |
|
Rozsah naklápění vřetenové hlavy |
-90° až +90° |
|

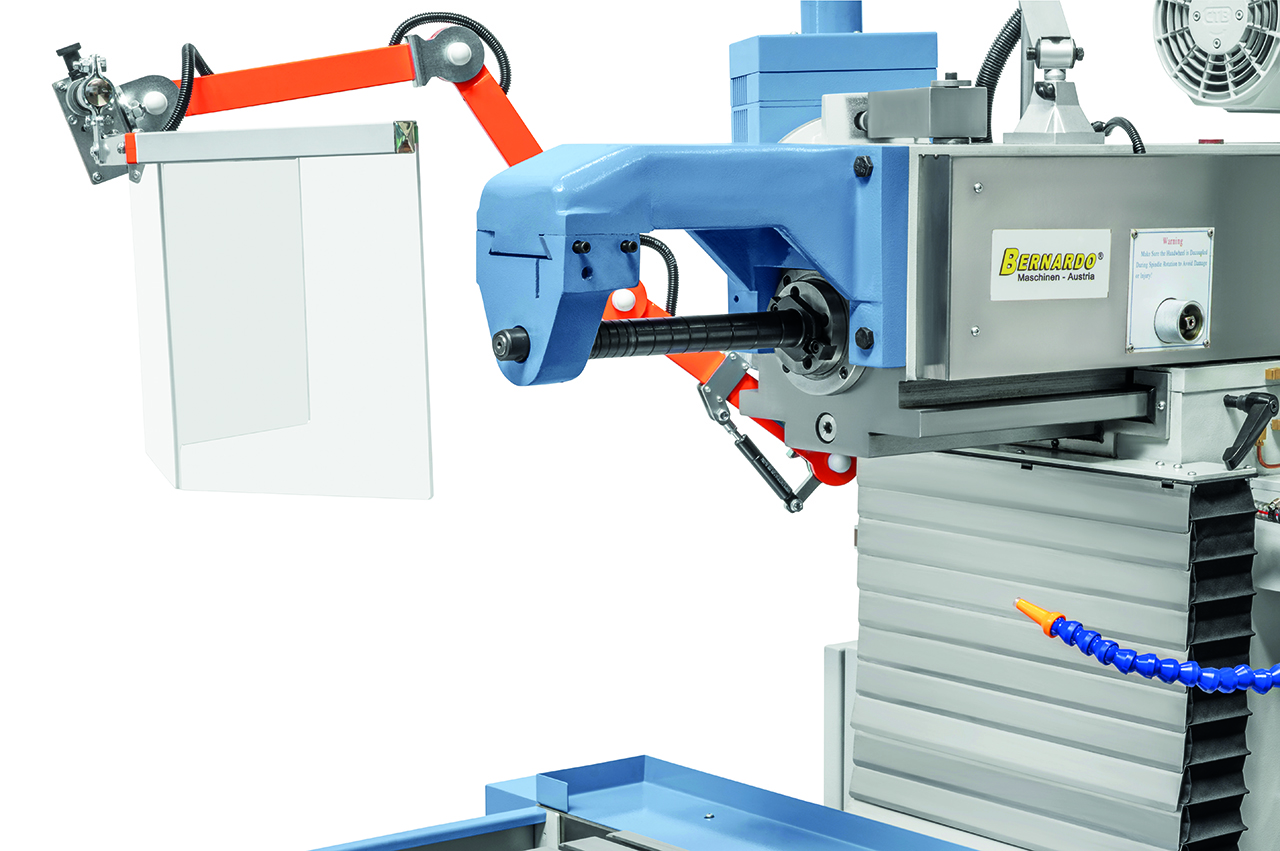

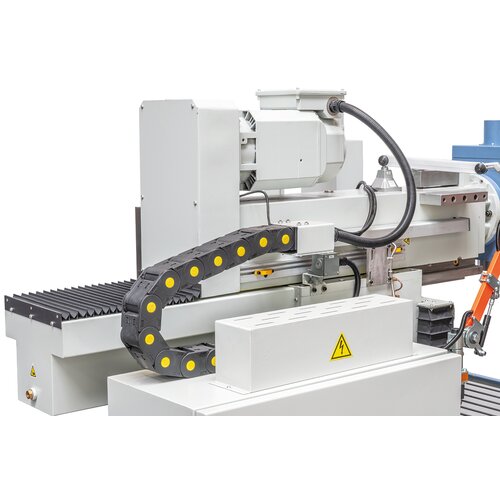

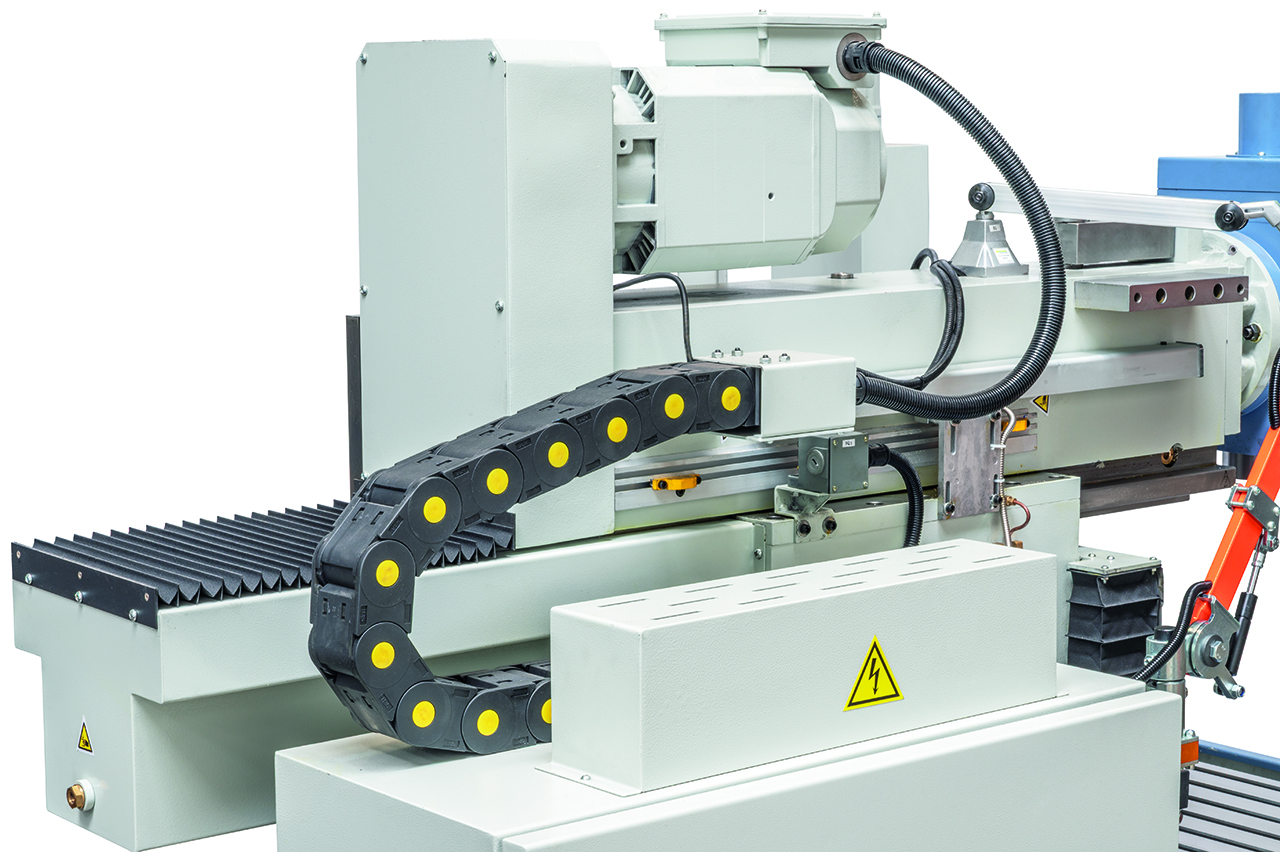

Horizontální frézovací hlava |
|
|
Otáčky vřetene |
40 – 260 / 260 – 2000 ot/min |
|
Kužel vřetena |
ISO 40 |
|
Rychlosti posuvu |
|
|
Osa x / Osa y / Osa z |
10 – 1000 mm/min |
|
Rychloposuv (x / y / z) |
1200 mm/min |
|
T-drážky (počet / šířka / rozteč) |
6 / 14 mm / 63 mm |
|
T-drážky vertikálního stolu (počet / šířka / rozteč) |
3 / 14 mm / 63 mm |
|
Motor posuvu (x / y / z) |
1,5 / 1,5 / 2,3 KW |
|

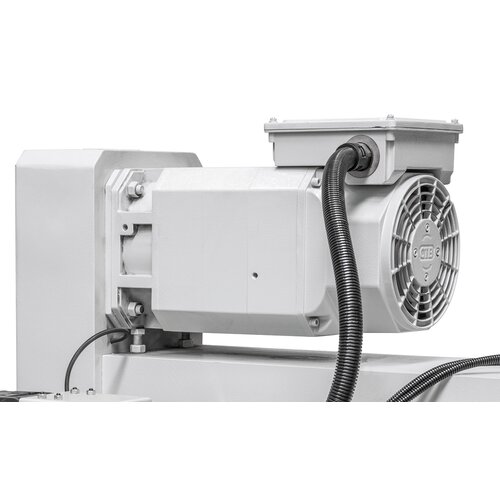

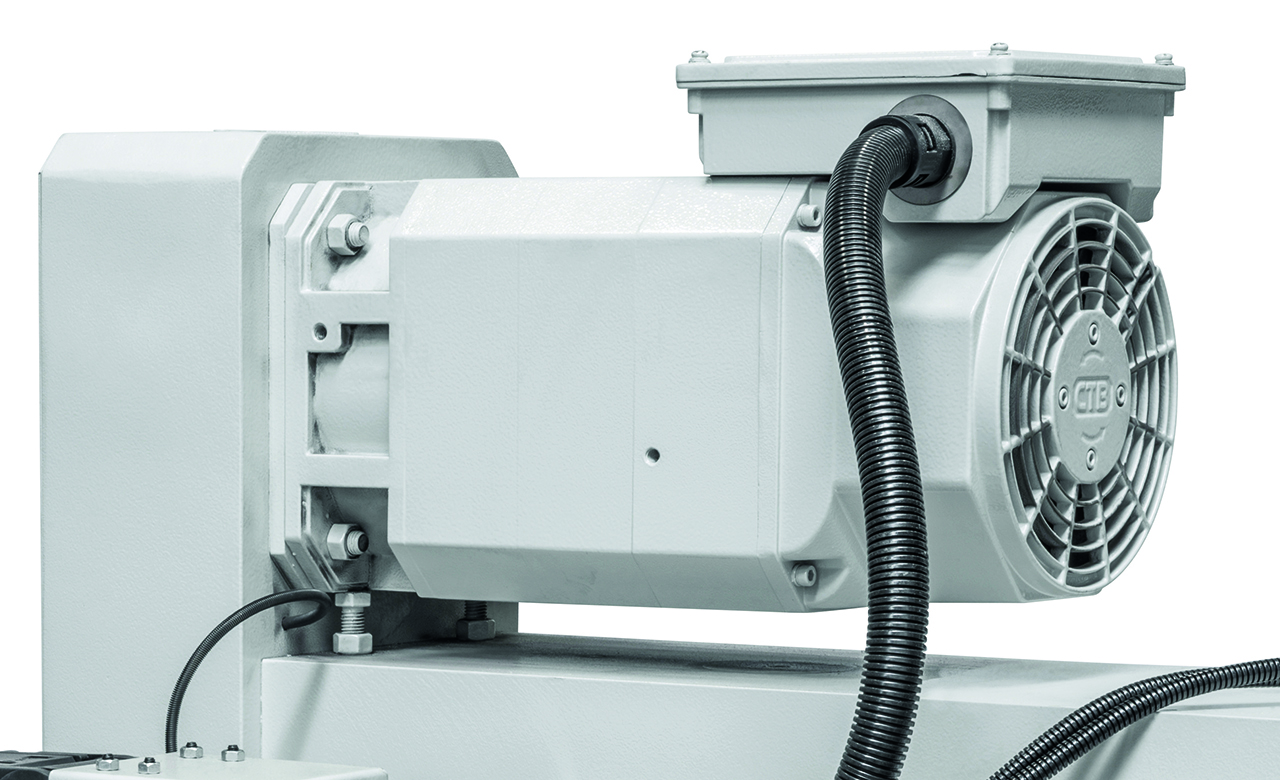

Výkon motoru |
5,5 kW |
|
Rozměry stroje (D x Š x V) |
1700 x 1900 x 2000 mm |
|
Hmotnost cca |
1700 kg |
Delivery Contents
- 3osé digitální odměřování ES-12 H s LCD displejem
- LED pracovní osvětlení

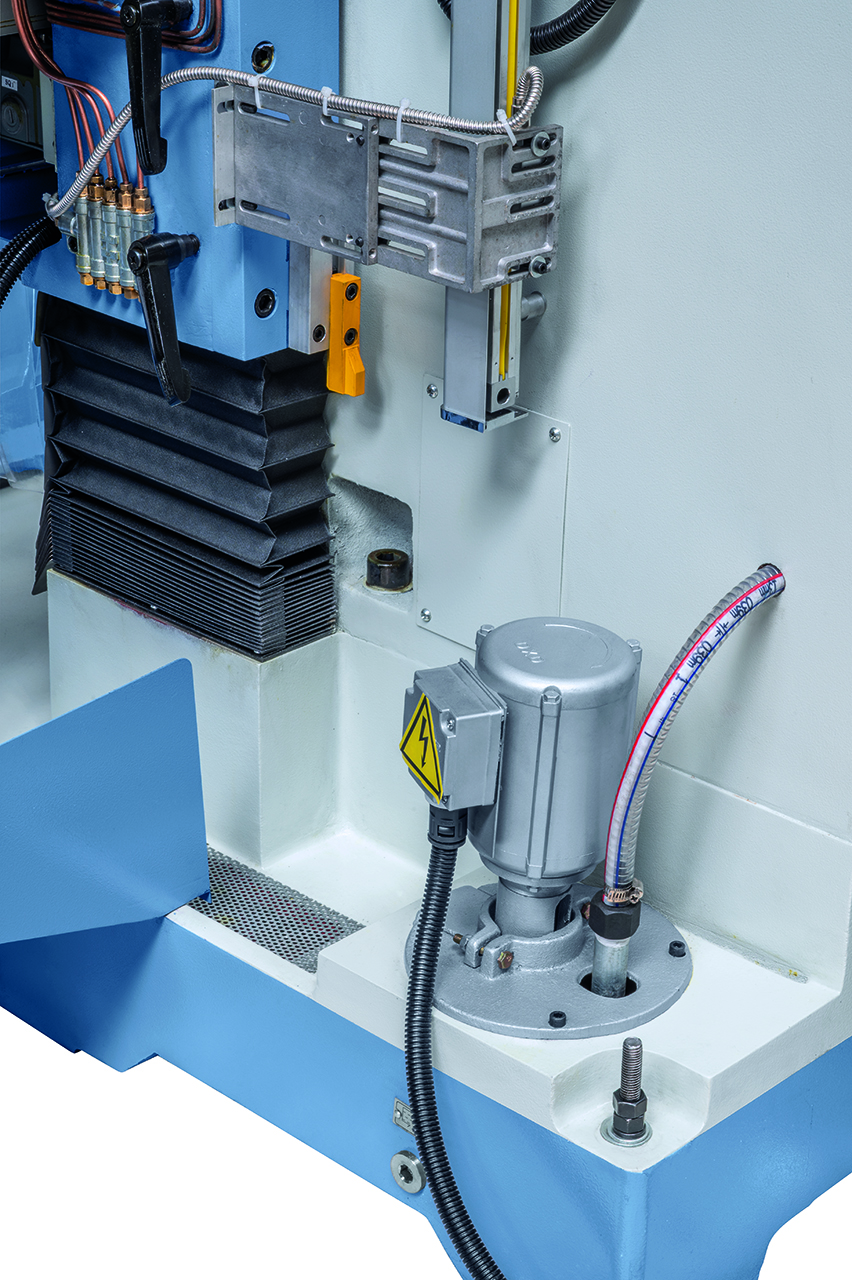

- Chladicí zařízení
- Elektronická kolečka pro ruční ovládání
- Horizontální opěrné ložisko
- Kuličkové šrouby na všech osách
- Upínací šroub ve vřeteni M 16

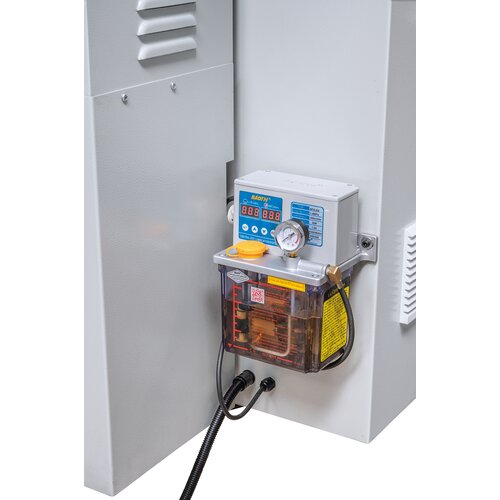

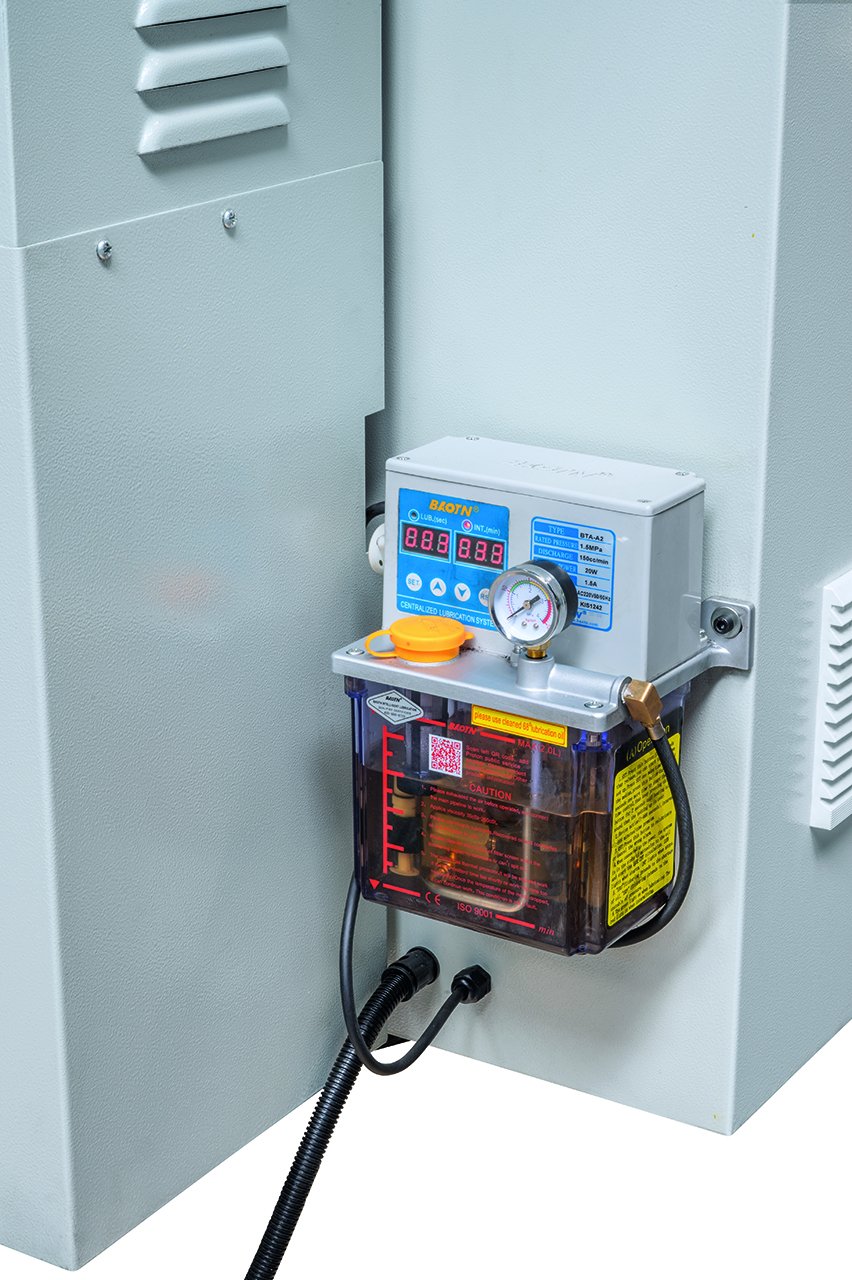

- Automatické centrální mazání
- Lamelový ochranný kryt
- Dlouhý frézovací trn ISO 40/16 mm, ISO 40/22 mm, ISO 40/27 mm, ISO 40/32 mm
- Adaptér ISO 40 / MK 3 , ISO 40 / MK 2, ISO 40 / MK 1
- Vyrovnávací patky stroje

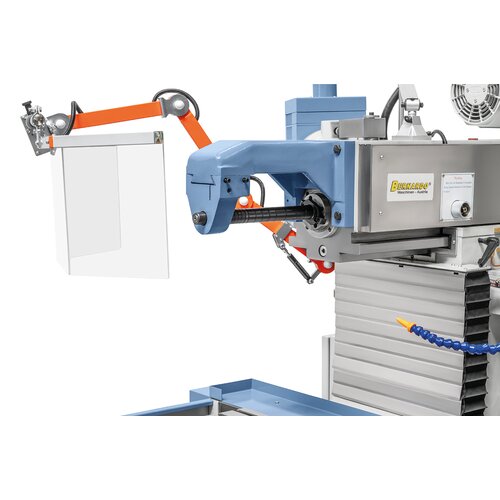

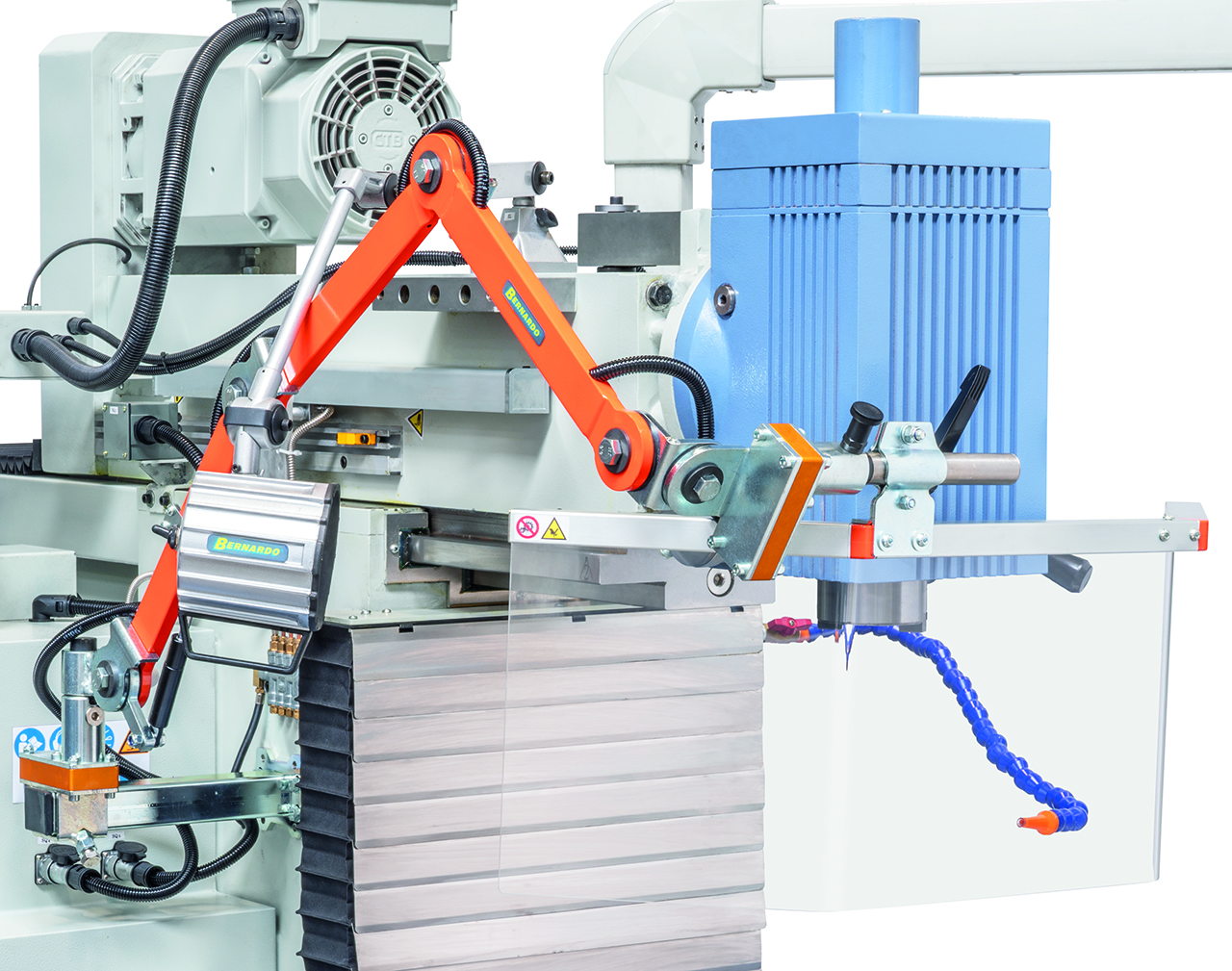

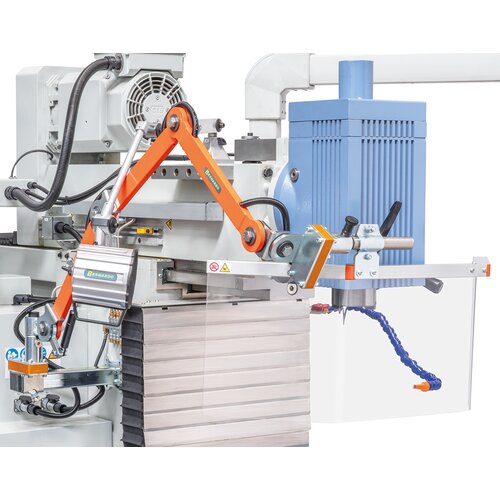

- Ochranný kryt
- Servisní a obslužné nářadí
