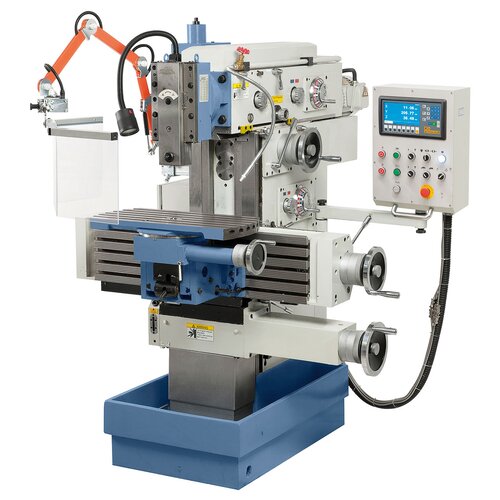

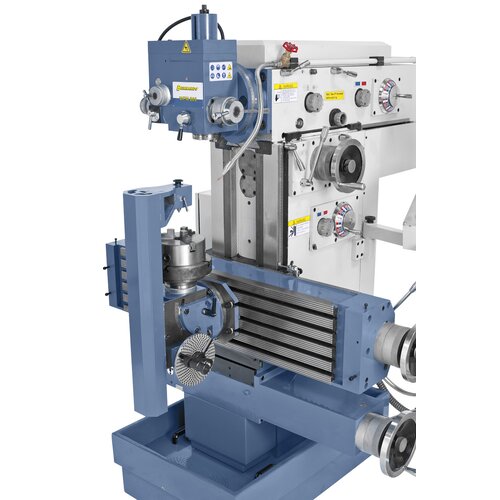

Der Stoßkopf (Option) kmit verstellbarem Hub kann nach links oder rechts geschwenkt werden.

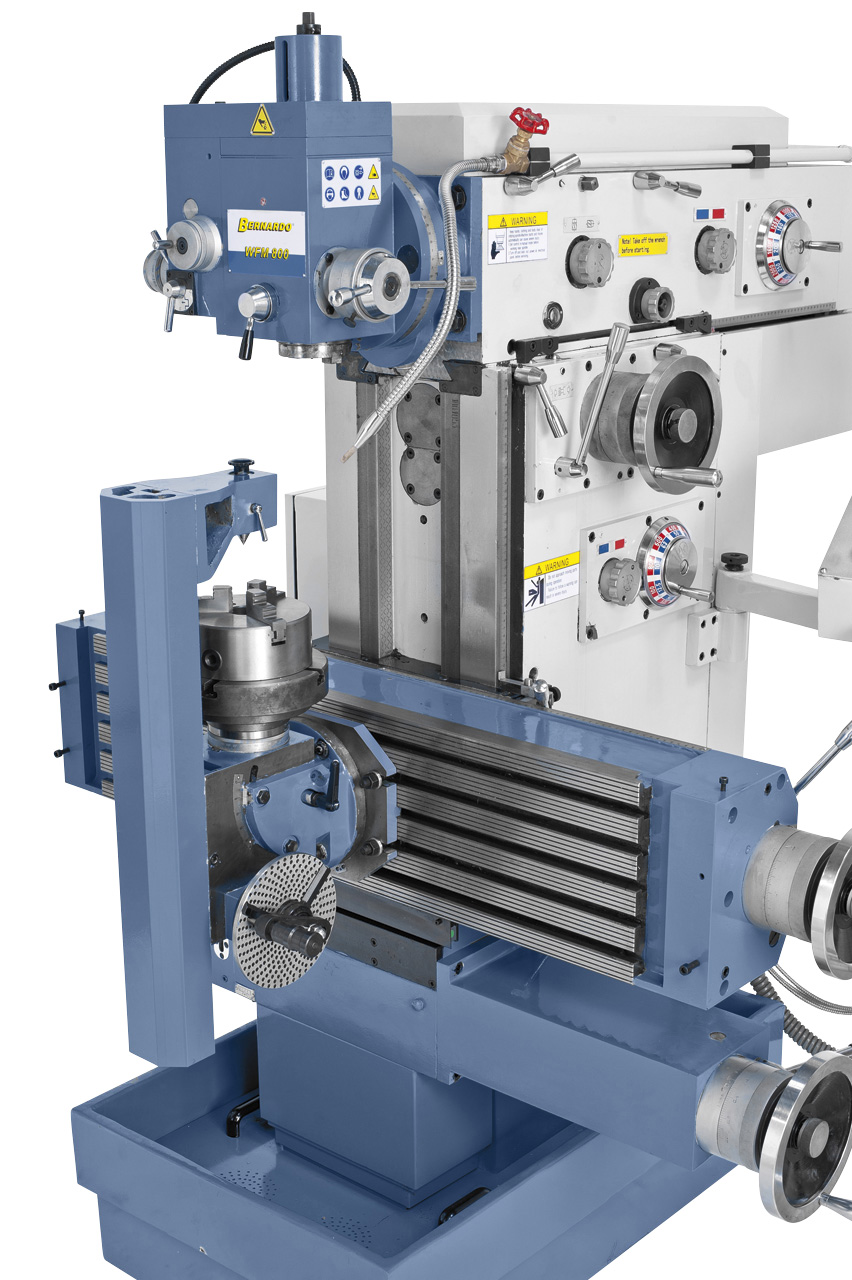

Der Teilapparat (Option) kann horizontal oder vertikal eingesetzt werden.

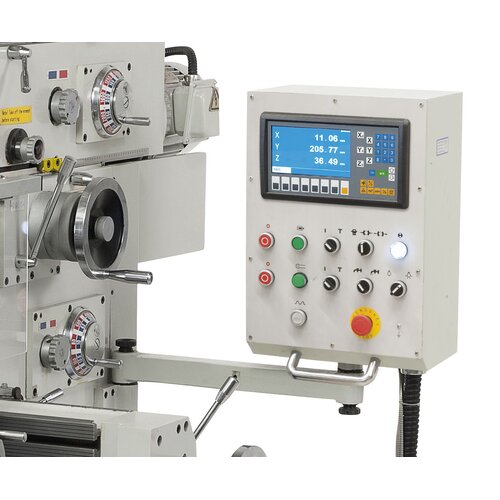

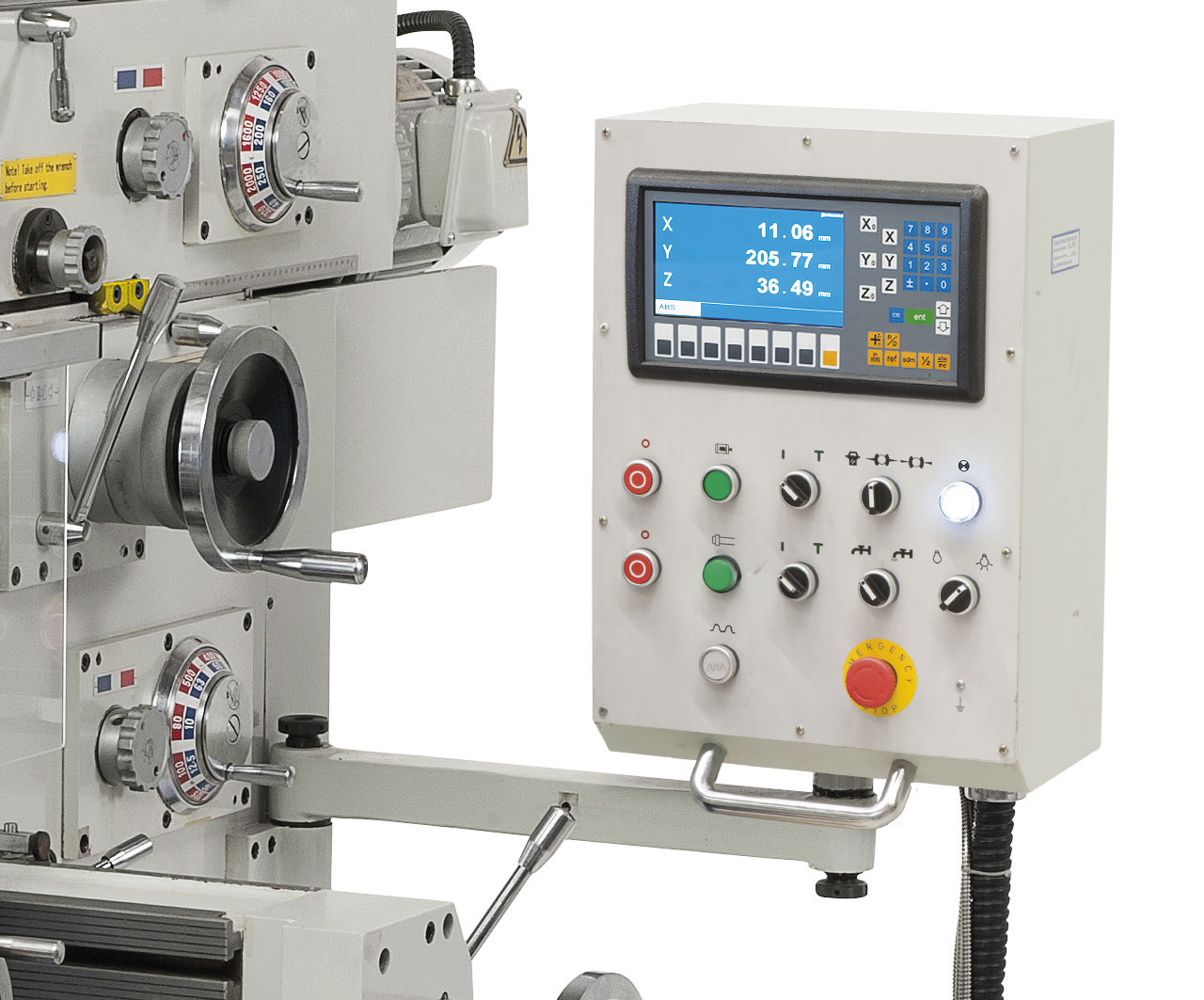

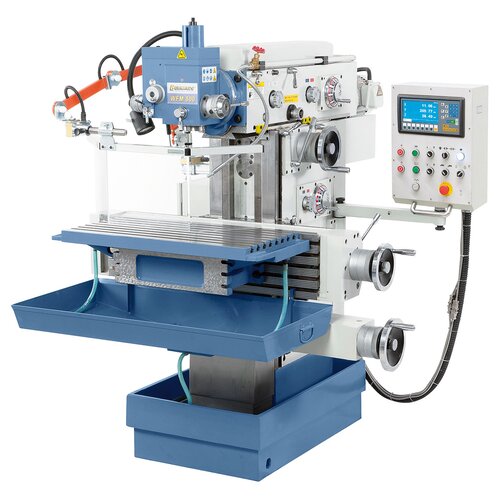

Schwenkbares Bedienpult mit ergonomisch angebrachten Schaltern und digitaler Positionsanzeige

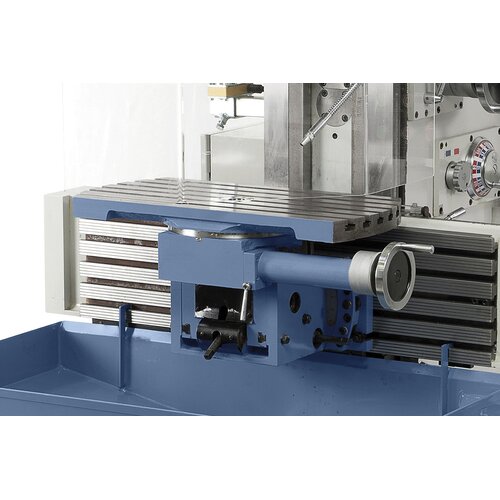

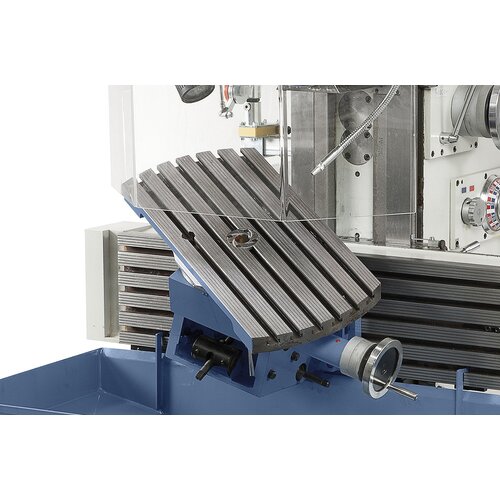

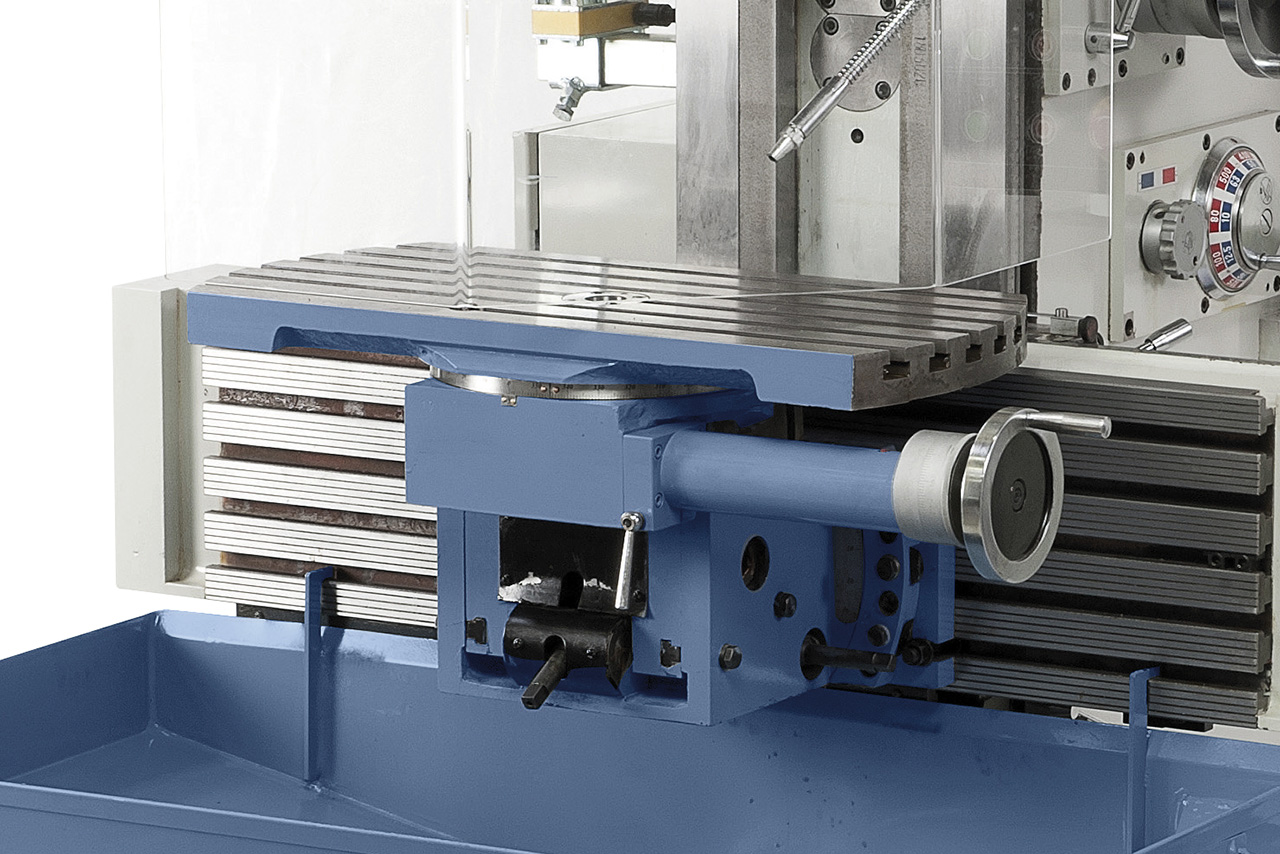

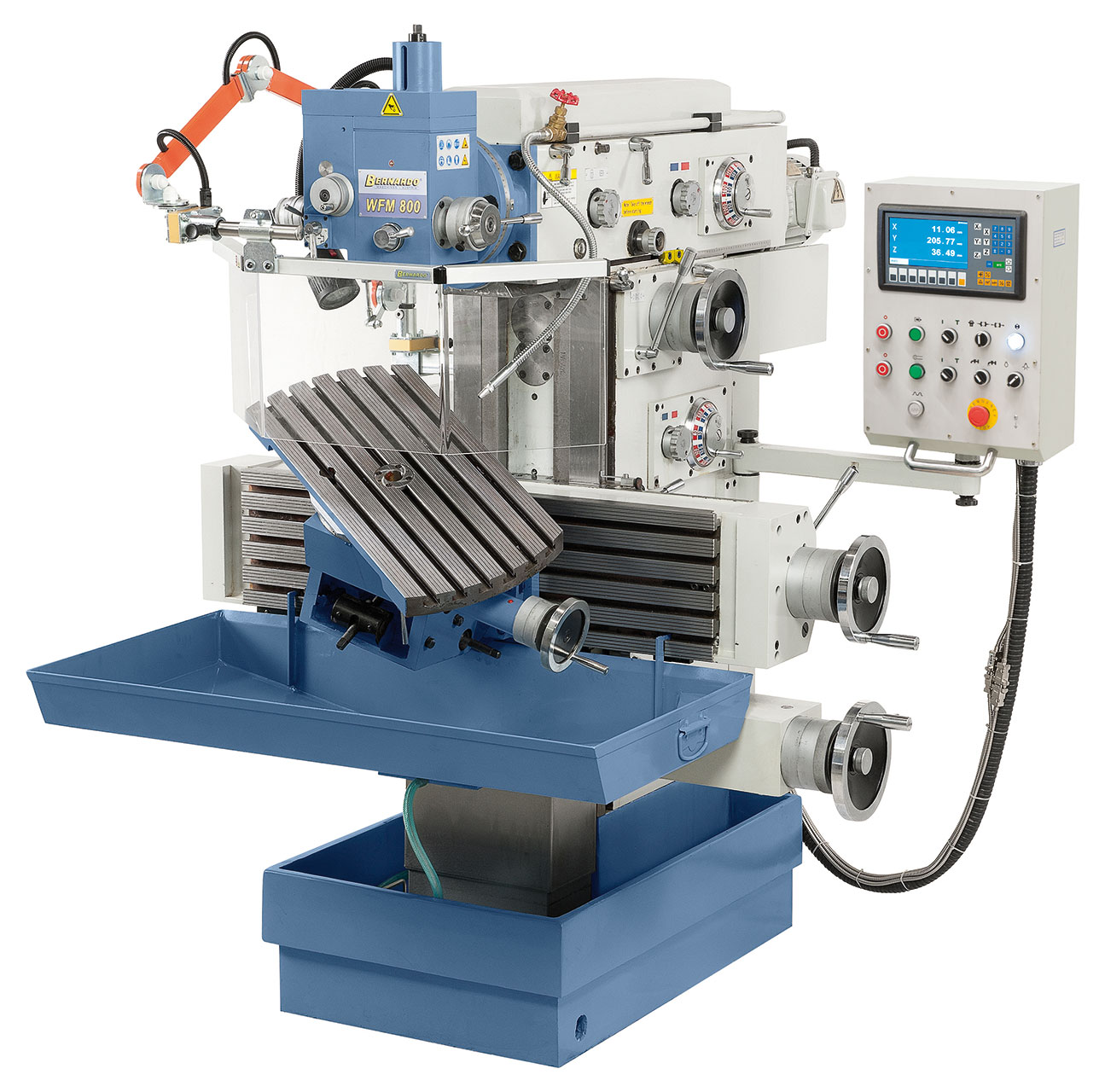

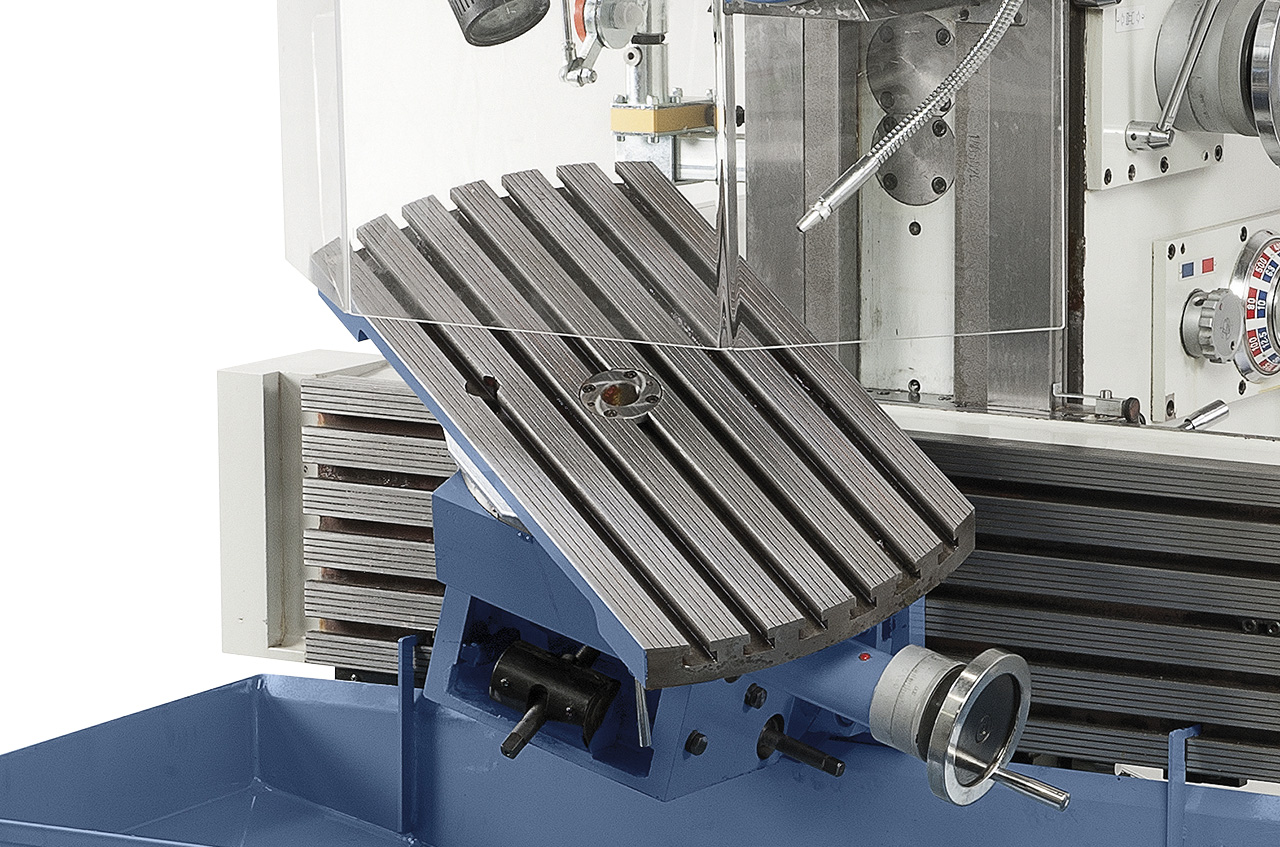

Vertikale Aufspannfläche mit 5 T-Nuten zum individuellen Spannen des Universal-Schwenktisches (Option) bzw. des festen Winkeltisches

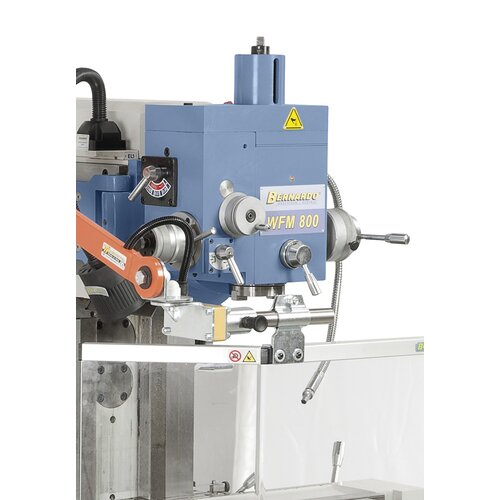

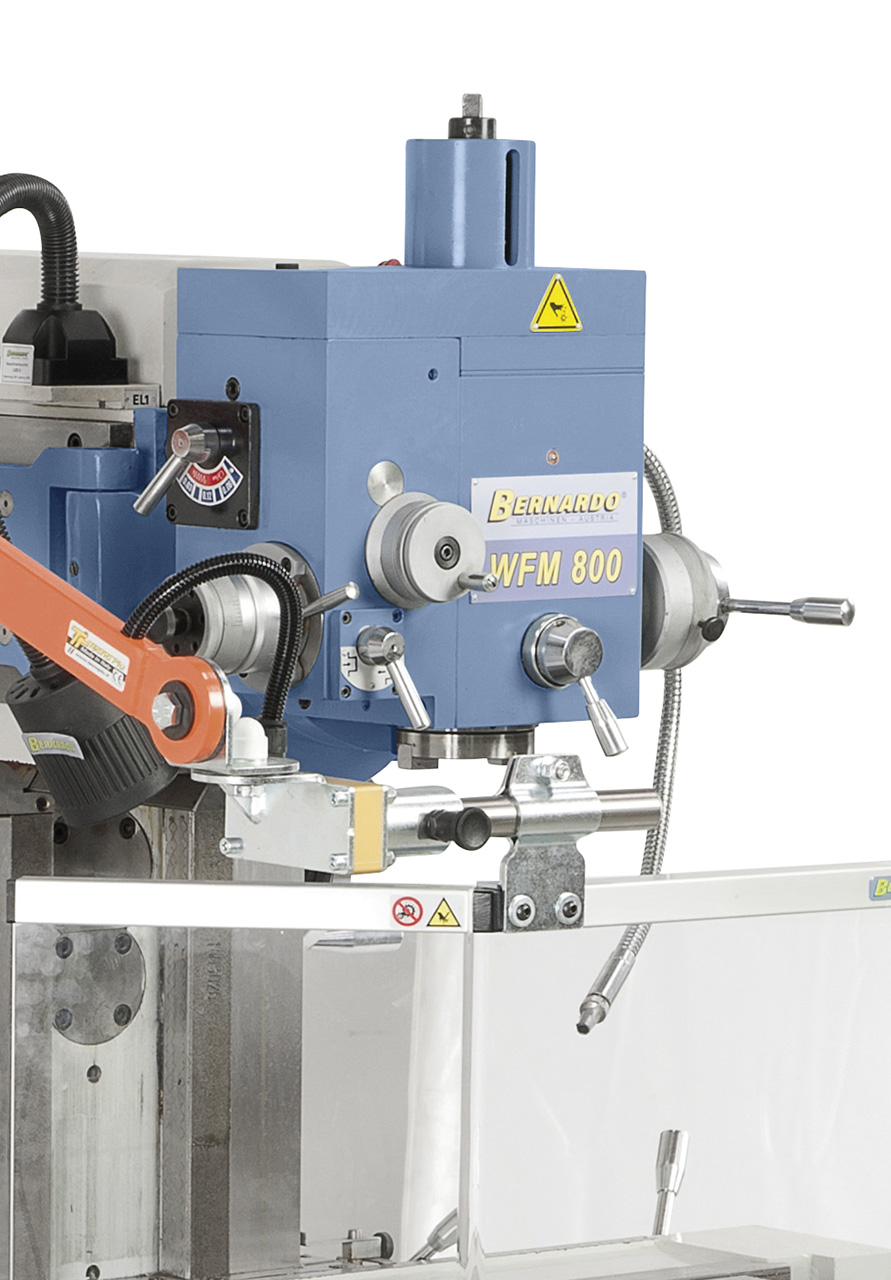

Vertikalfräskopf schwenkbar mit 60 mm Pinolenhub und drei automatischen Bohrvorschüben

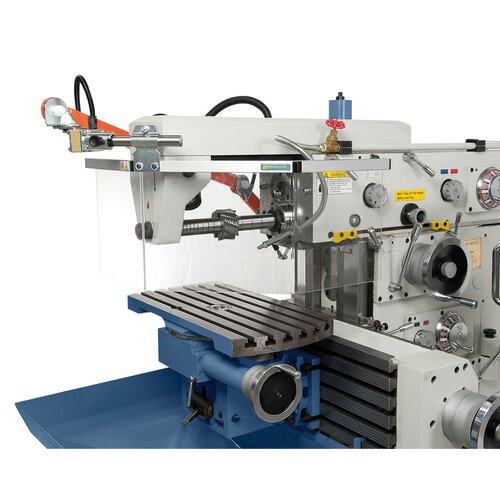

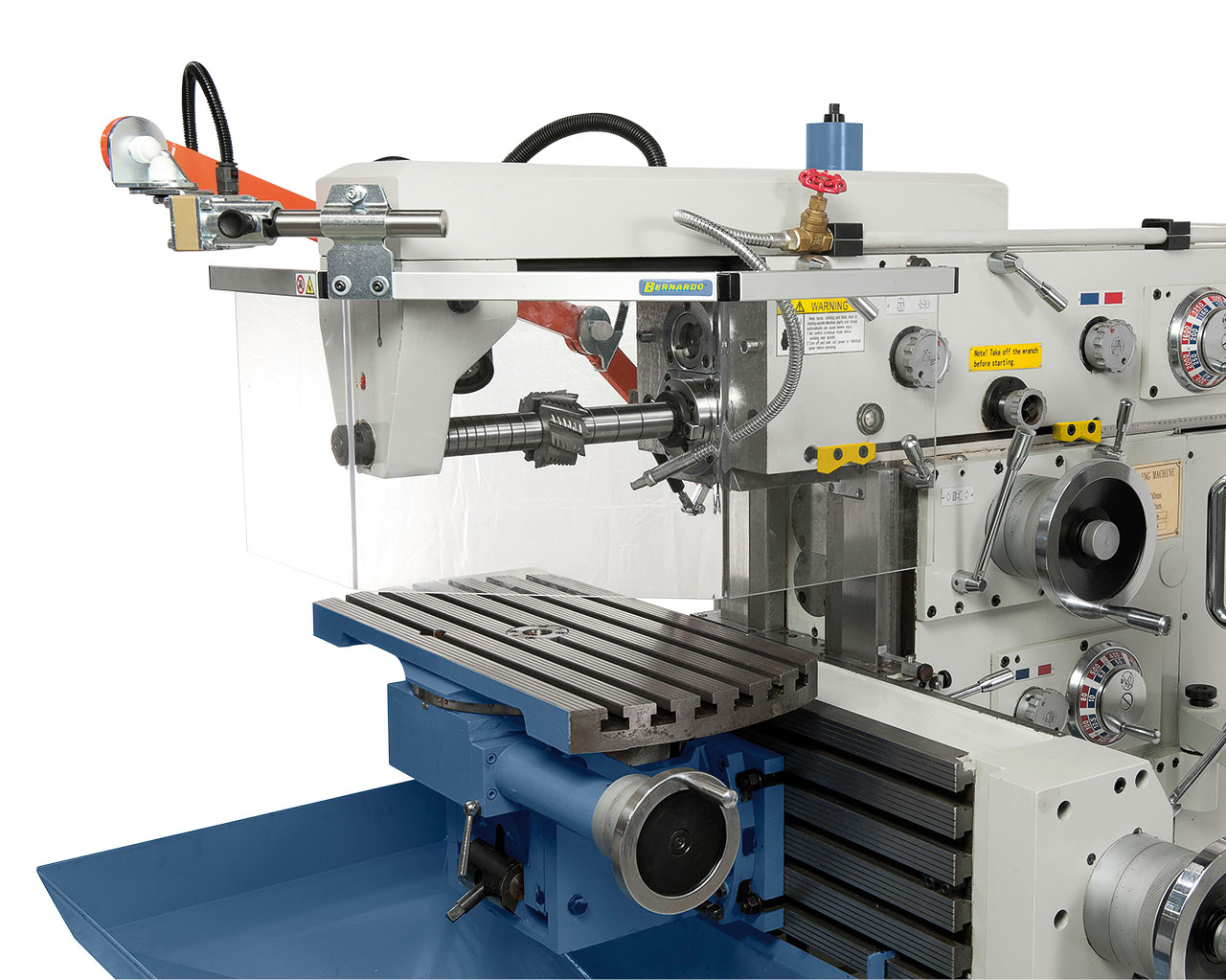

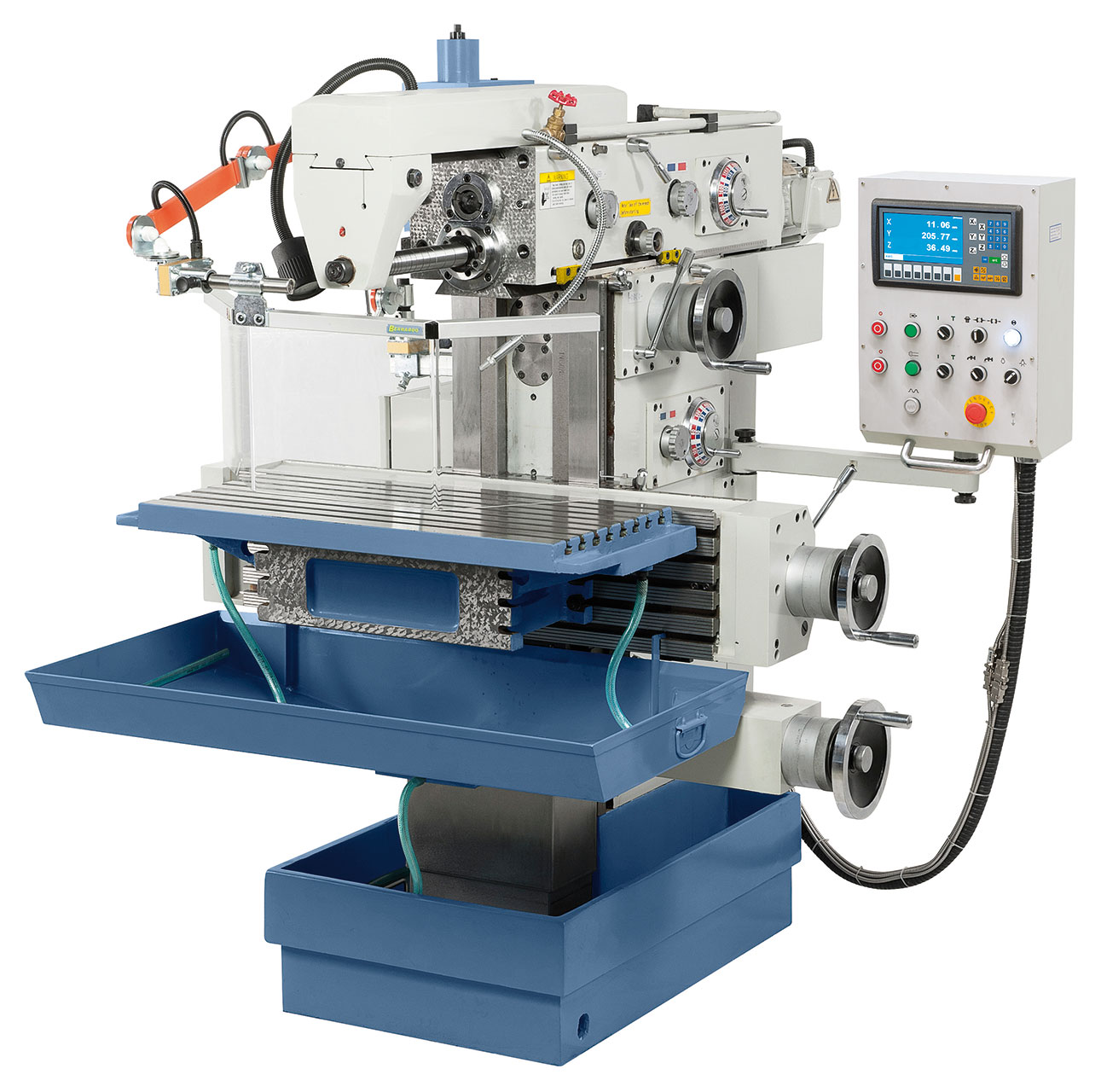

Horizontální frézování s opěrným ložiskem

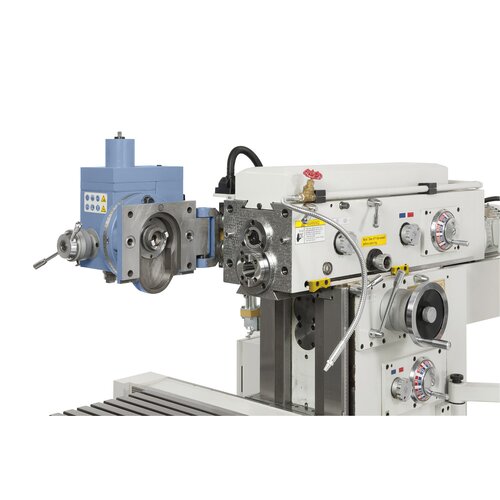

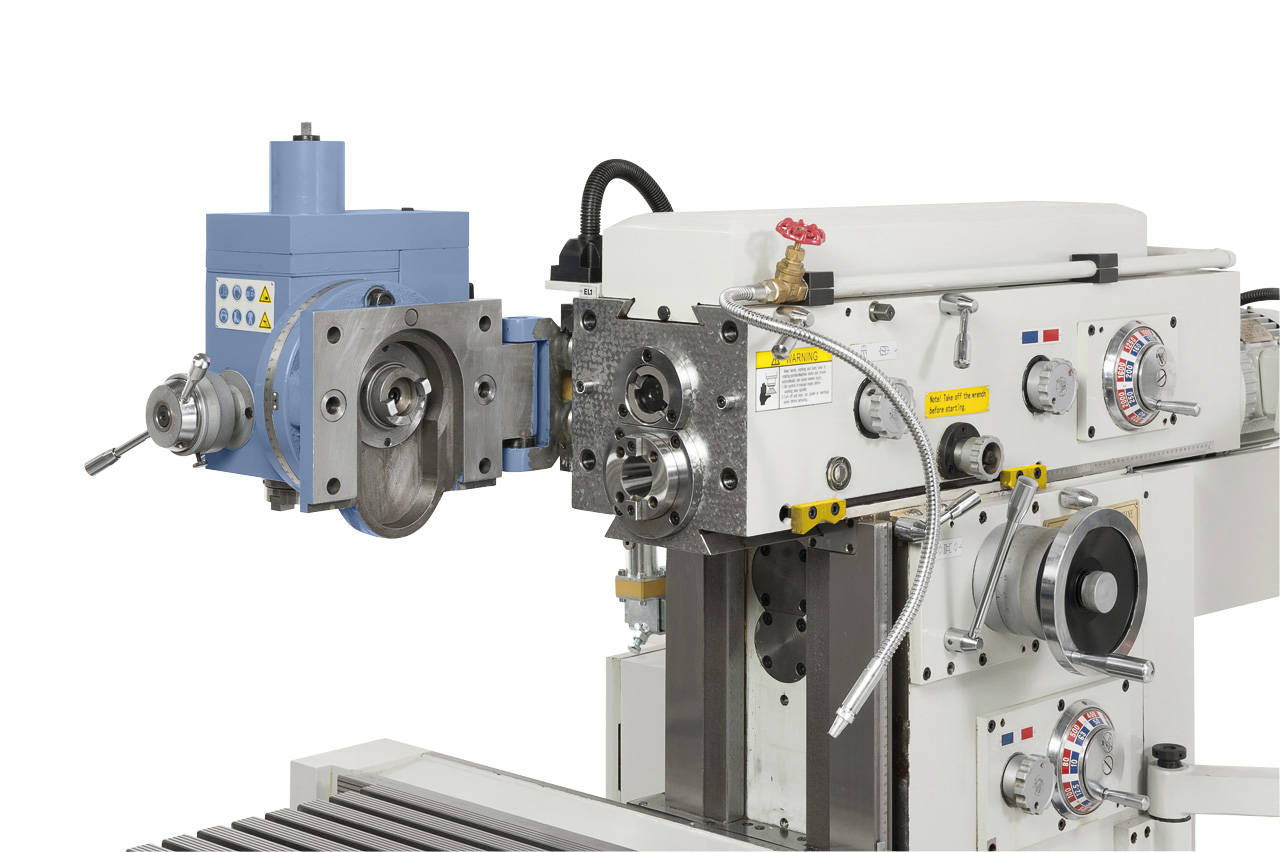

Rychlá záměna vertikálního a horizontálního frézování

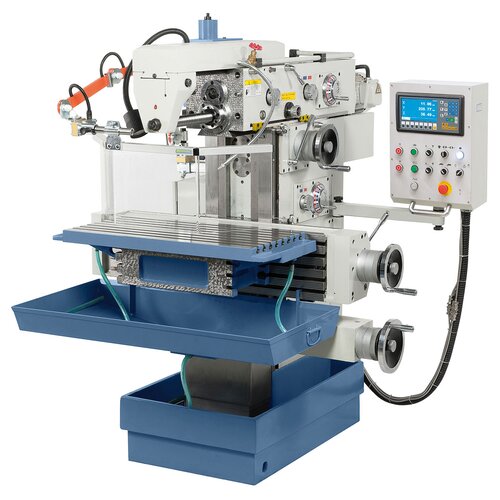

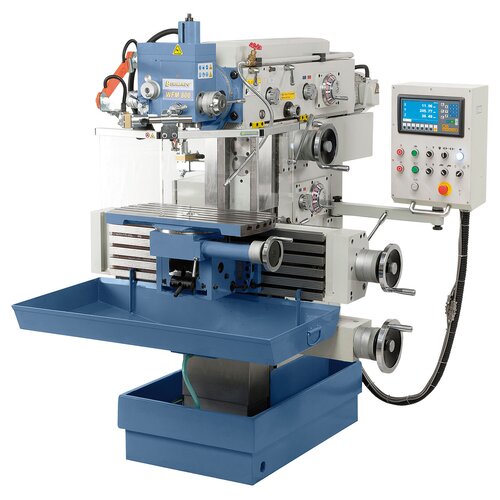

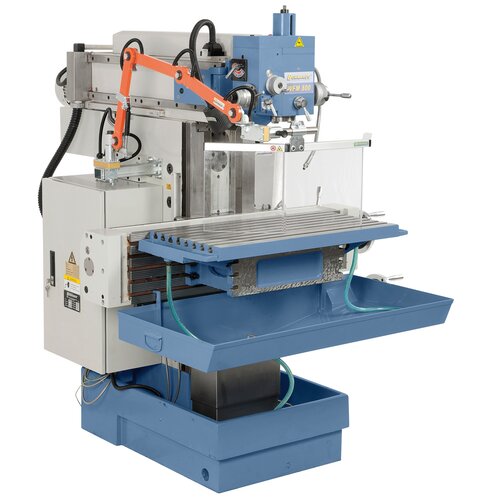

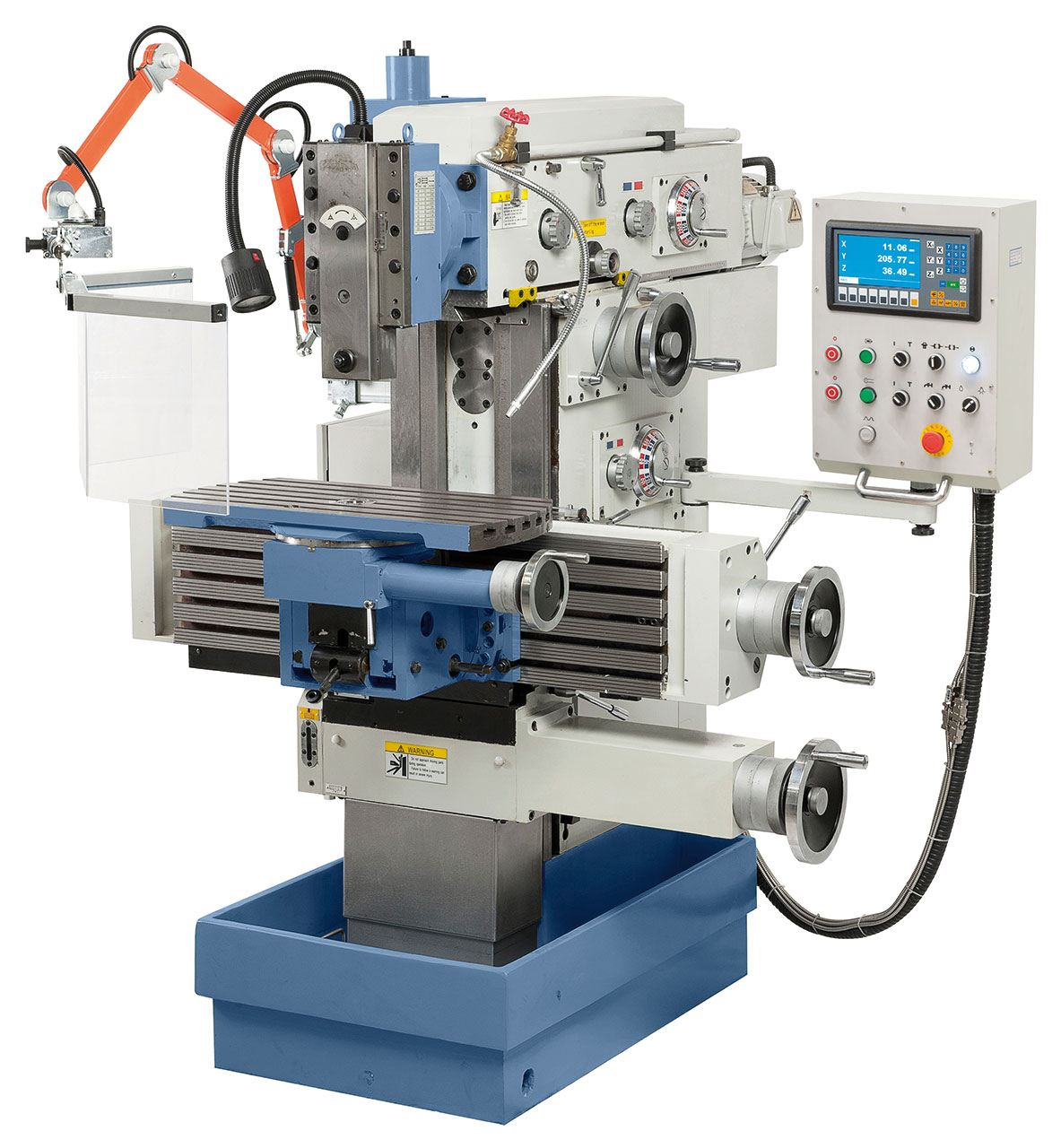

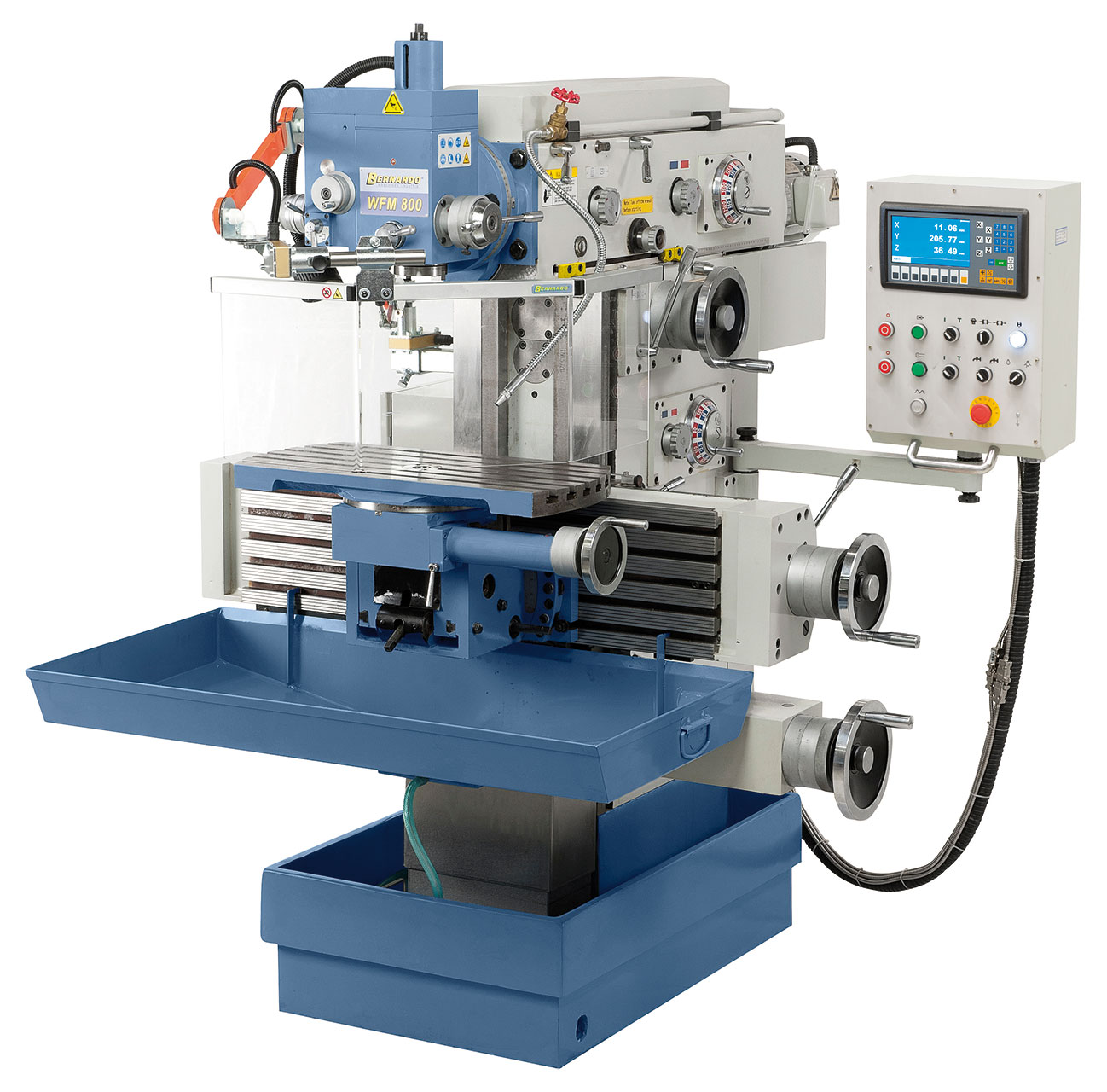

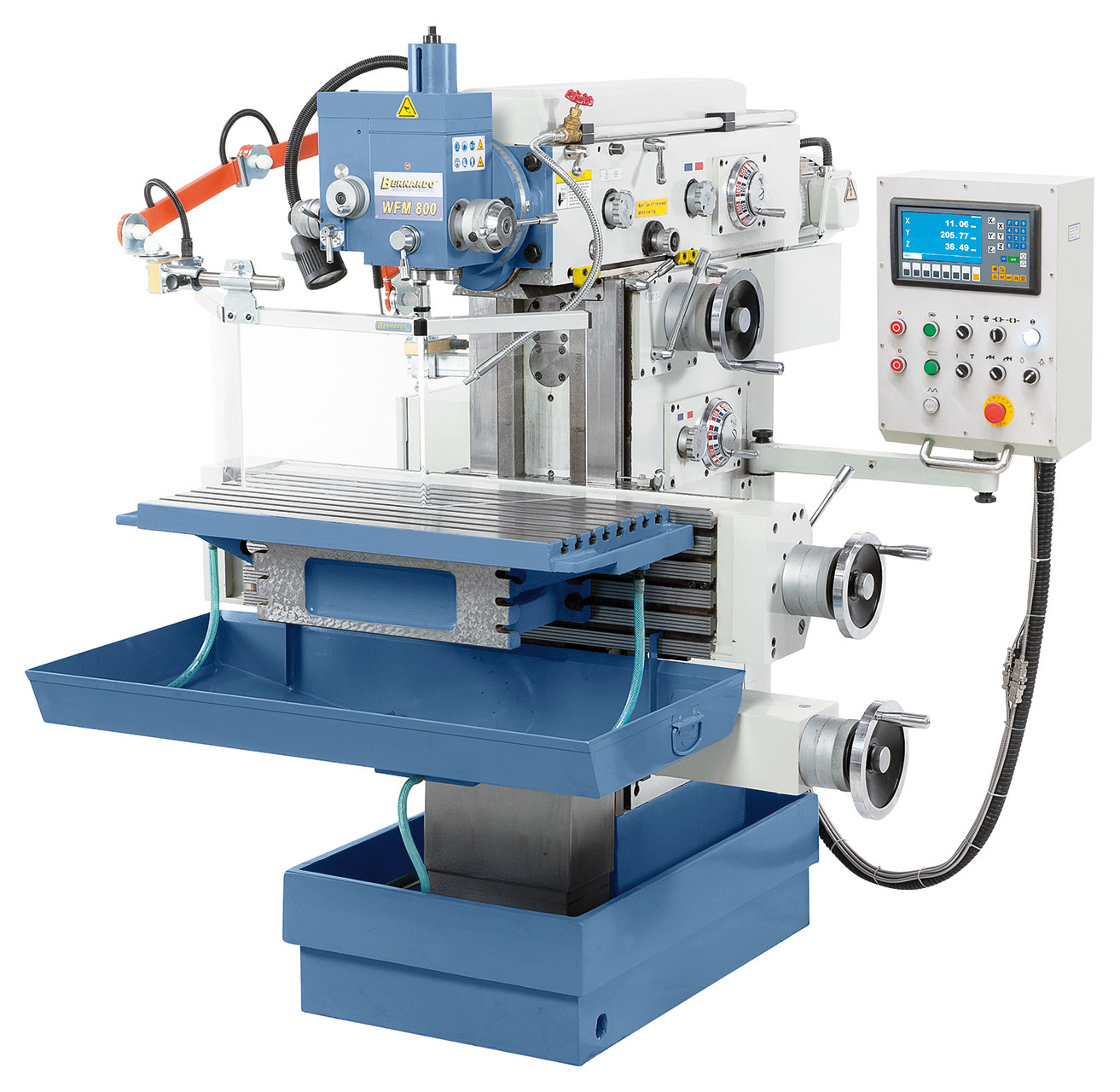

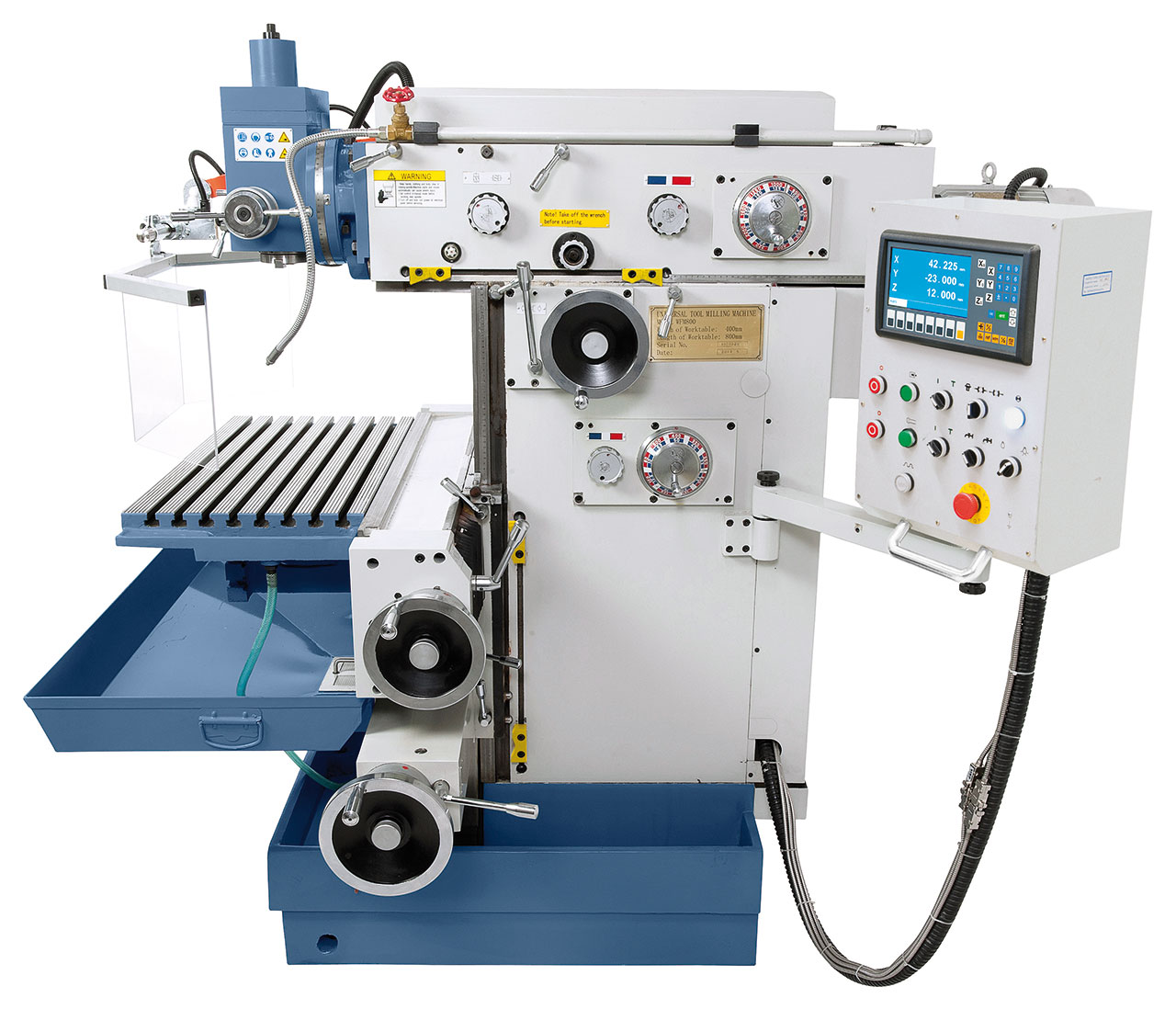

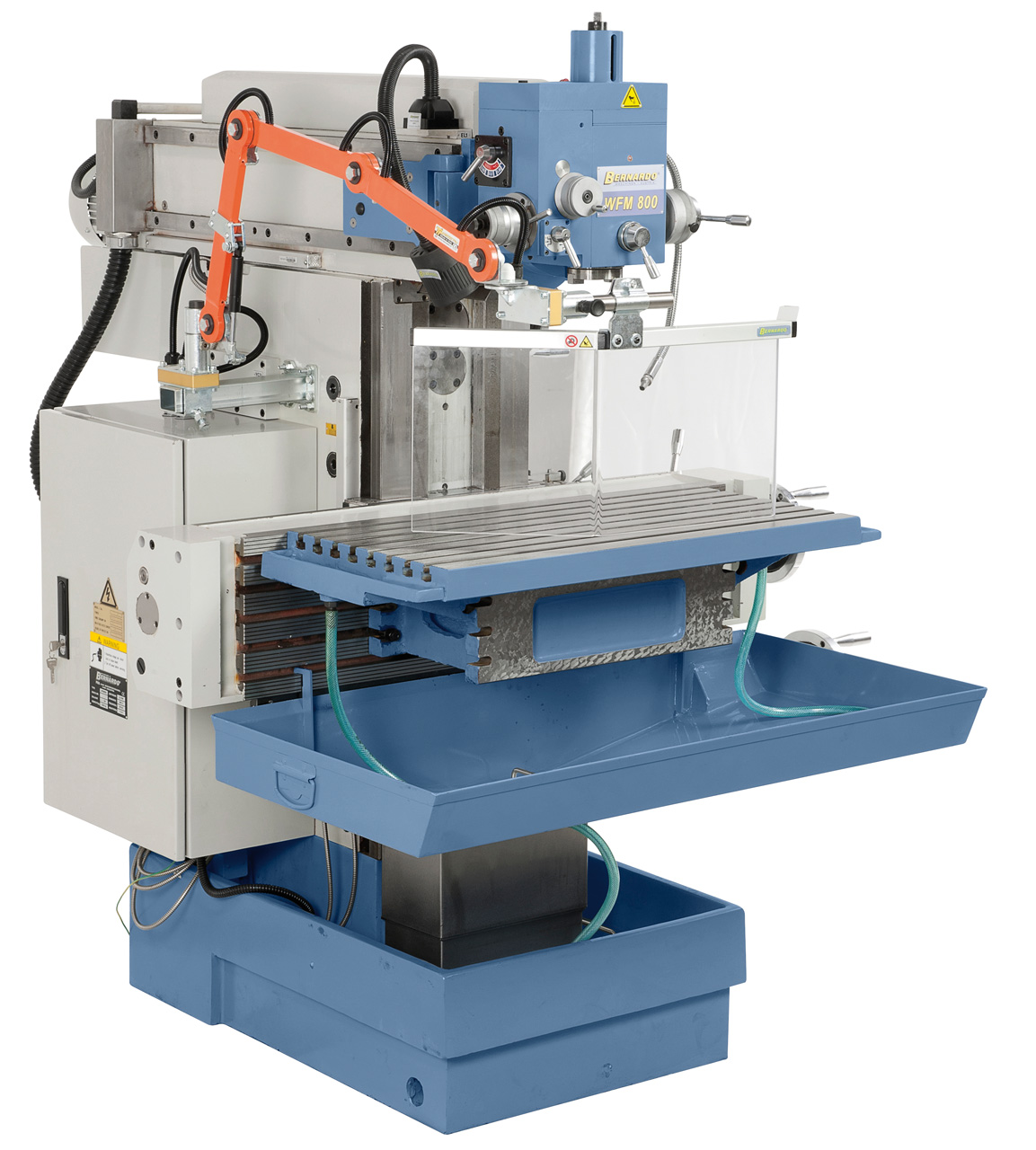

Univerzální frézka WFM 800 vč. 3osé digitální odměřování ES-12 H

product.detail.art-no: 02-1304XL

Zu Favoriten hinzufügen Zur Vergleichsliste hinzufügen

Konvenční univerzální nástrojářská frézka WFM 800 je určená k opracování obrobků do hmotnosti 300 kg. Díky stabilní a litinové konstrukci a vysoké tuhosti komponentů splňuje frézka ty nejlepší předpoklady pro dosažení přesných výsledků obrábění. Uplatnění nalezne především v nástrojárnách při výrobě forem, ve modelárnách a v konstrukčních dílnách.

38 352,00 €

incl. 20% VAT

Availability

Out of Stock

Product Properties

Jednoduché a přesné nastavení rychlosti posuvu ručním kolem
Ruční a automatickými posuvy s rychloposuvem pro všechny tři osy v základní výbavě
Centrálním mazání vodicích drah
Naklápěcí vertikální frézovací hlava s přestavením pinoly a třemi automatickými posuvy vřetena
Základna stroje je odlita z litiny, snižuje vibrace při obrábění a zajišťuje vysokou přesnost
Vertikální upínací deska s 5-ti T-drážkami k upínání pracovního stolu, univerzálního naklápěcího stolu, případně velkého obrobku
Kalená a přesně broušená vedení zajišťují vysokou přesnost práce
Regulací optimálních otáček vřetene a posuvů lze zajistit hospodárné opracování nejrůznějších materiálů
Přehledně uspořádané ovládací prvky k nastavení otáček a posuvu
Nepostradatelný stroj do nástrojářských, modelářských dílen, vzdělávacích zařízení a pro průmyslovou výrobu forem a prototypů

Product Specifications

Velikost stolu	800 x 400 mm
Svislá upínací plocha	950 x 250 mm
Dráha pojezdu podélná (x)	500 mm
Dráha pojezdu příčná (y)	350 mm
Dráha pojezdu vertikální (z)	400 mm
Max. hmotnost obrobku	300 kg
Vertikální frézovací hlava
Otáčky vřetene	(18) 40 - 2000 ot/min
Kužel vřetena	ISO 40
Zdvih pinoly	60 mm
Automatický posuv pinoly	0,03 / 0,06 / 0,12 mm/ot
Vyložení max.	520 mm
Vzdálenost vřeteno / stůl	5 - 405 mm
Rozsah naklápění vřetenové hlavy	-90° až +90°
Horizontální frézovací hlava
Otáčky vřetene	(18) 40 - 2000 ot/min
Kužel vřetena	ISO 40
Vzdálenost horizontálního vřetena / stolu	35 - 435 mm
Rychlosti posuvu
Osa x	(18) 10 - 500 mm/min
Osa y	(18) 10 - 500 mm/min
Osa z	(18) 10 - 500 mm/min
Rychloposuv (x / y / z)	1200 mm/min
T-drážky (počet / šířka / rozteč)	8 / 14 mm / 45 mm
T-drážky vertikálního stolu (počet / šířka / rozteč)	5 / 14 mm / 45 mm
Motor posuvu	1,5 kW
Výkon motoru	3,0 kW
Rozměry stroje (D x Š x V)	1460 x 2080 x 1720 mm
Hmotnost cca	2200 kg
