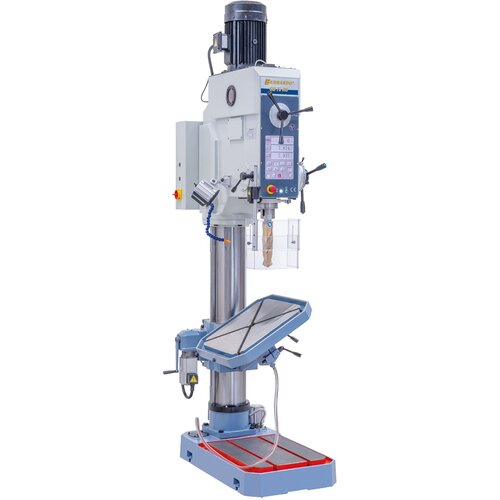

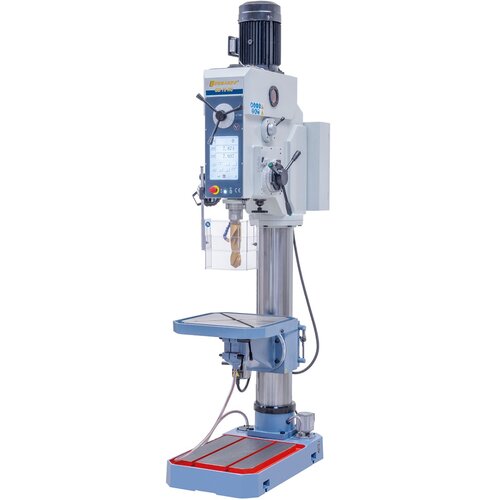

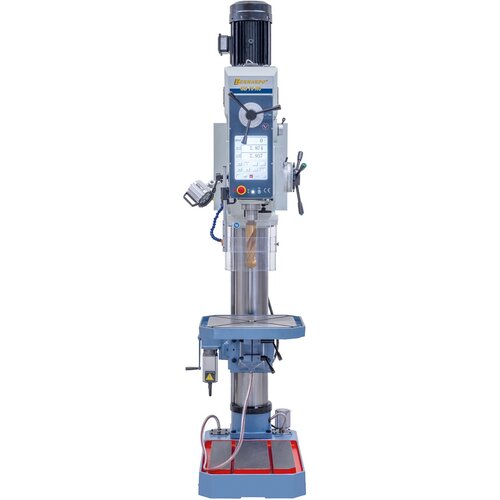

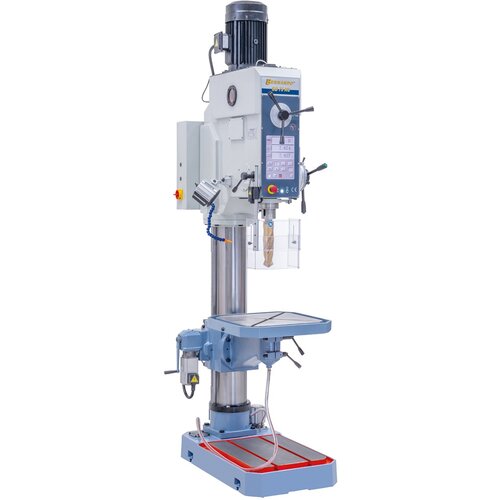

Sloupová vrtačka s převodovkou GB 75 NC
product.detail.art-no: 01-1309XL2Sloupová vrtačka s převodovkou GB 75 NC přesvědčí svým velkým vrtacím výkonem 70 mm, masivní konstrukcí a rozsáhlou základní výbavou. Tento model je proto ideální pro použití v průmyslové i sériové výrobě.
14 580,00 €
incl. 20% VATAvailability
Product Properties

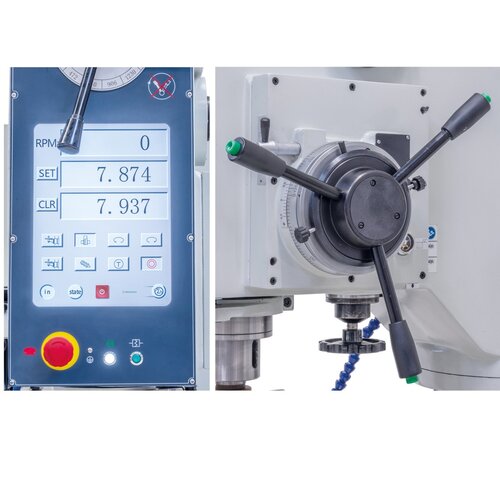

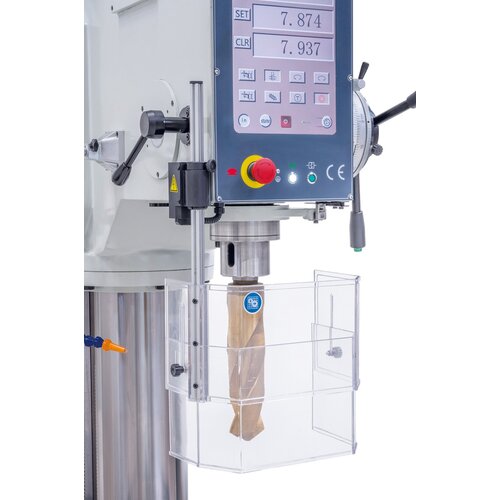

- Všechny seřizovací práce se provádějí přímo na velkém dotykovém displeji

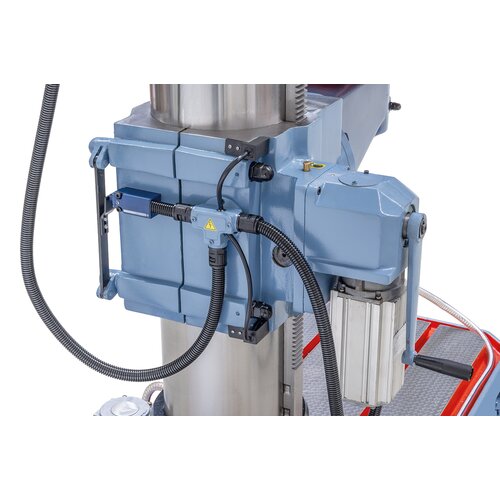

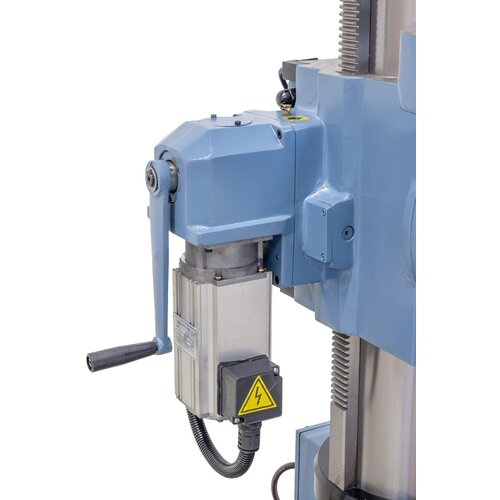

- Sériově vybavená motorickým nastavením výšky stolu
- Elektromagnetickou spojkou lze zapínat 4 automatických posuvů vřetena

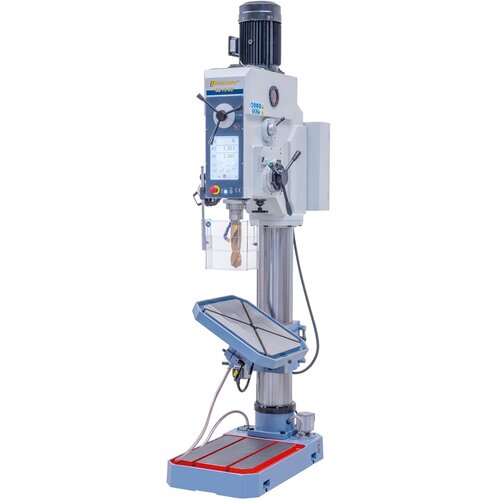

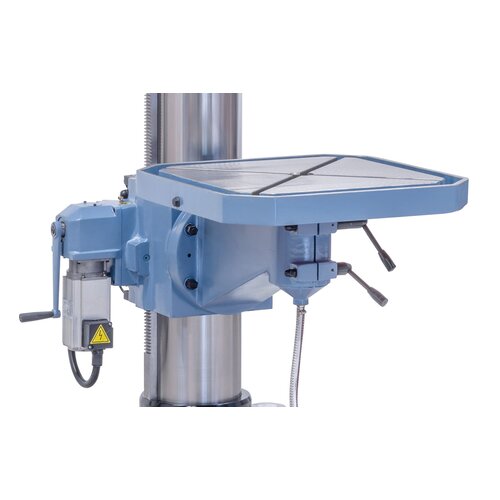

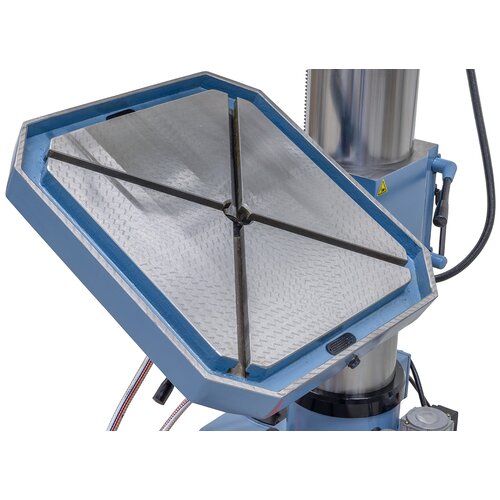

- Masivní, ručně zaškrabaný stůl z šedé litiny, naklápěcí v úhlu od -45° do +45°

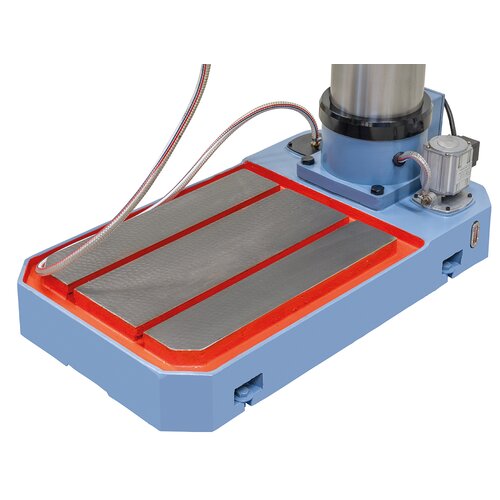

- Broušená základová deska s T-drážkami pro upínání obzvlášť vysokých obrobků
- Garantovaná přesnost chodu vřetene ≤0,02 mm
- Klidný chod použitím broušených ozubených kol převodovky běžících v olejové lázni
- Stabilní a broušený ocelový sloup, navržený pro velké namáhání

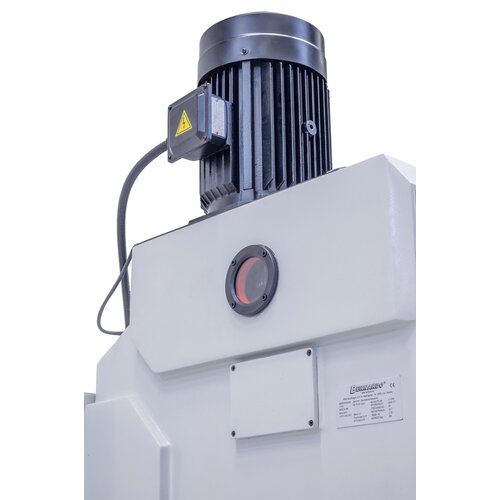

- Výkonný hnací motor je navržen pro dlouhý provoz
Product Specifications
|
Vrtací výkon v oceli |
70 mm |
|
Vrtací výkon v litině |
80 mm |
|
Řezání závitů max. |
M50 |
|
Sklíčidlo |
3 – 16 mm / B 18 |
|
Upínací kužel |
MK 5 |
|
Otáčky vřetene / počet stupňů |
38 – 1230 ot/min / 12 |
|
Rozsahy posuvů |
0,1 / 0,2 / 0,3 / 0,4 mm/ot |
|
Vyložení |
420 mm |
|
Vzdálenost vřetene od stolu max. |
745 mm |
|
Vzdálenost vřetene od zákl. desky |
1380 mm |
|
Zdvih pinoly |
280 mm |
|
Průměr sloupu |
220 mm |
|
Velikost stolu / velikost T-drážky |
600 x 600 mm / 18 mm |
|
Rozměr základové desky |
490 x 635 mm |
|
Výkon motoru |
5,5 kW |
|
Rozměry stroje (Š x H x V) |
750 x 1200 x 2790 mm |
|
Hmotnost cca |
1060 kg |
Delivery Contents
- Rychloupínací sklíčidlo 3 - 16 mm / B 18
- Upínací trn MK 5 / B 18
- Redukční pouzdro MK 5 / 4, MK 4 / 3, MK 4 / 2, MK 3 / 1
- Motorický zdvih stolu

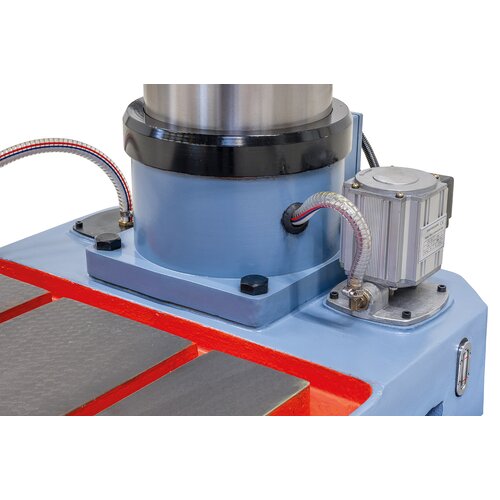

- Chladicí zařízení
- Dotyková obrazovka
- Elektromagnetický posuv vřetena
- Automatický vyrážeč nástrojů
- Prvotní olejová náplň Shell Tellus 46
- LED pracovní osvětlení
- Digitální zobrazení počtu otáček
- Digitální zobrazení hloubky vrtání
- Výškově stavitelný ochranný kryt
