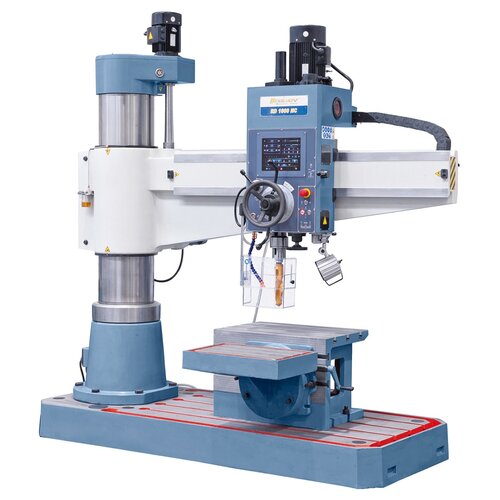

Radiální vrtačka RD 1600 x 60 NC Vario
product.detail.art-no: 01-1330XLRadiální vrtačka RD 1600 NC je ideální pro vrtání, zahlubování a vystružování velkých obrobků (například ocelových nosníků, přírub, ...). Zvláštnostmi tohoto modelu jsou ovládání pomocí velké dotykové obrazovky a posuv pinoly prostřednictvím servomotoru. Díky univerzálním možnostem použití je tento stroj optimální pro mechanické dílny, opravárenské provozy, strojírenství, …
28 560,00 €
incl. 20% VATAvailability
Product Properties

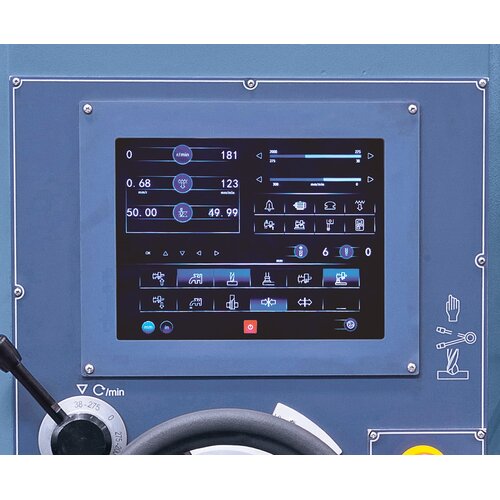

- Velká dotyková obrazovka pro všechny seřizovací práce, jako jsou otáčky, vrtání / řezání závitů, výškové nastavení výložníku, ...

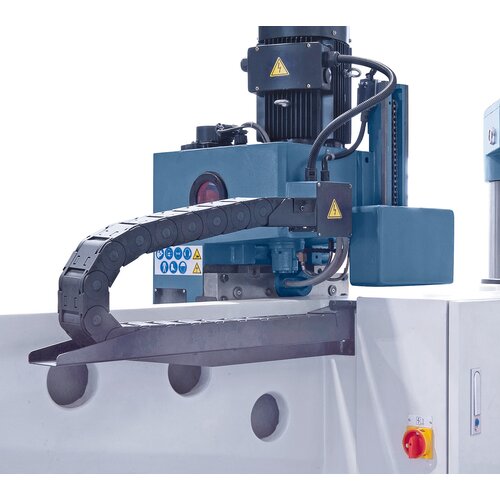

- Posuv pinoly zajišťuje kvalitní servomotor
- Jednoduché nastavení výšky ramena výložníku motorem zdvihu, poloha vřetena zůstává nezměněná, ideální pro sériovou výrobu
- Elektronicky nastavitelná hloubka vrtání, včetně kontroly zadané hodnoty
- Sériově dodávaná s plynulou regulací otáček, odečítáním nastavených otáček na digitálním displeji
- Zobrazení jednotek míry, volitelně mm nebo palec
- Výložník s kalenými a broušenými vodicími dráhami
- Ideální k vrtání, zahlubování, vystružování a řezání závitů
- Vyvažování polohy pinoly protizávažím
Product Specifications
|
Vrtací výkon max. |
60 mm |
|
Řezání závitů max. |
M45 |
|
Vyložení min./max. |
350 - 1600 mm |
|
Svislý pohyb výložníku |
585 mm |
|
Dráha pojezdu vrtací hlavy (vodorovně) |
1250 mm |
|
Zdvih pinoly |
315 mm |
|
Kužel vřetena |
MK 5 |
|
Otáčky vřetene |
38 - 275, 275 - 2000 ot/min |
|
Rozsahy posuvů |
0 - 300 mm/min |
|
Vzdálenost vřeteno - upínací kostka |
165 - 750 mm |
|
Vzdálenost vřeteno - základová deska |
665 - 1250 mm |
|
Upínací plocha základové desky |
1740 x 980 mm |
|
Upínací kostka (D x Š x V) |
750 x 500 x 500 mm |
|
Výkon motoru |
4,0 kW |
|
Rozměry stroje (Š x H x V) |
2490 x 1050 x 2780 mm |
|
Hmotnost cca |
3800 kg |
Delivery Contents

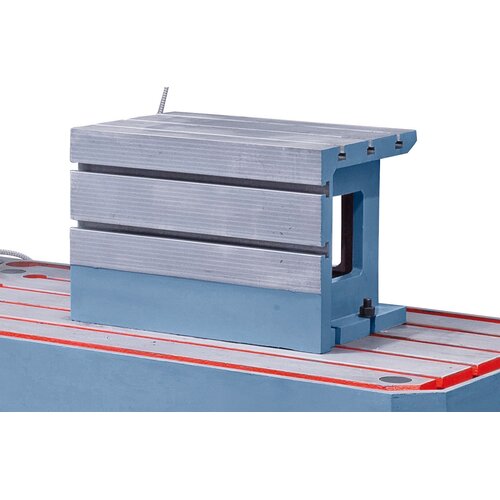

- Upínací kostka
- Upínací trn
- Redukční pouzdra MK 5/4, MK 4/3, MK 3/2

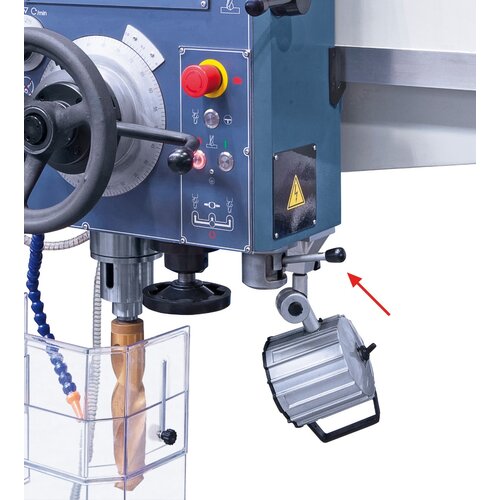

- LED pracovní osvětlení
- Prvotní olejová náplň Shell Tellus 46
- Chladicí zařízení
- Dotyková obrazovka
- Servomotor pro posuv pinoly
- Frekvenční měnič

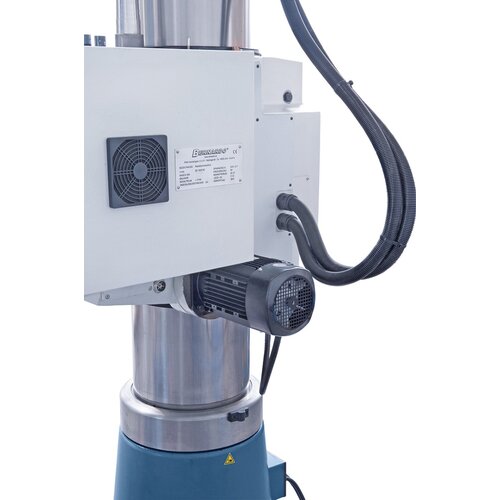

- Motor zdvihu
- Hydraulický motor
- Výškově stavitelný ochranný kryt
- Servisní a obslužné nářadí
