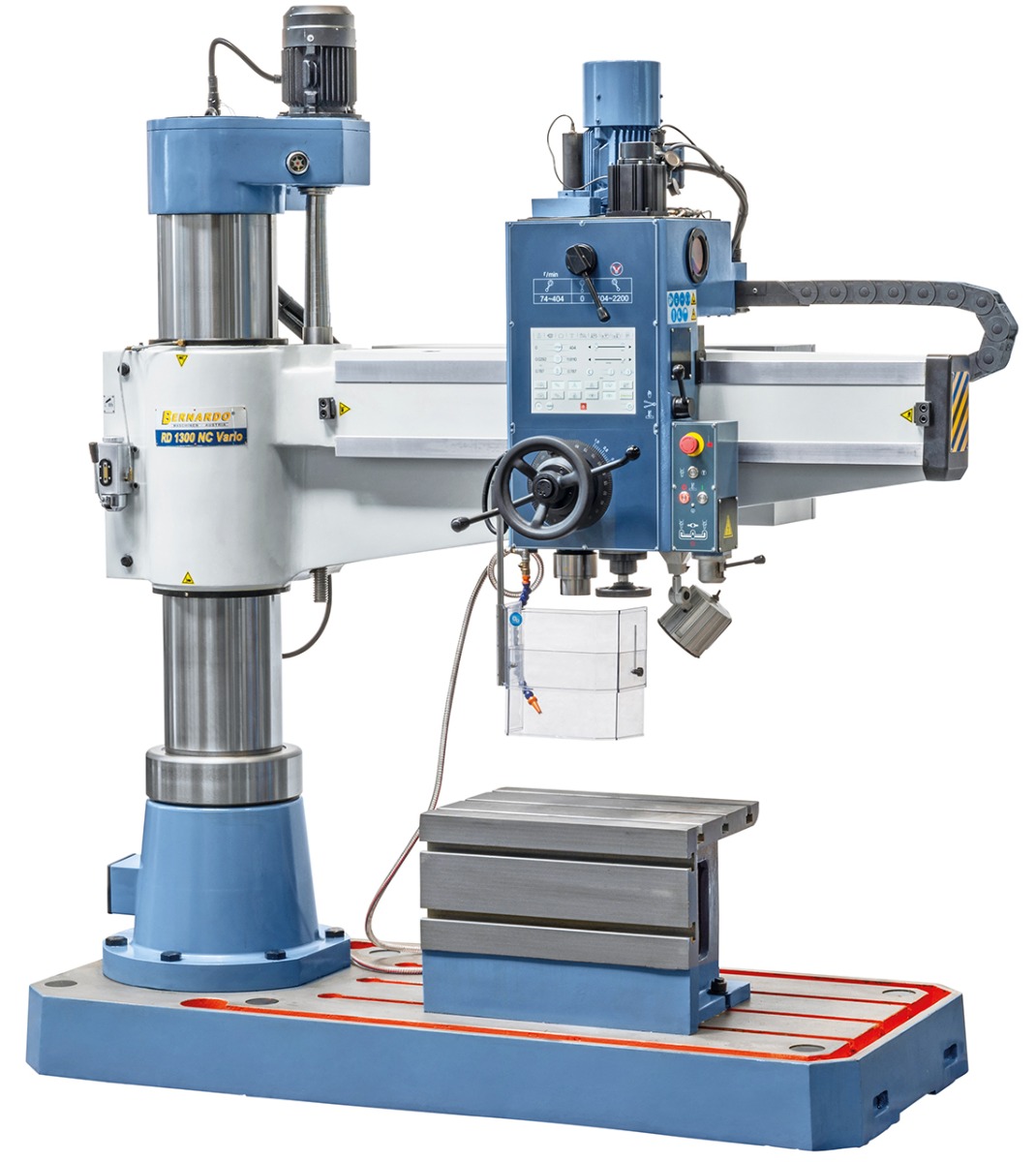

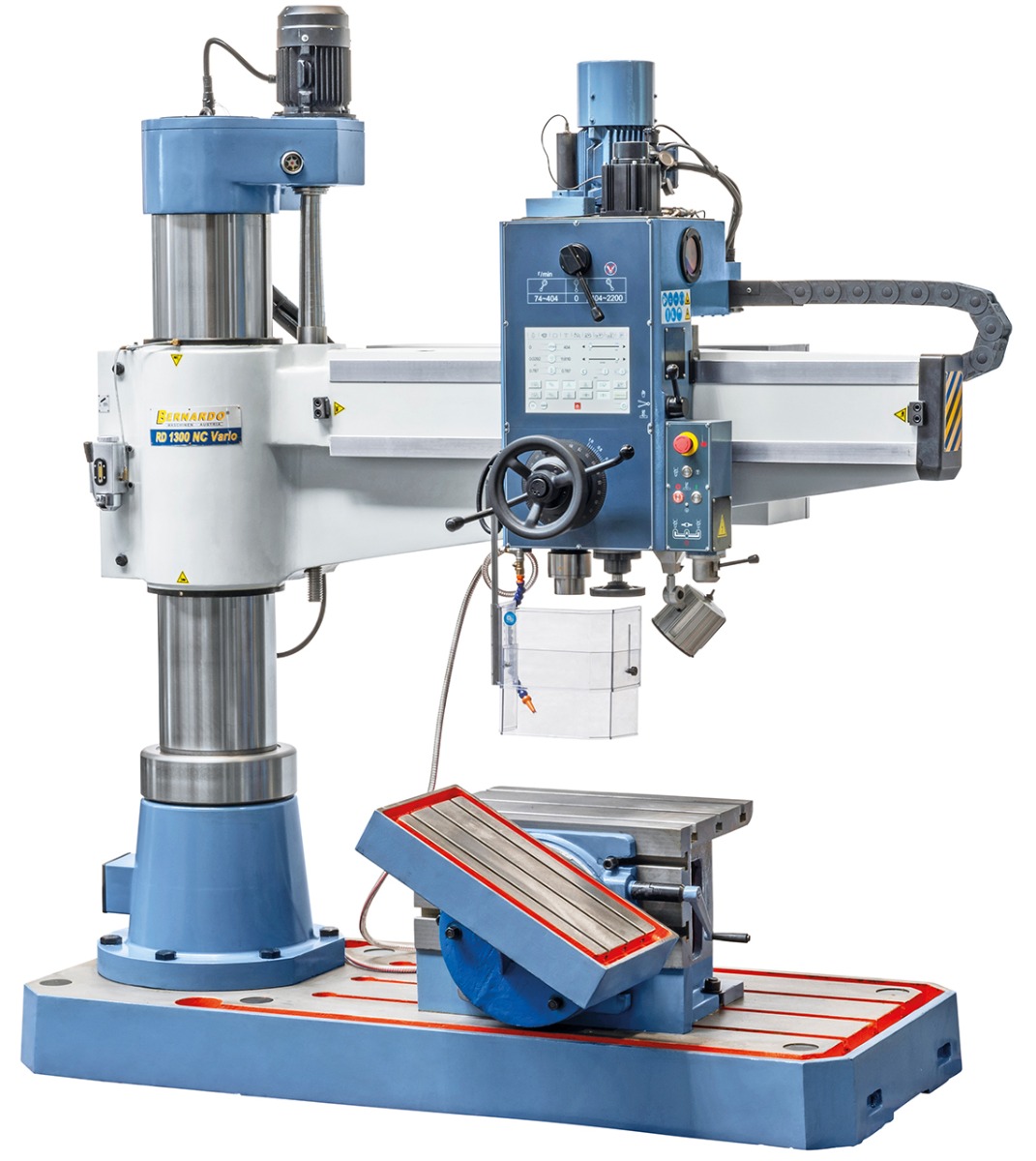

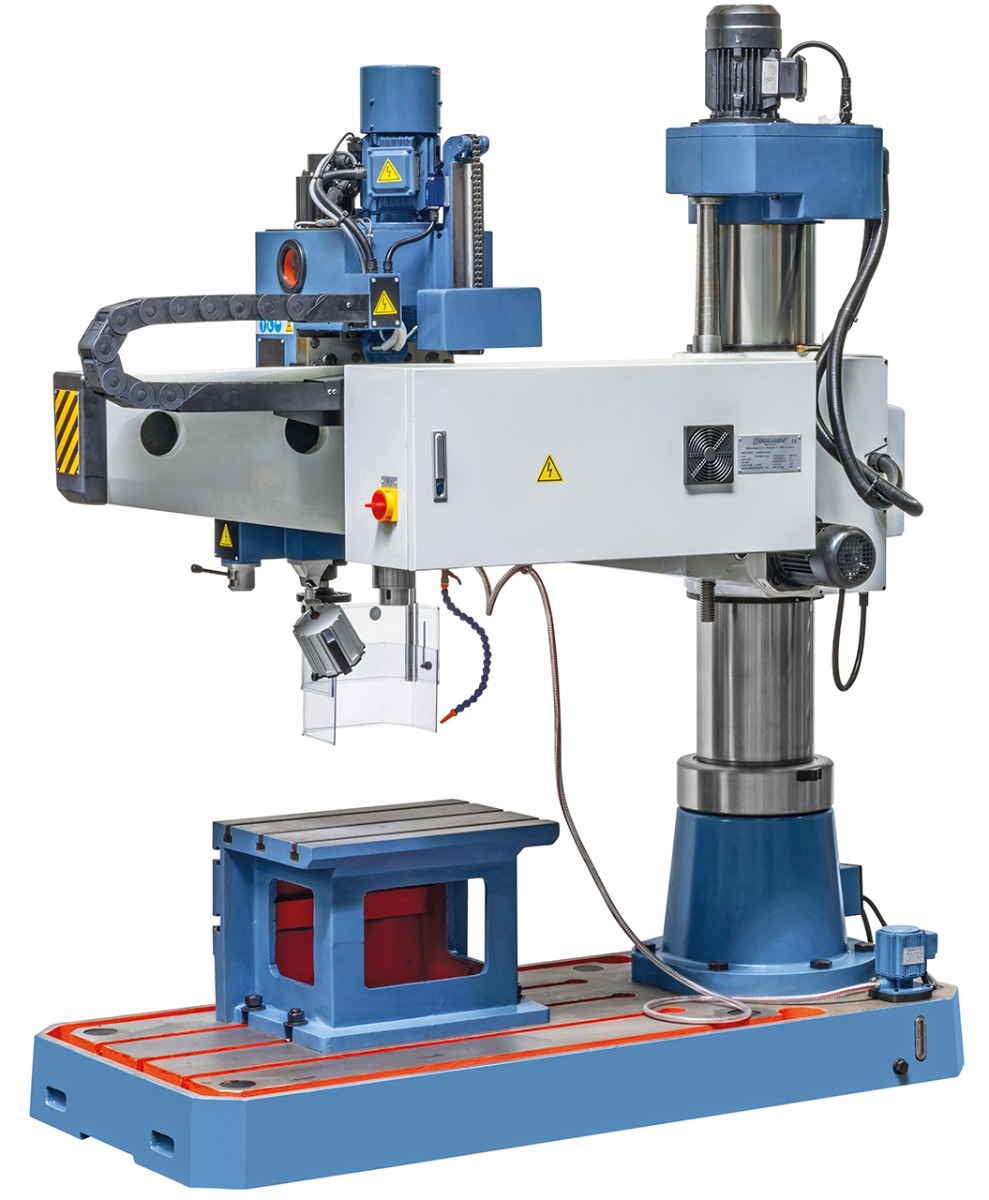

Radiální vrtačka RD 1300 NC Vario
product.detail.art-no: 01-1329XL9Radiální vrtačka RD 1300 NC Vario je ideální pro vrtání, zahlubování a vystružování velkých obrobků (například ocelových nosníků, přírub, ...). Zvláštnostmi tohoto modelu jsou ovládání pomocí velké dotykové obrazovky a posuv pinoly prostřednictvím servomotoru. Díky univerzálním možnostem použití je tento stroj optimální pro mechanické dílny, opravárenské provozy, strojírenství, …
24 600,00 €
incl. 20% VATAvailability
Product Properties
- Standardní řízení Bohrtronic vypočítává ideální otáčky a rychlost posuvu při vrtání a závitování na základě

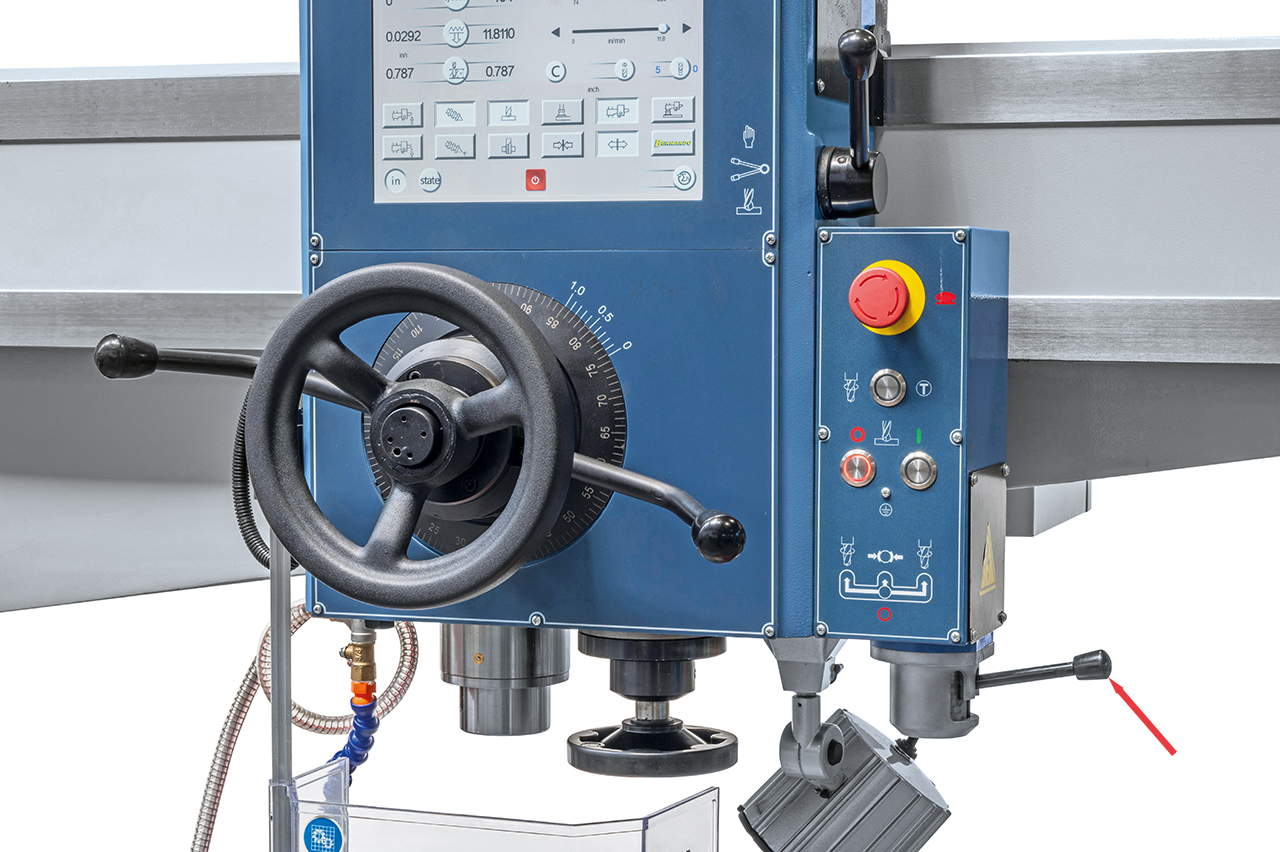

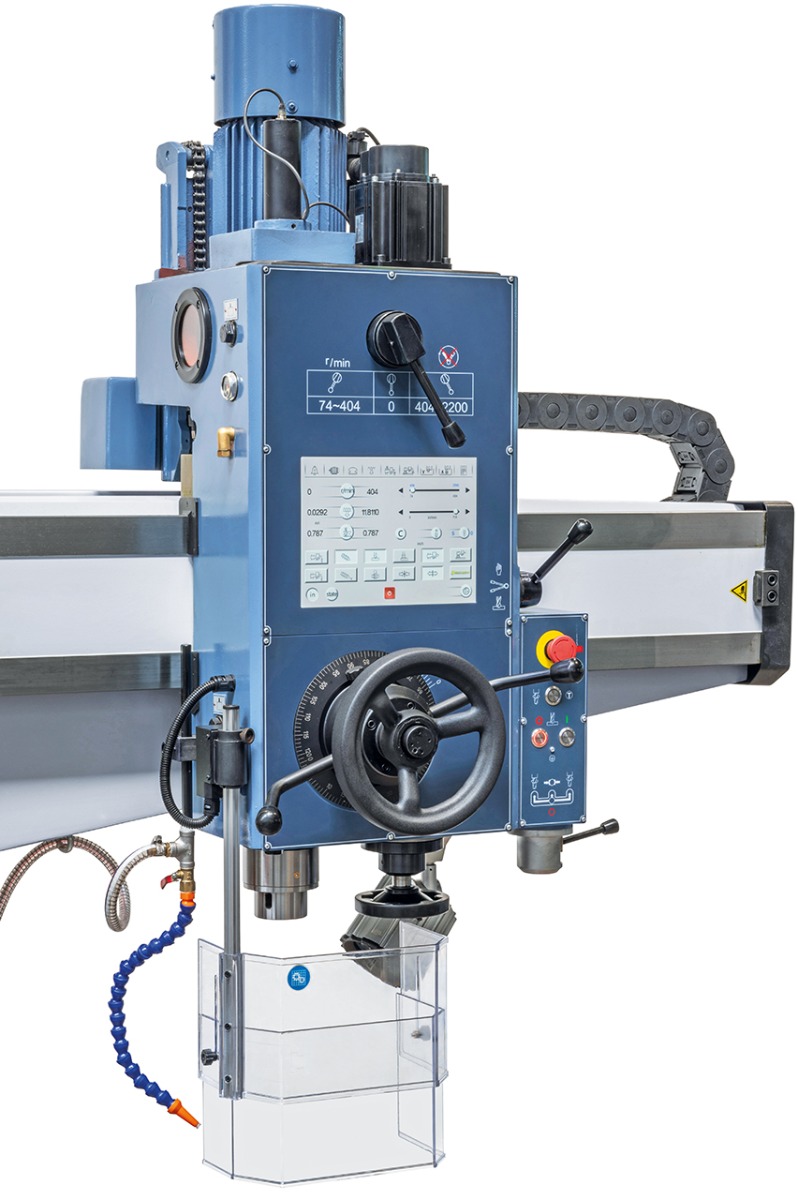

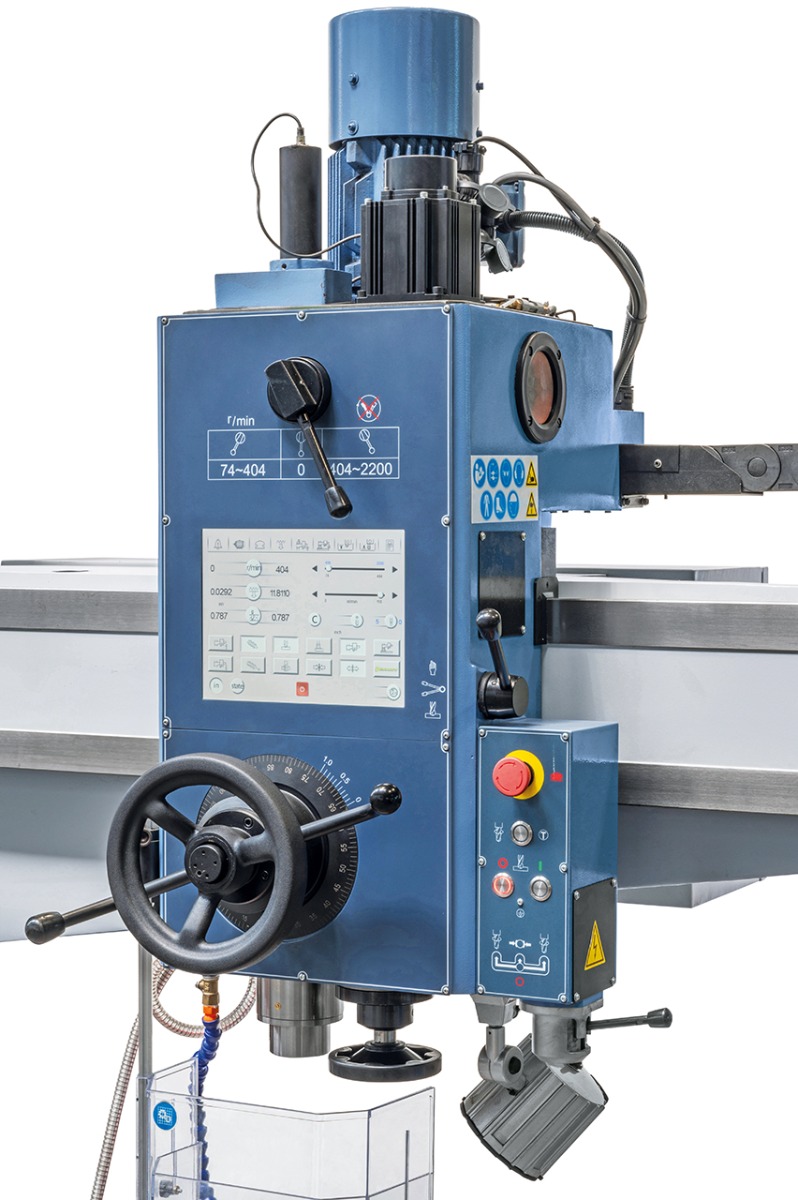

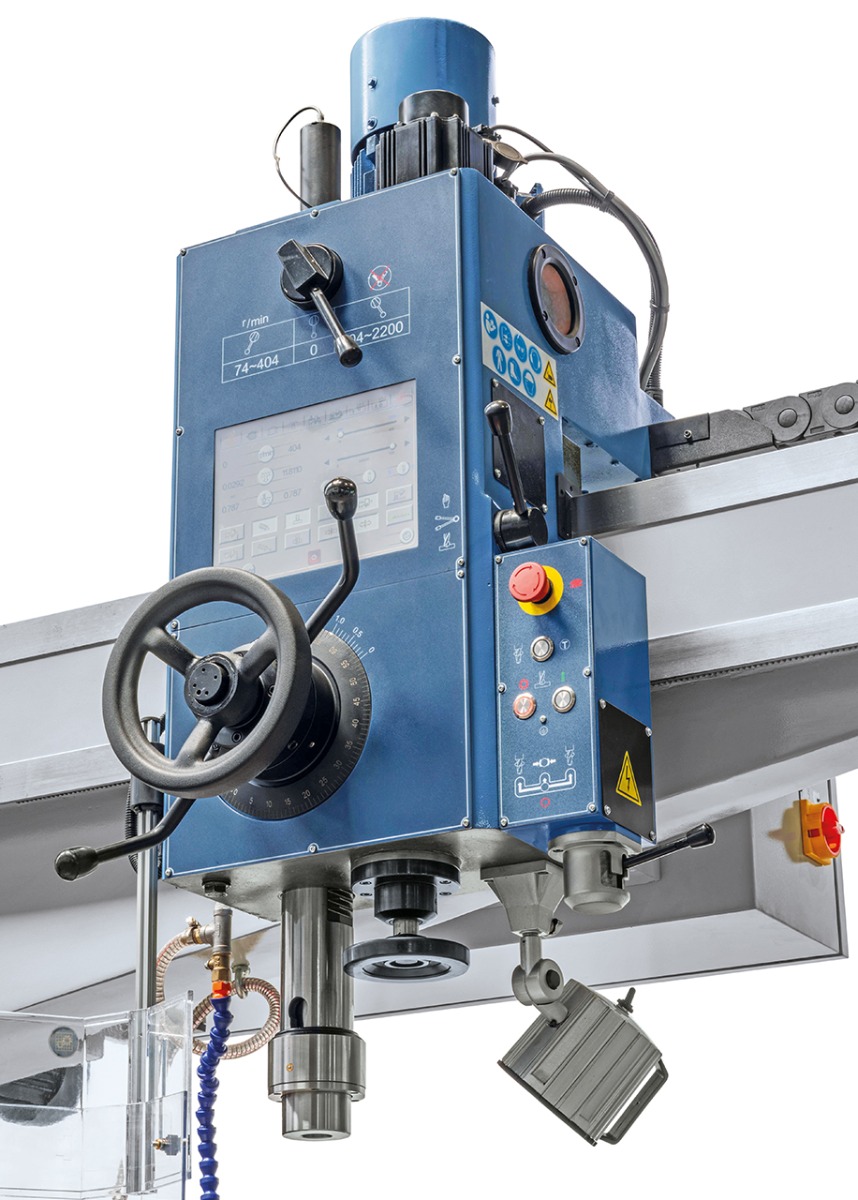

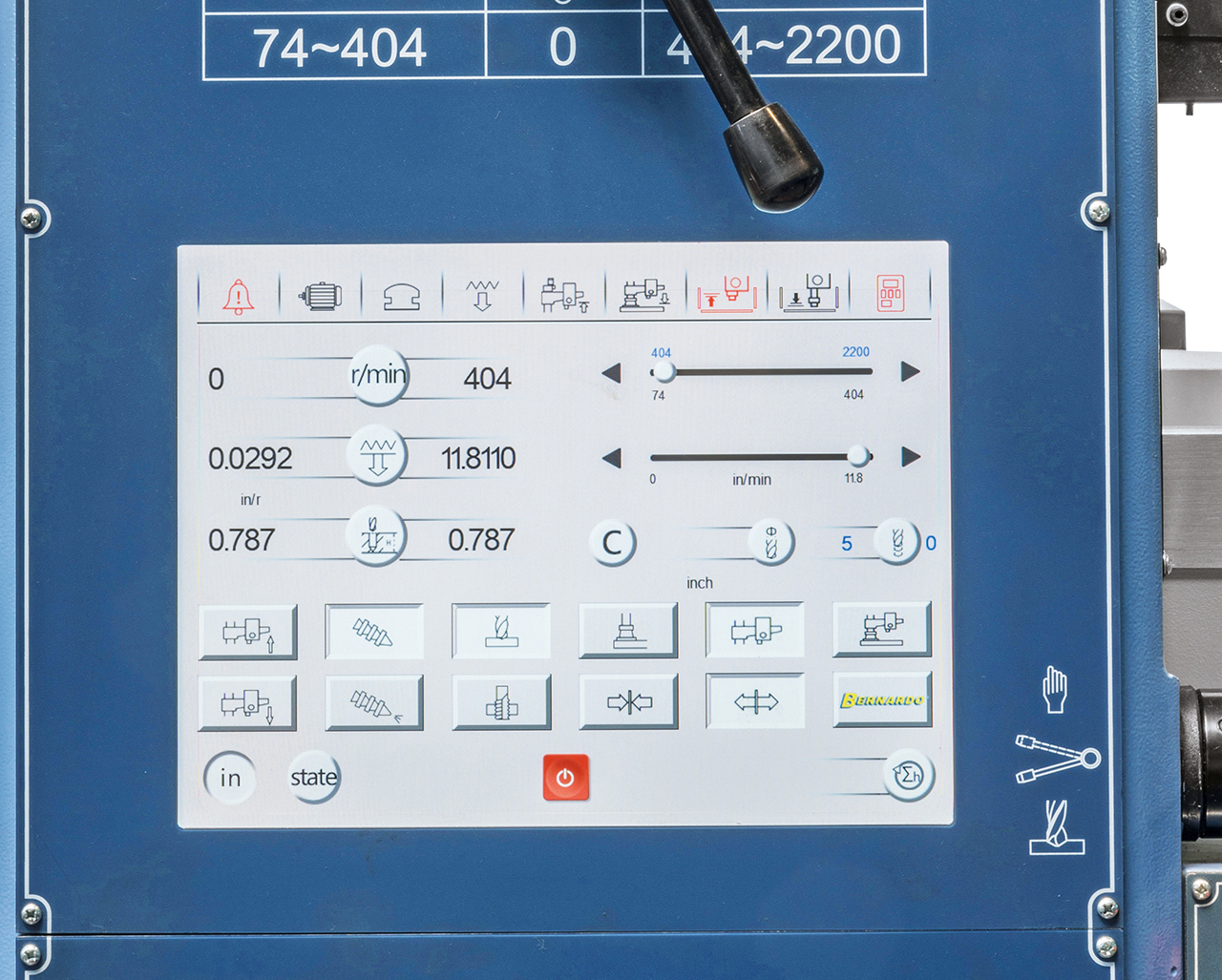

zadaného průměru nástroje a materiálu (litina / ocel) - Velká dotyková obrazovka pro všechny seřizovací práce, jako jsou otáčky,

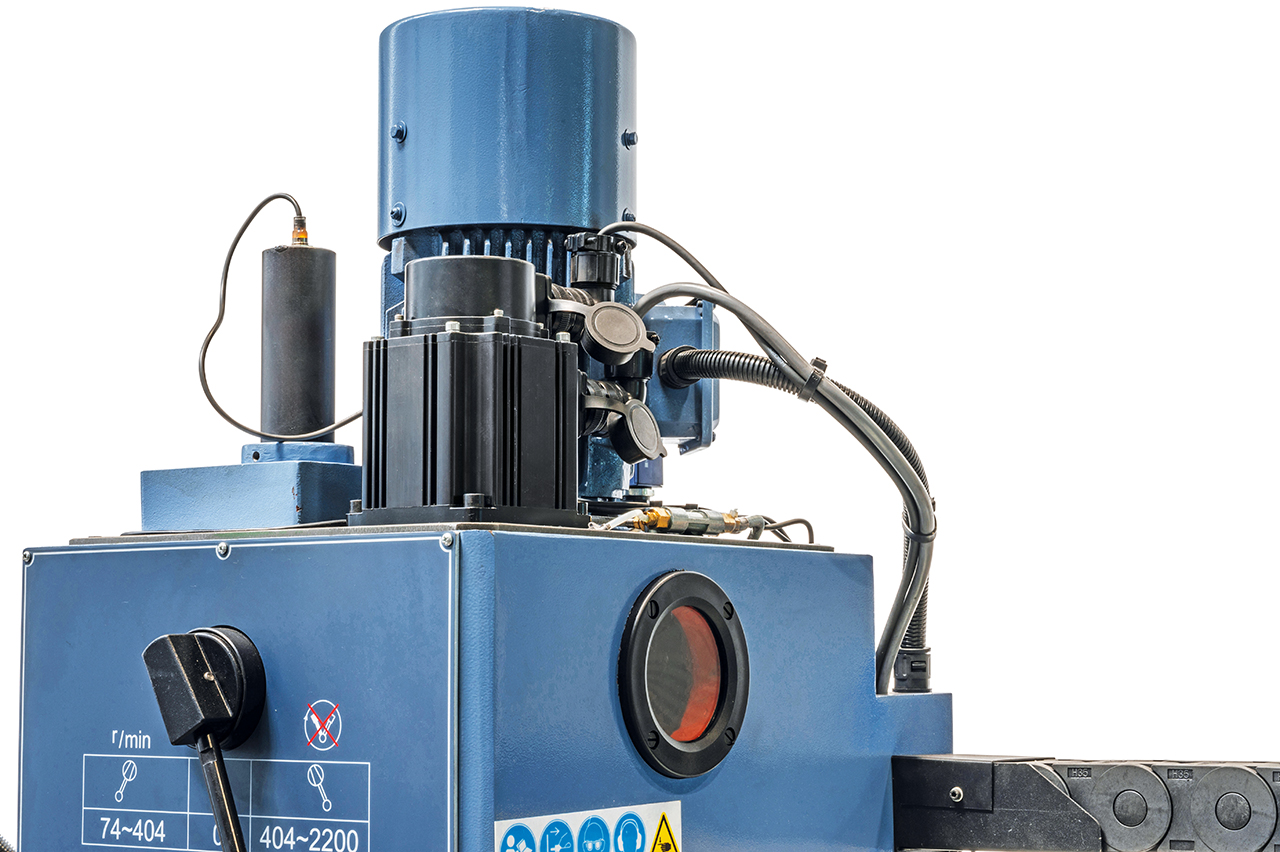

vrtání / řezání závitů, výškové nastavení výložníku, ... - Posuv pinoly zajišťuje kvalitní servomotor

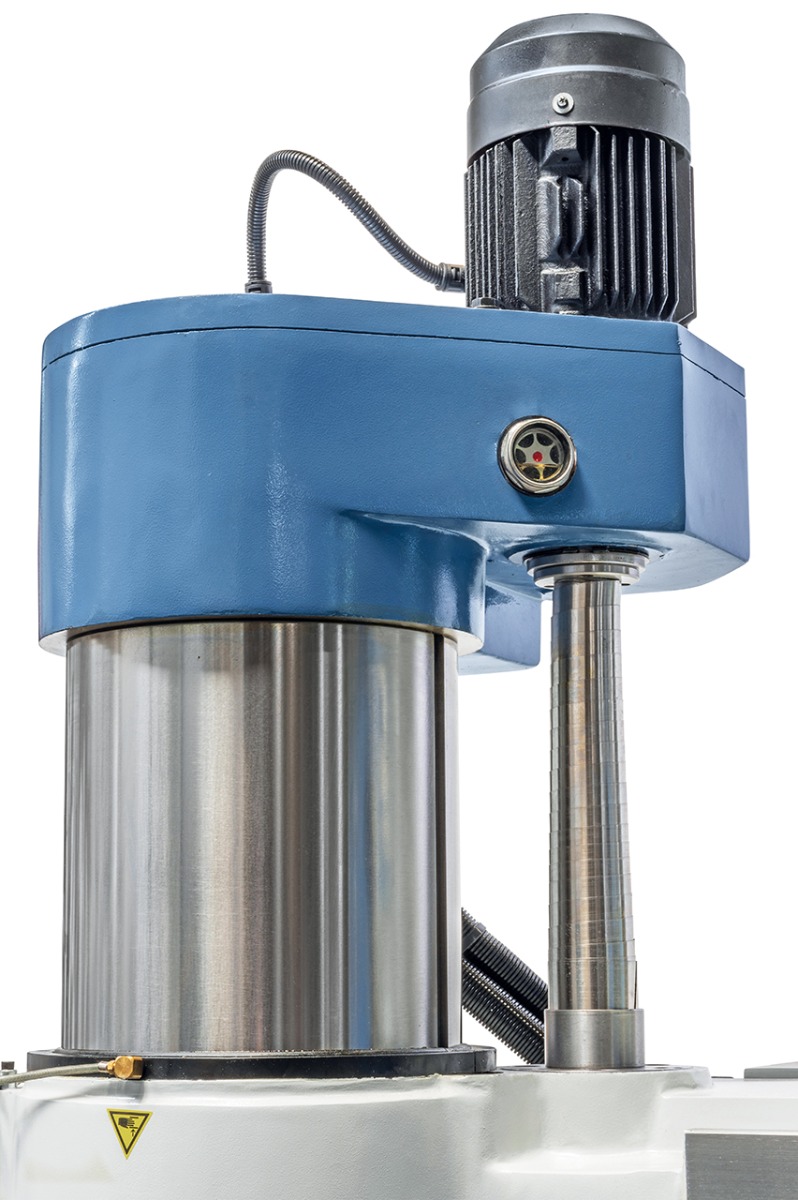

- Jednoduché nastavení výšky ramena výložníku motorem zdvihu, poloha vřetena zůstává nezměněná, ideální pro sériovou výrobu
- Elektronicky nastavitelná hloubka vrtání, včetně kontroly zadané hodnoty
- Sériově dodávaná s plynulou regulací otáček, odečítáním nastavených otáček na digitálním displeji
- Zobrazení jednotek míry, volitelně mm nebo palec
- Výložník s kalenými a broušenými vodicími dráhami
- Ideální k vrtání, zahlubování, vystružování a řezání závitů
- Vyvažování polohy pinoly protizávažím
Product Specifications
|
Vrtací výkon max. |
40 mm |
|
Řezání závitů max. |
M40 |
|
Vyložení min./max. |
300 - 1300 mm |
|
Svislý pohyb výložníku |
600 mm |
|
Dráha pojezdu vrtací hlavy (vodorovně) |
1000 mm |
|
Zdvih pinoly |
290 mm |
|
Kužel vřetena |
MK 4 |
|
Otáčky vřetene |
74 - 404, 404 - 2200 ot/min |
|
Rozsahy posuvů |
1 - 300 mm/min |
|
Vzdálenost vřeteno - upínací kostka |
100 - 700 mm |
|
Vzdálenost vřeteno - základová deska |
570 - 1170 mm |
|
Upínací plocha základové desky |
1220x 900 mm |
|
Upínací kostka (D x Š x V) |
640 x 450 x 450 mm |
|
Výkon motoru |
2,2 kW |
|
Rozměry stroje (Š x H x V) |
2050 x 1050 x 2560 mm |
|
Hmotnost cca |
2400 kg |
Delivery Contents

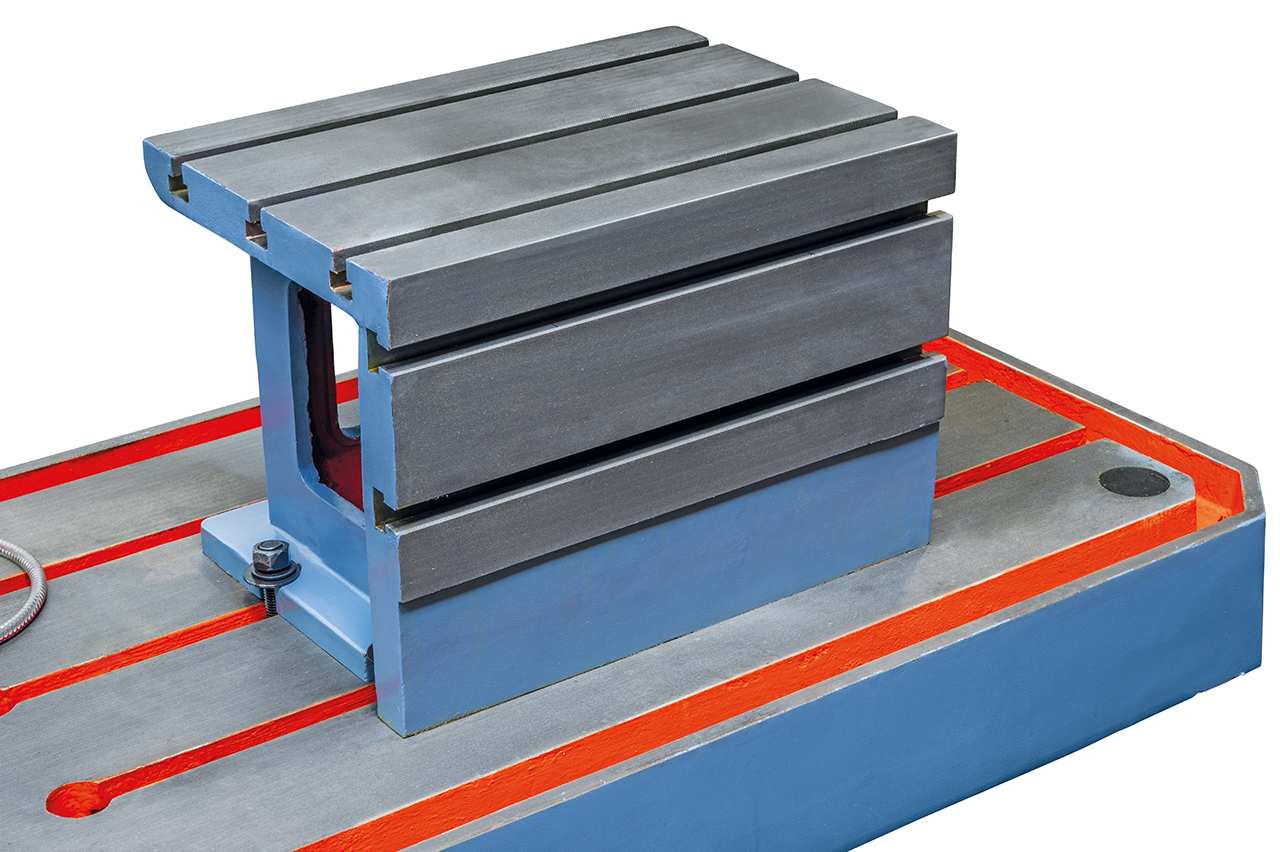

- Upínací kostka
- Upínací trn
- Redukční pouzdra
- LED pracovní osvětlení
- Prvotní olejová náplň Shell Tellus 46

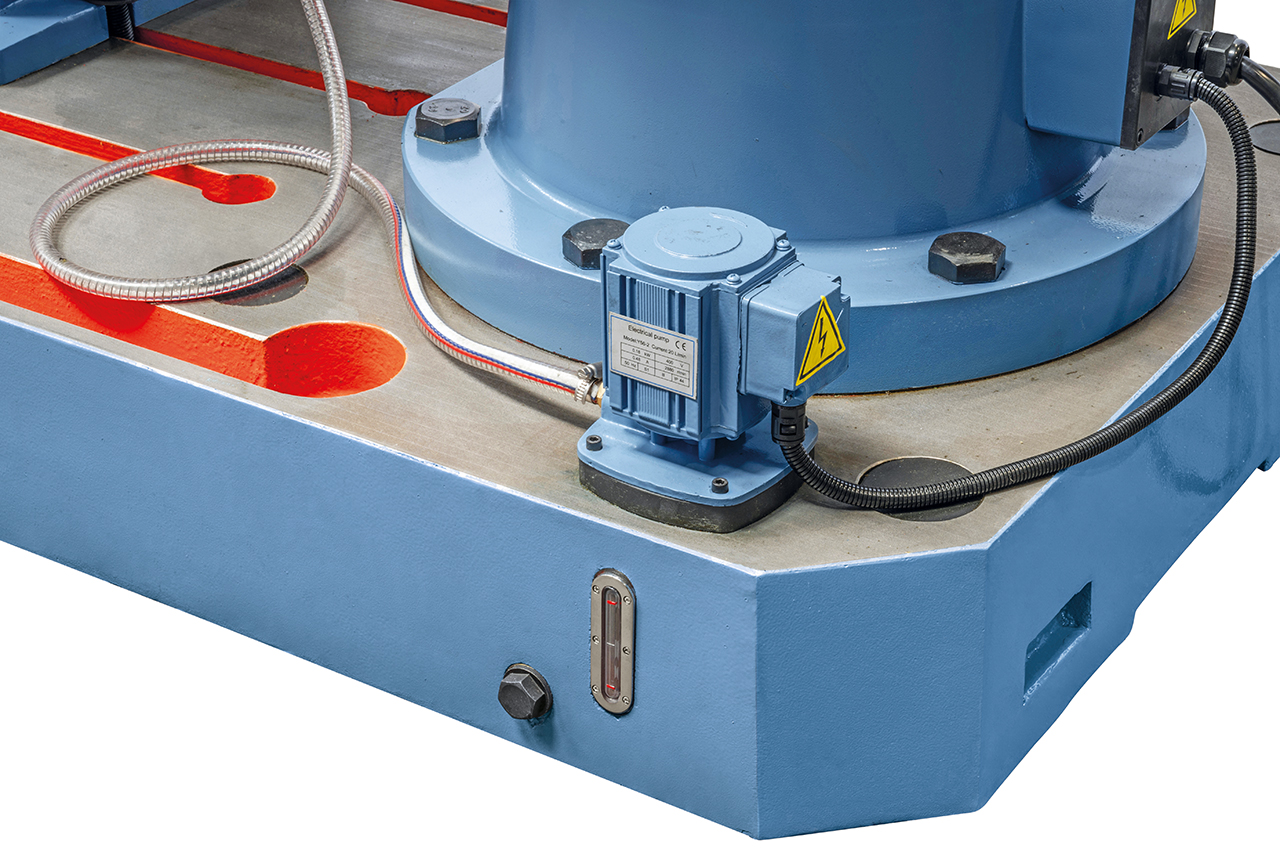

- Chladicí zařízení
- Dotykový displej s řízením Bohrtronic
- Servomotor pro posuv pinoly

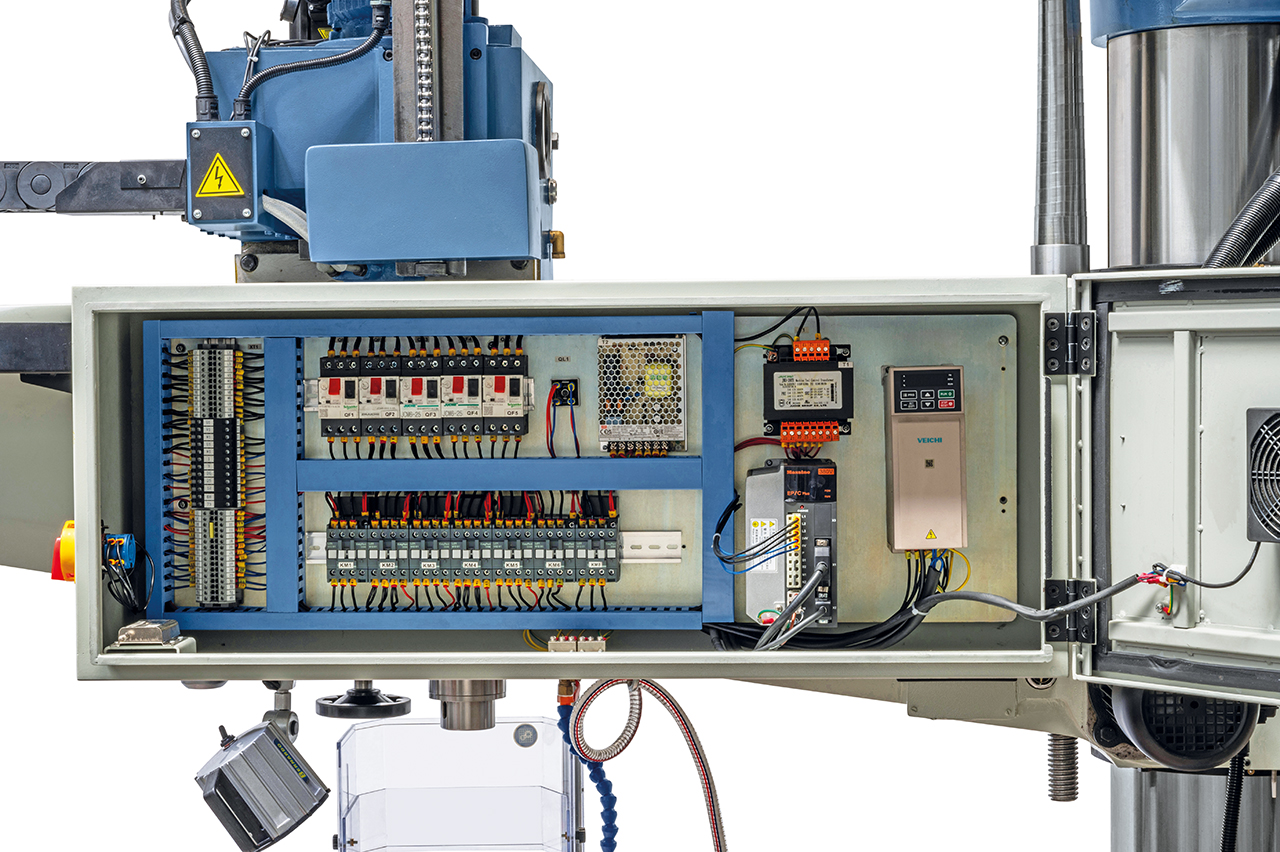

- Frekvenční měnič

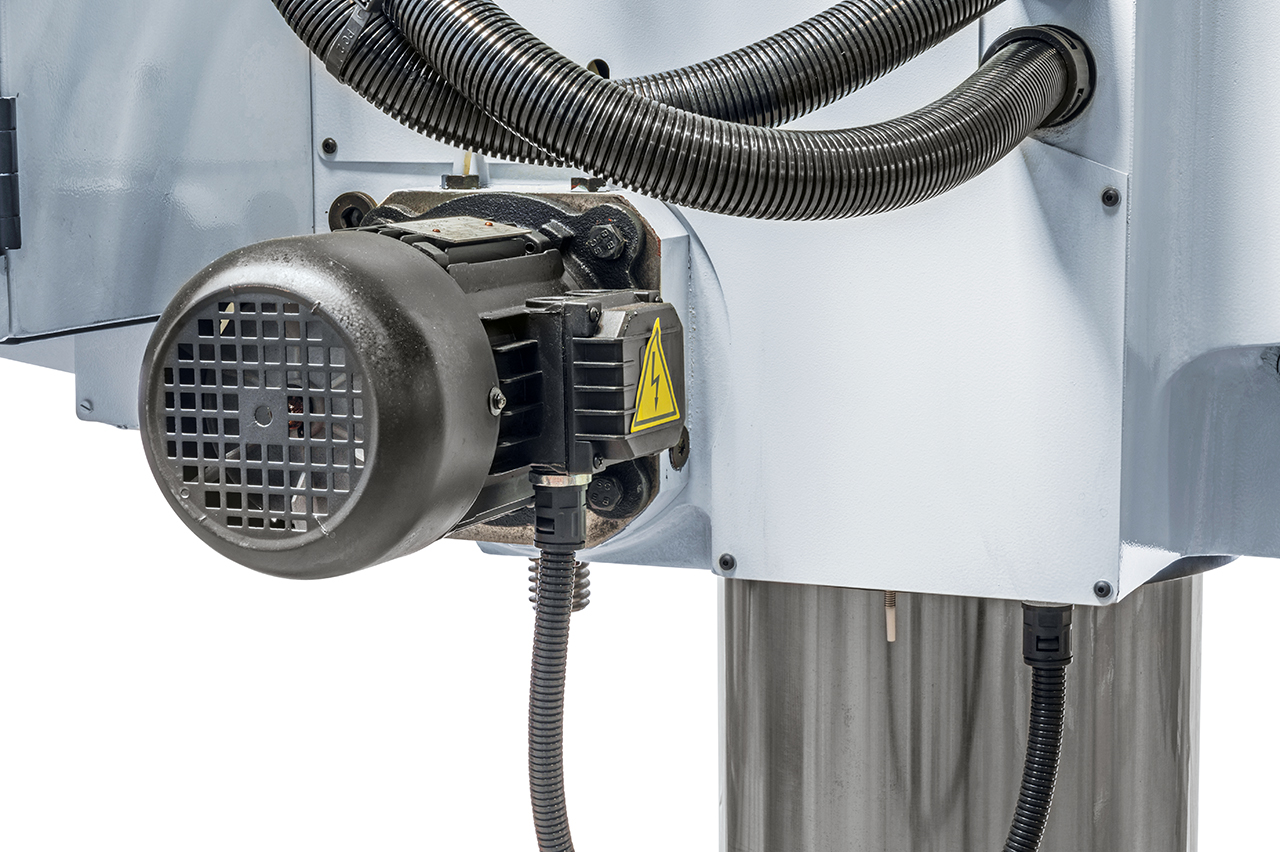

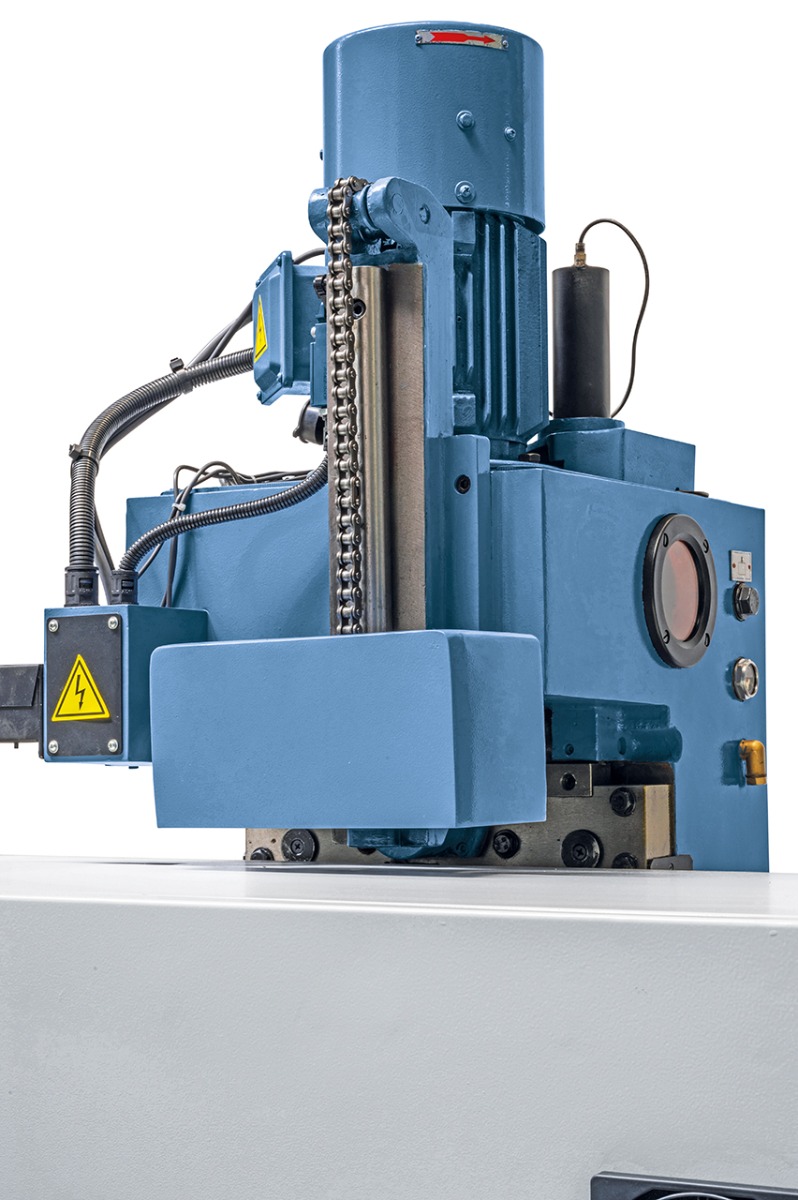

- Motor zdvihu
- Hydraulický motor
- Výškově stavitelný ochranný kryt
- Servisní a obslužné nářadí
