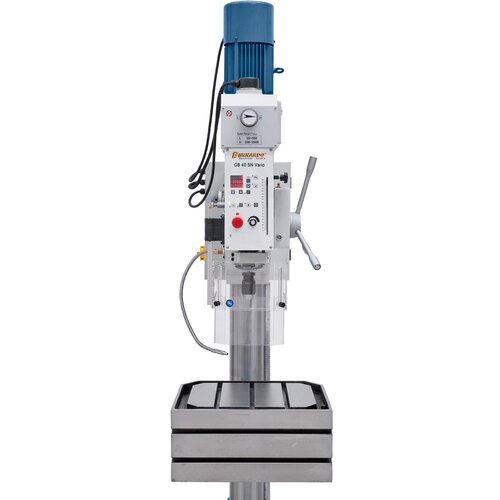

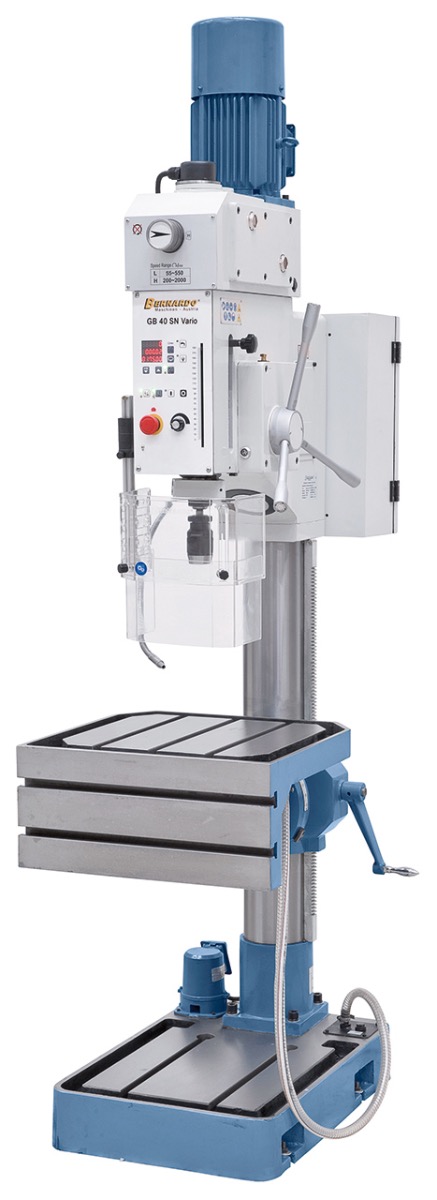

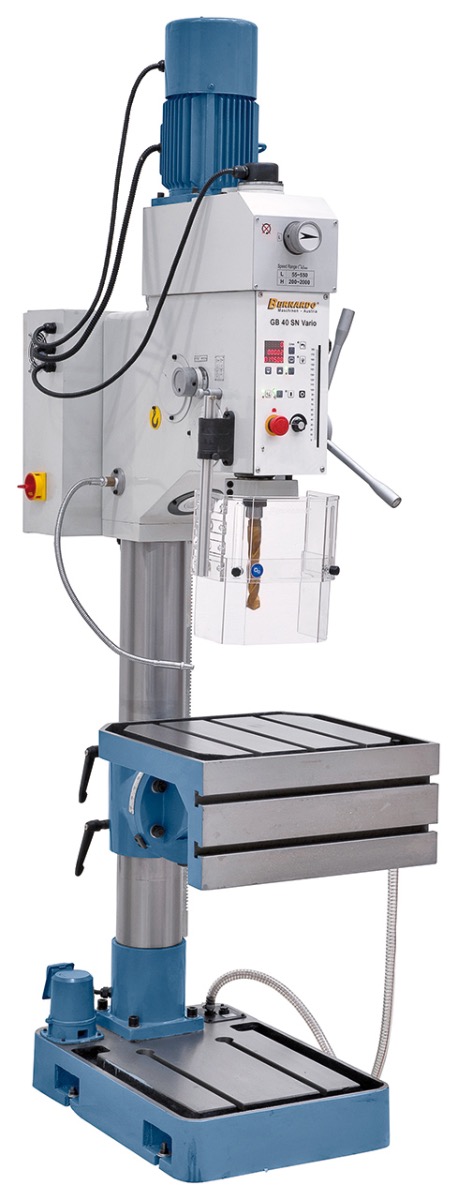

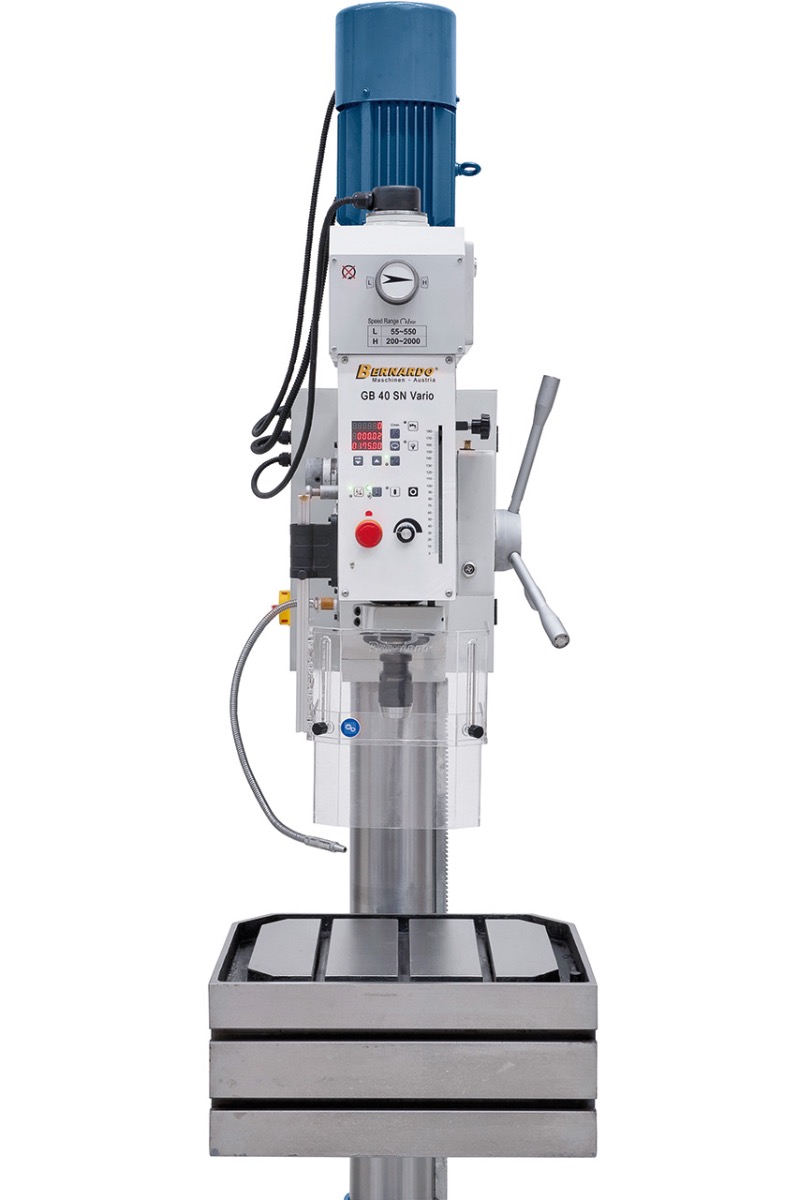

Sloupová vrtačka s převodovkou GB 40 SN Vario s úhlovým stolem
product.detail.art-no: 01-1291XLVrtačka s převodovkou je svým robustním provedením a velkým výkonem použitelná jak v opravárenském provozu, tak v průmyslové výrobě. Sériově dodávaný úhlový stůl nabízí navíc všestranné možnosti upnutí a rozšiřuje využití stroje.
6 336,00 €
incl. 20% VATAvailability
Product Properties
- Plynulá regulace otáček, ideální pro nastavení požadované řezné rychlosti
- Broušená základová deska s T-drážkami pro upínání obzvlášť vysokých obrobků
- Elektromagnetickou spojkou lze zapínat 2 automatické posuvy vřetena

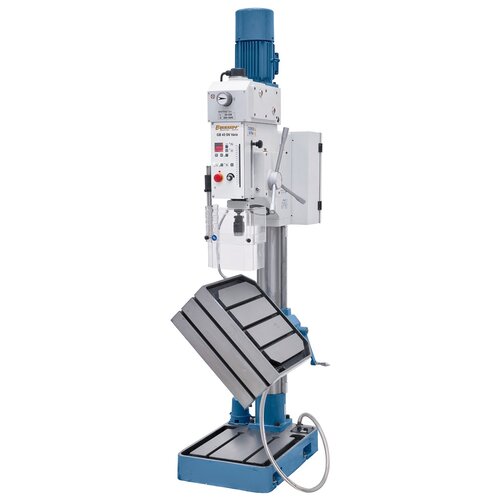

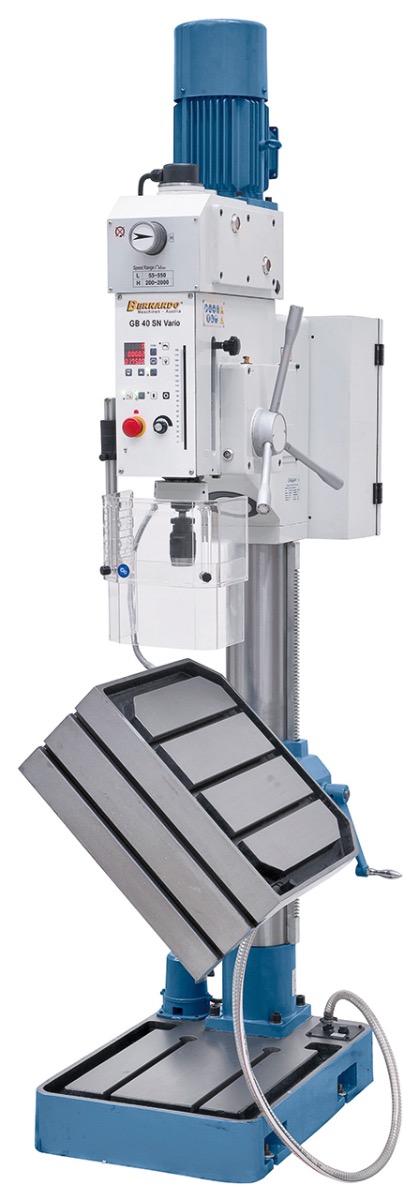

- Stůl je ve vodorovné rovině otočný okolo sloupu a naklápěcí o 45° vpravo a vlevo
- Kalená a broušená ozubená kola pro velmi klidný běh
- Garantovaná přesnost chodu vřetene ≤0,02 mm
- Komfortní ovládání pomocí fóliové klávesnice
- Sériově dodávaná s automatickým vyrážečem nástrojů a zařízením pro řezání závitů
Product Specifications
|
Vrtací výkon max. |
40 mm |
|
Řezání závitů max. |
M24 |
|
Sklíčidlo |
1 – 16 mm / B 16 |
|
Upínací kužel |
MK 4 |
|
Otáčky vřetene / 2 stupně |
55 – 550 / 200 – 2000 ot/min |
|
Rozsahy posuvů |
0,1 / 0,2 mm/ot |
|
Vyložení |
340 mm |
|
Vzdálenost vřetene od stolu max. |
675 mm |
|
Vzdálenost vřetene od zákl. desky |
1195 mm |
|
Zdvih pinoly |
190 mm |
|
Průměr sloupu |
150 mm |
|
Velikost stolu / velikost T-drážky |
560 x 520 mm / 18 mm |
|
Svislá upínací plocha / Velikost T-drážky |
560 x 250 mm / 18 mm |
|
Rozměr základové desky |
535 x 505 mm |
|
Jmenovitý výkon S1 100 % |
2,2 kW / 400 V |
|
Výkon - cykl. zátěž S6 40 % |
3,0 kW / 400 V |
|
Rozměry stroje (Š x H x V) |
620 x 1000 x 2300 mm |
|
Hmotnost cca |
505 kg |
Delivery Contents
- Rychloupínací sklíčidlo 1 - 16 mm / B 16
- Upínací trn MK 4 / B 16
- Redukční pouzdro MK 4 / 3, MK 3 / 2
- Frekvenční měnič Delta VFD
- Automatický vyrážeč nástrojů
- Chladicí zařízení
- Elektromagnetický posuv vřetena
- Zařízení pro řezání závitů
- LED pracovní osvětlení
- Digitální zobrazení počtu otáček
- Digitální zobrazení hloubky vrtání
- Výškově stavitelný ochranný kryt
